7 – 85 . Step ⑭ . 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板無し」の場合 「継続生産を行わない 」 「 再クランプ後生 産」 を選択 すると、 搬送路上の状態の表示は以 下のようになります。 図 図 図 図 7-4- 14-1-5 ⑨ ⑨ ⑨ ⑨ 搬送路上の状態 搬送路上の状態 搬送路上の状態 搬送路上の状態 ◇ この選択を実行 すると、 再クランプ中ダイ…
7 – 84
.

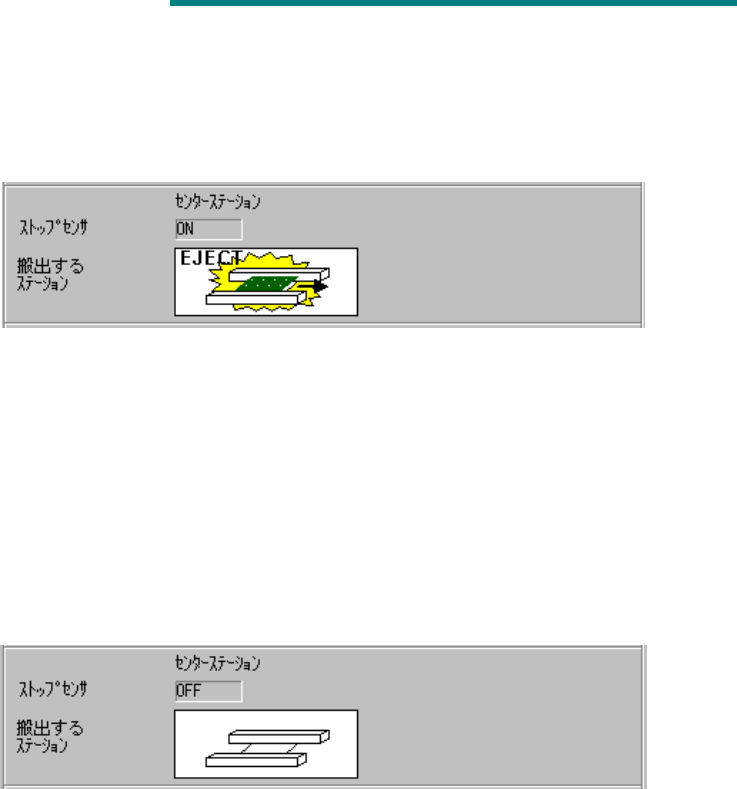

Step⑨∼⑪. 搬送路上に「基板有り」、生産中断時の搬送路情報にかかわらず、「継続生産を
行わない」「基板搬入後生産」を選択すると、搬送路上の状態の表示は以下のようになり
ます。
図
図図
図 7-4-14-1-5⑦
⑦⑦
⑦ 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
◇ この選択を実行すると、基板搬出中ダイアログが表示され、基板搬出後、生産開始前に基
板を搬入し、新規生産、あるいは再開生産が実行されます。
この時、搬送路上には前回生産していた基板があるものとして動作しています。
搬出された基板は、欠品、誤搭載の可能性がありますので、十分な注意が必要です。
Step⑫. 搬送路上に「基板無し」、生産中断時の搬送路情報が「基板有り」の場合
「継続生産を行わない」「基板搬入後生産」を選択すると、搬送路上の状態の表示は以下
のようになります。
図
図図
図 7-4-14-1-5⑧
⑧⑧
⑧ 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
◇ この選択を実行すると、生産開始前に基板を搬入し、新規生産、あるいは再開生産が実行
されます。
Step⑬. 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板有り」または「基板無し」
の場合
「継続生産を行わない」「再クランプ後生産」は選択できません。
ただし、再開生産 の時は選択可能です。その場合、情報無しと同じ扱いになります。
（Ⅰ.継続生産ﾌｧｨﾙがある場合 ⑭参照）
7 – 85
.

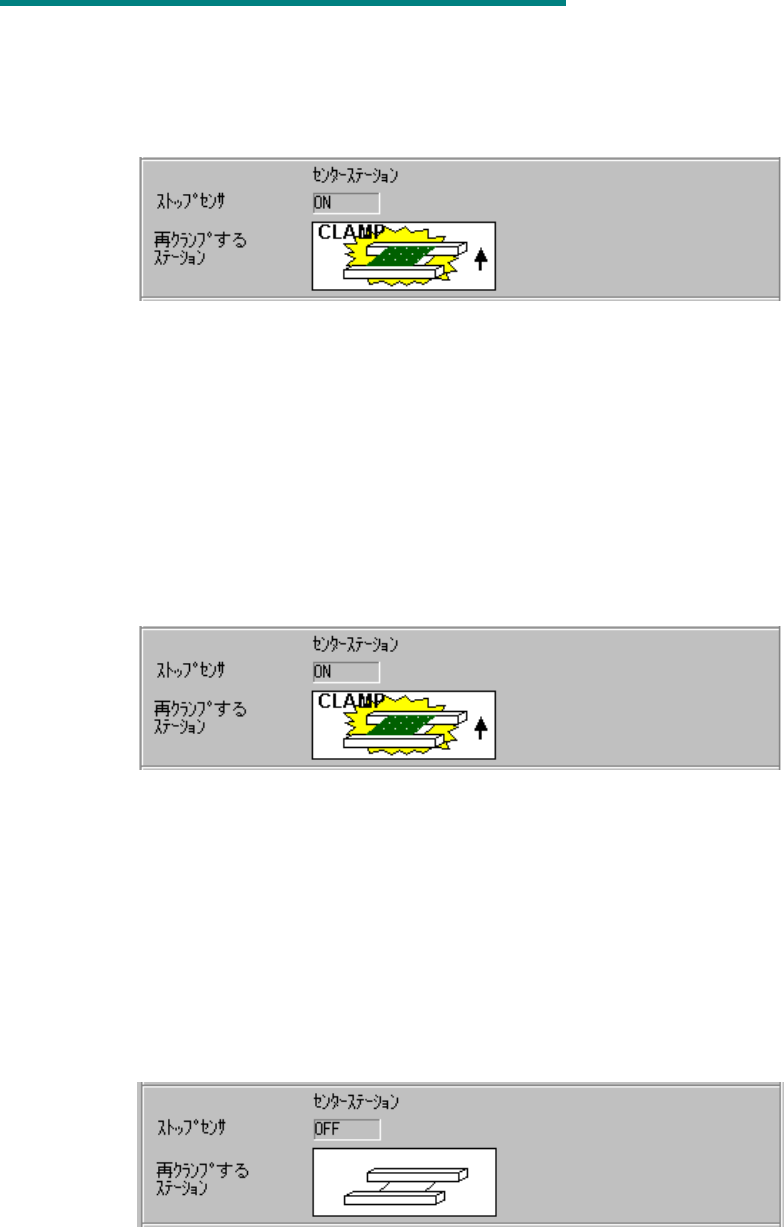

Step⑭. 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板無し」の場合
「継続生産を行わない」「再クランプ後生産」を選択すると、搬送路上の状態の表示は以
下のようになります。
図
図図
図 7-4-14-1-5⑨
⑨⑨
⑨ 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
◇ この選択を実行すると、再クランプ中ダイアログが表示され、再クランプ後、生産開始前
に基板を搬入しないで、新規生産、あるいは再開生産が実行されます。
再クランプ後、新規生産、あるいは再開生産を行うと、欠品、誤搭載の可能性があります
ので、十分な注意が必要です。
Step⑮. 搬送路上に「基板有り」、生産中断時の搬送路情報が「情報無し」の場合
「継続生産を行わない」「再クランプ後生産」を選択すると、搬送路上の状態の表示は以
下のようになります。
図
図図
図 7-4-14-1-5⑩
⑩⑩
⑩ 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
◇ この選択を実行すると、再クランプ中ダイアログが表示され、再クランプ後、生産開始前
に基板を搬入しないで、継続生産が実行されます。
この場合の再クランプは、生産中断時の搬送路情報がないため、再クランプ後の新規生産、
あるいは再開生産で、欠品、誤搭載の危険が有りますので、十分な注意が必要です。
Step⑯. 搬送路上に「基板無し」、生産中断時の搬送路情報が「基板有り」の場合
「継続生産を行わない」「再クランプ後生産」を選択すると、搬送路上の状態の表示は以
下のようになります。
図
図図
図 7-4-14-1-5⑪
⑪⑪
⑪ 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
◇この選択を実行すると、搬送路中に、基板がないため、エラーとなります。
7 – 86
.
StepNo. 生産動作
搬送路上
の基板
生産中断時の
搬送路情報
実行後の動作
（スタートキー押下後の動作）
① 有り 基板有り
基板搬出後生産、選択不可
② 有り 基板無し
基板搬出後、生産開始前に基板搬入後、新規生産ま
たは再開生産を始めます。
③ 有り 情報無し
基板搬出後、生産開始前に基板搬入後、新規生産ま
たは再開生産を始めます。（要注意）
④ 無し 基板有り
⑤ 無し 基板無し
新規生産または再開生産を始めます。
⑥
基板搬入後生産
無し 情報無し
生産開始前処理ダイアログは表示されません。
（すぐに新規生産または再開生産を始めます）
⑦ 有り 基板有り
再クランプ後、生産開始前に基板搬入を行わず、新
規生産または再開生産を始めます。
⑧ 有り 基板無し
再クランプ後生産、選択不可
⑨ 有り 情報無し
再クランプ後、生産開始前に基板搬入を行わず、新
規生産または再開生産を始めます。（要注意）
⑩ 無し 基板有り
⑪ 無し 基板無し
エラー（基板が有りません。）
⑫
再クランプ後生産
無し 情報無し
生産開始前処理ダイアログは表示されません。
（すぐに新規生産または再開生産を始めます）
Step①. 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板有り」の場合
「基板搬入後生産」は選択できません。
Step②. 搬送路上に「基板有り」、生産中断時の搬送路情報が「基板無し」の場合
「基板搬入後生産」を選択すると、搬送路上の状態の表示は以下のようになります。
図
図図
図 7-4-14-1-6 ①
①①
① 搬送路上の状態
搬送路上の状態搬送路上の状態
搬送路上の状態
◇ この選択を実行すると、基板搬出中ダイアログが表示され、基板搬出後、生産開始前に基
板を搬入し、新規生産、あるいは再開生産が実行されます。
この時、生産中断時の搬送路情報がわかっているため、搬送路上には前回生産している基
板があるものとして動作しています。
