8-2-2-8. ＩＣ回収
ＩＣ回収ＩＣ回収
ＩＣ回収ベルト位置
ベルト位置ベルト位置
ベルト位置
ＩＣ回収ベルト位置を選択すると、図 8-2-2-8-1 のＩＣ回収ベルト位置設定のダイアログが表示さ
れます。
図
図図
図 8-2-2-8-1

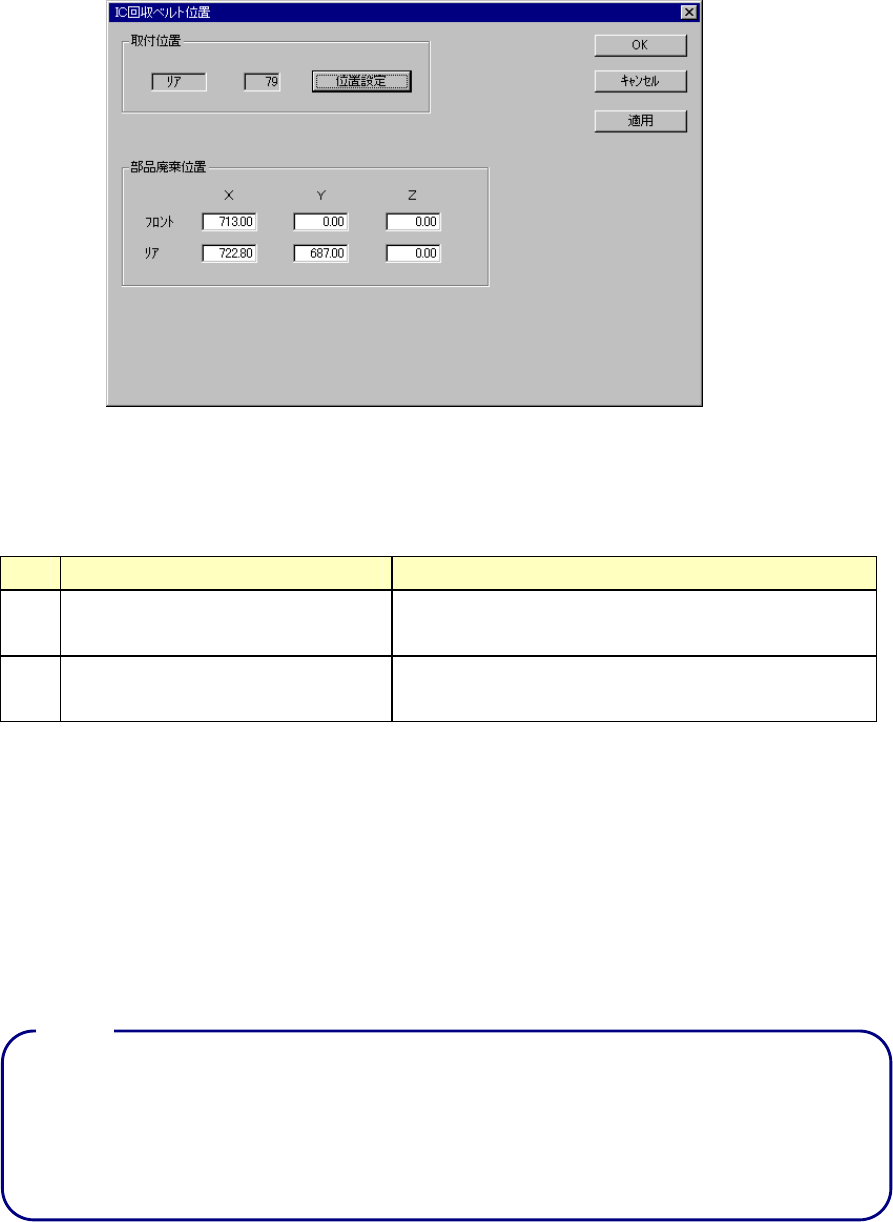

ＩＣ回収ベルト位置の設定ダイアログ
ＩＣ回収ベルト位置の設定ダイアログＩＣ回収ベルト位置の設定ダイアログ
ＩＣ回収ベルト位置の設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 ＩＣ回収ベルト取付位置
（フロント／リア、フィーダ穴番号）
ＩＣ回収ベルトの取付位置
2 ＩＣ回収ベルト部品廃棄位置
（Ｘ、Ｙ、Ｚ）
ＩＣ回収ベルトの部品廃棄位置
(2) 設定方法
① 取付方法
ＩＣ回収ベルトの取付位置を設定します。
位置設定ボタンを選択すると、図 8-2-2-8-2 のＩＣ回収ベルトの取付位置設定ダイアログが表示
されます。
フロント／リアをラジオボタンにより設定して下さい。
フィーダ穴番号をエディットボックスにより入力して下さい。
フィーダ穴番号の入力範囲は、右ヘッドで移動できる範囲です。
〈ＯＫ〉ボタンで終了すると部品廃棄位置を自動計算しますので、ティーチングにより位
置の確認を行って下さい。
取付位置が設定されていないまま生産プログラムの最適化を行うと、フィーダの配置がＩ
Ｃ回収ベルトと重なってしまうことがあります。
注意
注意注意
注意 :
8 – 26
② 部品廃棄位置
直接キーボードからＸＹＺ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は、入力フォーカスがＸＹどちらにあっても
同時に値が取り込まれ反映します。
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
図
図図
図 8-2-2-8-2

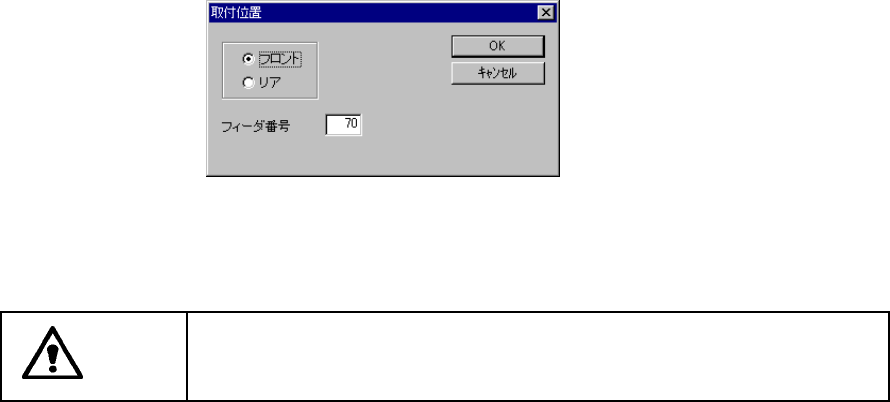

ＩＣ回収ベルト取付位置の設定ダイアログ
ＩＣ回収ベルト取付位置の設定ダイアログＩＣ回収ベルト取付位置の設定ダイアログ
ＩＣ回収ベルト取付位置の設定ダイアログ
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
8 – 27
8-2-2-9. ヘッド待機位置
ヘッド待機位置ヘッド待機位置
ヘッド待機位置
ヘッド待機位置を選択すると、図 8-2-2-9-1 のヘッド待機位置設定のダイアログが表示されます。
図
図図
図 8-2-2-9-1
ヘッド待機位置
ヘッド待機位置ヘッド待機位置
ヘッド待機位置の設定ダイアログ
の設定ダイアログの設定ダイアログ
の設定ダイアログ
(1) 設定項目
No. 項目 設定する内容
1 Ｘ，Ｙ，Ｚ 部品保護一時停止位置
(2) 設定方法
直接キーボードからＸＹＺ別に入力します。
ＨＯＤを使いティーチングで入力します。この場合は，入力フォーカスがＸＹどちらにあ
っても同時に値が取り込まれ反映します。
Ｚをティーチングするときは、入力フォーカスがＺにある必要があります。
注意
人身への損傷を防ぐため、ＨＯＤ操作中は装置内部に手を入れたり、顔や頭
を近づけないで下さい。
