1 - 31 FF05/08 各部の名称（ 各部の名称（ 各部の名称（ 各部の名称（ 2/2 ） ） ） ） 図 図 図 図 1-2- 3-6. 右側面詳細図 右側面詳細図 右側面詳細図 右側面詳細図 ①Ｘ軸基準ピンＡ ⑧ストッパ ⑮ガイドカバ− ②Ｘ軸基準ピンＢ ⑨フリーリンク ⑯繰り出しプレート ③スプロケットホイール ⑩テープホルダー ⑰繰り出しガイドローラー ④アッパーカバー ⑪カバーテープ止め板 ⑱リールサポート ⑤アッパーカ…
1 - 30
3. テープフィーダーの各部の名称
テープフィーダーの各部の名称テープフィーダーの各部の名称
テープフィーダーの各部の名称
テープによる供給装置でテープ幅 8 mm、12 mm、16 mm、24 mm、32 mm に対応します。
FF05/08
各部の名称（
各部の名称（各部の名称（
各部の名称（1/2）
））
）
図
図図
図 1-2-3-4.
右側面図
右側面図右側面図
右側面図
①Ｘ軸基準ピンＡ ⑧ストッパ ⑮ガイドカバ−
②Ｘ軸基準ピンＢ ⑨フリーリンク ⑯繰り出しプレート
③スプロケットホイール ⑩テープホルダー ⑰繰り出しガイドローラー
④アッパーカバー ⑪カバーテープ止め板 ⑱リールサポート
⑤アッパーカバーフック ⑫ロックリリースレバー ⑲テープ溝
⑥シャッター ⑬ロックホルダー
⑦ノックレバー ⑭テープガイド
図
図図
図 1-2-3-5.
左側面図
左側面図左側面図
左側面図
12
11
10
16
4
17
6
5
1
2
14
19
15
13
18
18
12
9
4
5
16
8
7
3
13
1 - 31
FF05/08
各部の名称（
各部の名称（各部の名称（
各部の名称（2/2）
））
）
図
図図
図 1-2-3-6.
右側面詳細図
右側面詳細図右側面詳細図
右側面詳細図
①Ｘ軸基準ピンＡ ⑧ストッパ ⑮ガイドカバ−
②Ｘ軸基準ピンＢ ⑨フリーリンク ⑯繰り出しプレート
③スプロケットホイール ⑩テープホルダー ⑰繰り出しガイドローラー
④アッパーカバー ⑪カバーテープ止め板 ⑱リールサポート
⑤アッパーカバーフック ⑫ロックリリースレバー ⑲テープ溝
⑥シャッター ⑬ロックホルダー
⑦ノックレバー ⑭テープガイド
図
図図
図 1-2-3-7.
上面詳細図
上面詳細図上面詳細図
上面詳細図
12
11
16
17
4
5
15
13
7
2
1
10
12
11
10
16
17
5
6
4
1 - 32
1-2-4. ヘッドユニット関係の各部の名称
ヘッドユニット関係の各部の名称ヘッドユニット関係の各部の名称
ヘッドユニット関係の各部の名称
ヘッドは、部品の位置ずれ、角度ずれを検出するレーザアラインセンサと上下駆動及び回転動作が
可能な Z スライドシャフトで構成されています。
Z 軸は、Z スライドシャフトと Z スライドブラケットがボールねじにより駆動します。
θ軸は、θ軸モータの上部にあるθ軸エンコーダで角度を検出します。
◇ 本機には、ヘッドを標準で 2 ユニット(FMLA ヘッド［L］，FMLA ヘッド［R］)が組込まれていま
す。

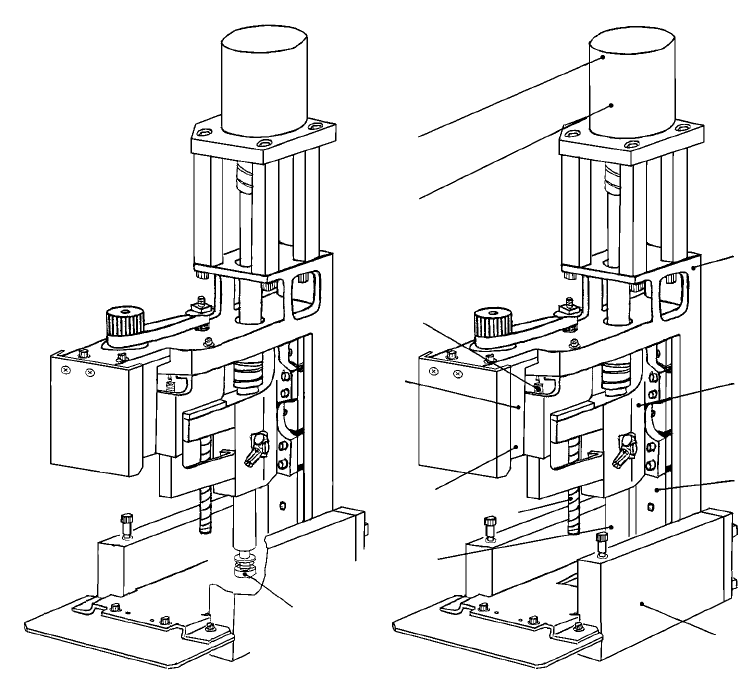

L ヘッドユニット図（FMLA ヘッド） Rヘッドユニット図（FMLA ヘッド）
図
図図
図 1-2-4-1
ヘッドユニット図
ヘッドユニット図ヘッドユニット図
ヘッドユニット図
①ノズルアウタ ⑦θ軸エンコーダ
②レーザアラインセンサ ⑧ボールねじ
③Ｚ軸モータ ⑨リニアウェイ
④Ｚ軸エンコーダ ⑩ヘッドアップスプリング
⑤Ｚスライドシャフト ⑪ヘッドトップブラケット
⑥θ軸モータ ⑫Ｚスライドブラケット
①
④
③
⑦
⑥
⑩
②
⑤
⑧
⑨
⑪
⑫
