1 - 27
1-2-3. 部品供給部
部品供給部部品供給部
部品供給部
部品供給部は基板搬送部をはさんで前後に２つのフィーダバンクがあり、供給方法は部品の荷姿（テ
ープ、バルク、スティック、トレイ）によって異なります。
テープ部品（チップ部品）及びスティク部品は、テープフィーダ、バルクフィーダ，スティックフ
ィーダ，段積みスティックフィーダを使用してフィーダバンクに取付け、供給されます。
トレイ部品はトレーホルダ又はマトリックストレイチェンジャ，マトリックストレイサーバにて供
給されます。
トレイホルダ及びマトリックストレイチェンジャ，マトリックストレイサーバは後側に取付可能で
す。
一括交換台（オプション）を使用すると、マウンタ本体からフィーダバンクを着脱し、外段取りが
出来ます。

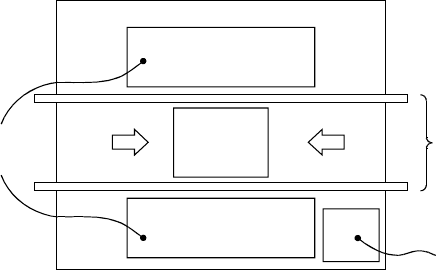

図
図図
図 1-2-3-1
( )
フィーダバンク
ビジョンモニタ
基板搬送部
後
基板
前
1 - 28

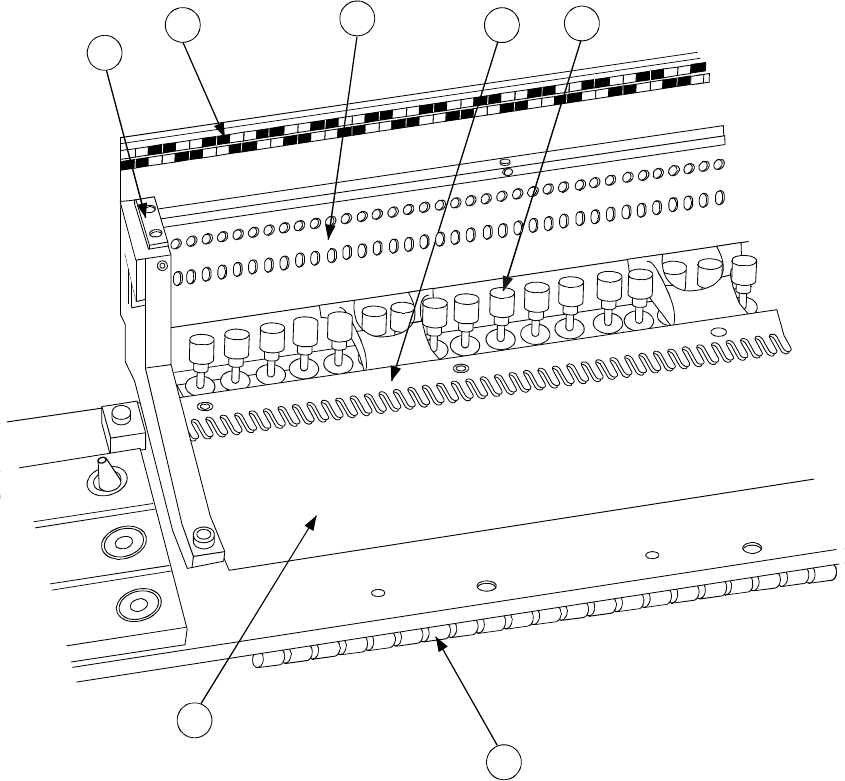

1. フィーダバンクの各部の名称（図
フィーダバンクの各部の名称（図フィーダバンクの各部の名称（図
フィーダバンクの各部の名称（図 1-2-3-2）
））
）
テーピングされた部品及び、スティックに入った部品をセットしたテープフィーダ、バルクフィー
ダ，スティックフィーダをフィクシングプレート②，ロックシャフト④で位置決め，固定します。
部品送りはドライブシリンダ⑤で駆動されます。
各フィーダをセットする位置は、ポジションラベル⑥を参照します。ＦＰＩ（オプション）の誘導
を参照することも可能です。
バンクマーク⑦は、フィーダバンクの位置と姿勢を補正する為のマークです。
①フィーダバンク ④ロックシャフト ⑦バンクマーク
②フィクシングプレート ⑤ドライブシリンダ
③フィクシングプレートＢ ⑥ポジションラベル
図
図図
図 1-2-3-2
6
2
4
1
5
3
7
1 - 29
2. 一括交換台の各部の名称（図
一括交換台の各部の名称（図一括交換台の各部の名称（図
一括交換台の各部の名称（図 1-2-3-3）
））
）（オプション）
（オプション）（オプション）
（オプション）
一括交換台は、本体からフィーダバンクを取り外し、外段取りを可能にするものです。
フィーダバンク①の移動はキャスター②のついたフロアトロリー③でトロリーハンドル④を持ち、
手動で行います。
マウンタ本体への位置決めは、左右のバンクロケートピン⑤で行います。また、一括交換台は、ト
ロリーストッパ⑥で固定することが出来ます。
図
図図
図 1-2-3-3
①フィーダバンク ⑤バンクロケートピン
②キャスター ⑥トロリーストッパ
③フロアトロリー ⑦コネクタブラケット
④トロリーハンドル
2
1
5
4
7
3
6
