8-2-2-10-4. ＶＣＳ使用ユニット
ＶＣＳ使用ユニットＶＣＳ使用ユニット
ＶＣＳ使用ユニット

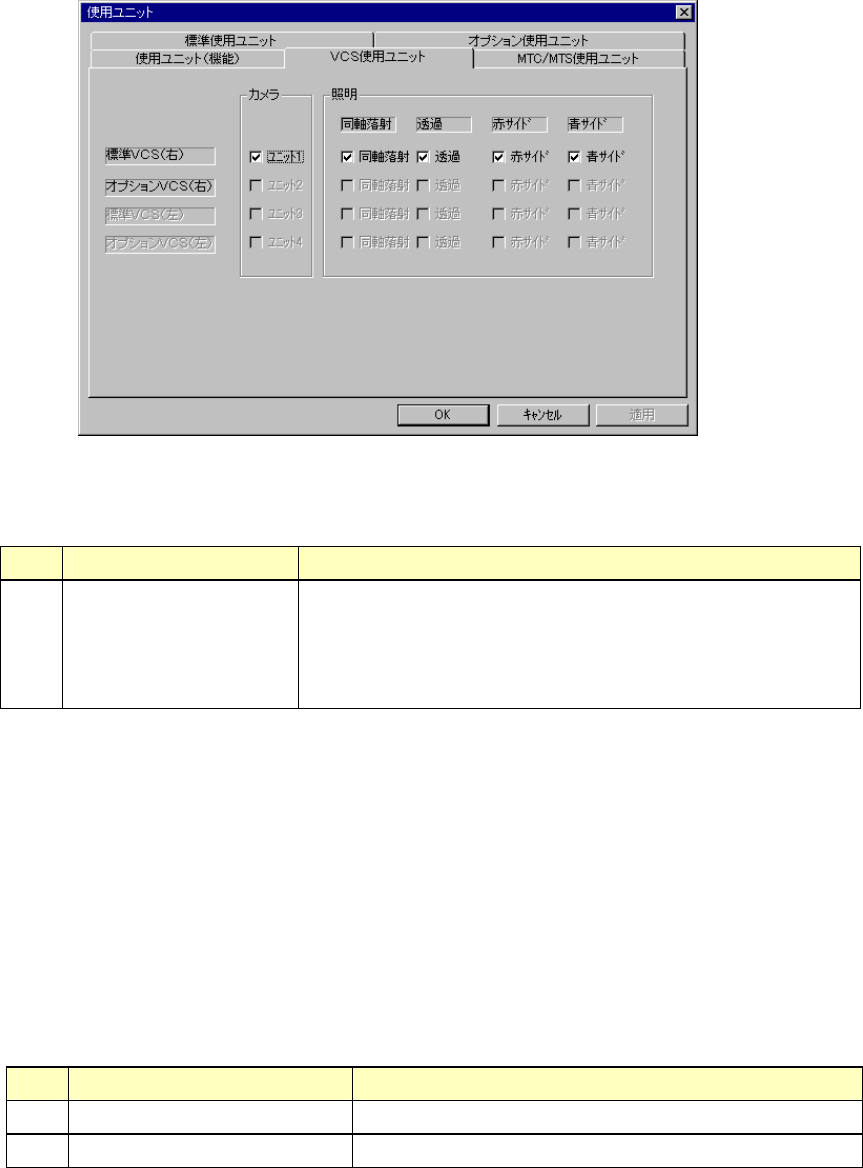

［ＶＣＳ使用ユニット］のタブを選択すると、図 8-2-2-10-4 のＶＣＳ使用ユニット設定のダイアロ
グが表示されます。（但し、ＫＥ−２０１０，２０３０では表示されません。）
図
図図
図 8-2-2-10-4
ＶＣＳ使用ユニット設定のダイアログ
ＶＣＳ使用ユニット設定のダイアログＶＣＳ使用ユニット設定のダイアログ
ＶＣＳ使用ユニット設定のダイアログ（表示例．
（表示例．（表示例．
（表示例．KE-2020）
））
）
(1) 設定項目
No. 項目 設定する内容
1 ＶＣＳ使用ユニット ＶＣＳユニットの使用／未使用
ＶＣＳユニットの使用／未使用ＶＣＳユニットの使用／未使用
ＶＣＳユニットの使用／未使用
● 万一、ＶＣＳユニットに故障が発生した場合、本項目で使用しな
いユニットに指定することにより生産プログラムデータを変更
せずに吸着搭載を実行することができます。
生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際に搭載が行われるか
どうかを表 8-2-2-10-4 に示します。
(2) 設定方法
使用するデバイスユニットをチェックボックスで指定します。
ＭＳパラメータでオプション設定がなされていないユニット（薄い文字で表示されているユニ
ット）は、チェックができません。
(3) 生産動作
表
表表
表 8-2-2-10-4 使用しないに指定した場合の搭載
使用しないに指定した場合の搭載使用しないに指定した場合の搭載
使用しないに指定した場合の搭載
No. ユニット 生産動作
1 カメラ ＶＣＳ認識部品の搭載は、スキップされます。
2 照明 ＶＣＳ認識部品の搭載は、スキップされます。
8 – 35
8-2-2-10-5. ＭＴＣ／ＭＴＳ使用ユニット
ＭＴＣ／ＭＴＳ使用ユニットＭＴＣ／ＭＴＳ使用ユニット
ＭＴＣ／ＭＴＳ使用ユニット
［ＭＴＣ／ＭＴＳ使用ユニット］のタブを選択すると、図8-2-2-10-5 のＭＴＣ／ＭＴＳ使用ユニッ
ト設定のダイアログが表示されます。
図
図図
図 8-2-2-10-5
ＭＴＣ／ＭＴＳ使用ユニット設定のダイアログ
ＭＴＣ／ＭＴＳ使用ユニット設定のダイアログＭＴＣ／ＭＴＳ使用ユニット設定のダイアログ
ＭＴＣ／ＭＴＳ使用ユニット設定のダイアログ
(1) 設定項目
No. 項目 設定する内容
1 ＭＴＣ／ＭＴＳ使用ユニット ＭＴＣ／ＭＴＳユニットの使用／未使用
ＭＴＣ／ＭＴＳユニットの使用／未使用ＭＴＣ／ＭＴＳユニットの使用／未使用
ＭＴＣ／ＭＴＳユニットの使用／未使用
使用するＭＴＣ、ＭＴＳまたはＤＴＳのタイプを設定します。
◇ 生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際に搭載が行われ
るかどうかを表8-2-2-10-5 に示します。
No. 項目 設定する内容
2 トレイ吸着順序 トレイ部品の吸着順序
トレイ部品の吸着順序トレイ部品の吸着順序
トレイ部品の吸着順序
使用するユニット毎の部品吸着方向を設定します。
◇ 生産プログラムが搭載を完了するために上記ユニットを必要とする場合、実際の生産動作を表
8-2-2-10-6 に示します。
8 – 36
(2) 設定方法
ＭＴＣ／ＭＴＳは使用するデバイスユニットをコンボボックスで指定します。
ＭＴＣがシーソノズルを装着している場合にのみ、シーソノズルチェックボックスにチェック
を入れて下さい。
ＤＴＳは、使用チェックボックスをチェックして、フィーダ番号（取付け穴番号）を入力して
下さい。
ＭＴＣとＭＴＳの同時接続はできません。
ＭＴＳとＤＴＳの同時接続はできません。
オプション使用ユニットでリアＩＣ回収ベルトをチェックしているとＭＴＳは設定できません。
◆ トレイ吸着順序
・トレイ吸着順序はデバイスユニットを以下の２グループに分けて指定します。
①トレイ・ＤＴＳ・ＭＴＳ
②ＭＴＣ
・トレイ部品の吸着順序を以下の２通りとし、ラジオボタンにより選択可能とする。
①吸着方向１（標準）
②吸着方向２（Ｘ方向）
デフォルト：吸着方向１（方向）
・ＭＴＣ、ＭＴＳ、ＤＴＳの使用／未使用に依存しない。
・ＭＴＣ等が未使用でも当機能の設定変更は可能とする。
(3) 生産動作
表
表表
表 8-2-2-10-5
使用しないに指定した場合の搭載
使用しないに指定した場合の搭載使用しないに指定した場合の搭載
使用しないに指定した場合の搭載
No. ユニット 生産動作
1 ＭＴＣ ＭＴＣ供給部品は、スキップされます。
2 ＭＴＳ ＭＴＳ供給部品は、スキップされます。
3 ＤＴＳ ＤＴＳ供給部品は、スキップされます。
表
表表
表 8-2-2-10-6
トレイ吸着順序で吸着方向２に指定した場合の搭載
トレイ吸着順序で吸着方向２に指定した場合の搭載トレイ吸着順序で吸着方向２に指定した場合の搭載
トレイ吸着順序で吸着方向２に指定した場合の搭載
No. ユニット 生産動作
1 トレイ 手前から見て、開始位置（左奥）から右に吸着します。
2 ＤＴＳ 手前から見て、開始位置（左奥）から右に吸着します。
3 ＭＴＳ 手前から見て、開始位置（左奥）から右に吸着します。
4
吸着順序
ＭＴＣ 手前から見て、開始位置（左奥）から右に吸着します。
