5 – 39 ２）ボール検査設定 ２）ボール検査設定 ２）ボール検査設定 ２）ボール検査設定 各ボールの形状検査の設定を行います。 ・直径検査の実施有無を設定します。 ・直径検査レベルを入力します。 （デフォルトは５０％） ・変形検査の実施有無を指定します。 ・変形検査レベルを入力します。 （デフォルトは５０％） ◆ ボール直径の検査について ボール直径の検査について ボール直径の検査について ボール直径の検査について ボール直径の…
5 – 38
⑭
⑭⑭
⑭
ライン数、直径検査、変形検査
ライン数、直径検査、変形検査ライン数、直径検査、変形検査
ライン数、直径検査、変形検査
ﾗｲﾝ数 ﾍﾟﾘﾌｪﾗﾙﾊﾟﾀｰﾝの場合の外からのﾎﾞｰﾙ存在ﾗｲﾝ数を設定します。
直径,検査 直径検査を行う場合は、直径で右ｸﾘｯｸのﾎﾟｯﾌﾟｱｯﾌﾟから、Yes(行う)を選択し
検査で、検査ﾚﾍﾞﾙを(1∼100%)設定します。No(行わない)の場合は、検査ﾚﾍﾞﾙ
が＊になります。
認識種別が｢全ﾗﾝﾄﾞ｣の場合は設定できません。
変形,検査 変形検査の検査ﾚﾍﾞﾙを設定します。操作は、直径検査と同じです。
認識種別が｢全ﾗﾝﾄﾞ｣の場合は設定できません。

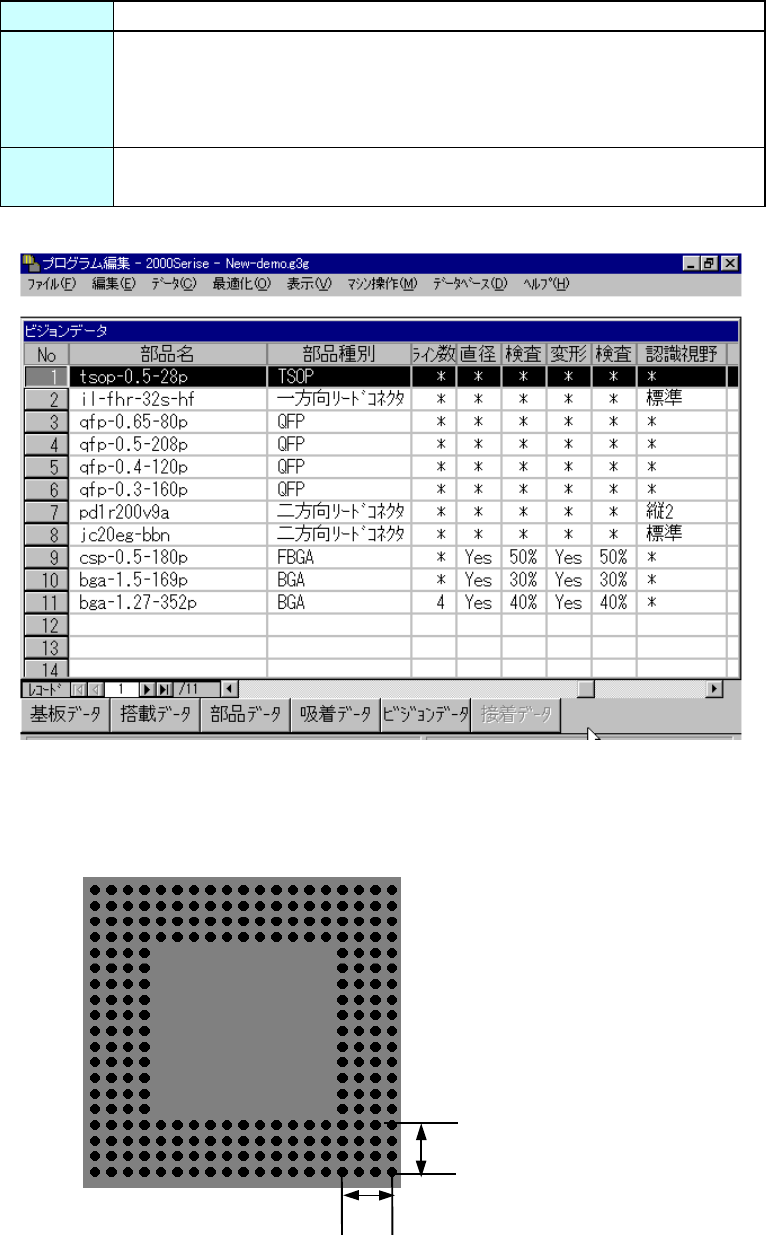

１）ペリフェラルパターンのボール存在ライン設定
１）ペリフェラルパターンのボール存在ライン設定１）ペリフェラルパターンのボール存在ライン設定
１）ペリフェラルパターンのボール存在ライン設定
■
この例の場合ボール存在ラインは、
4 となります。
5 – 39
２）ボール検査設定
２）ボール検査設定２）ボール検査設定
２）ボール検査設定

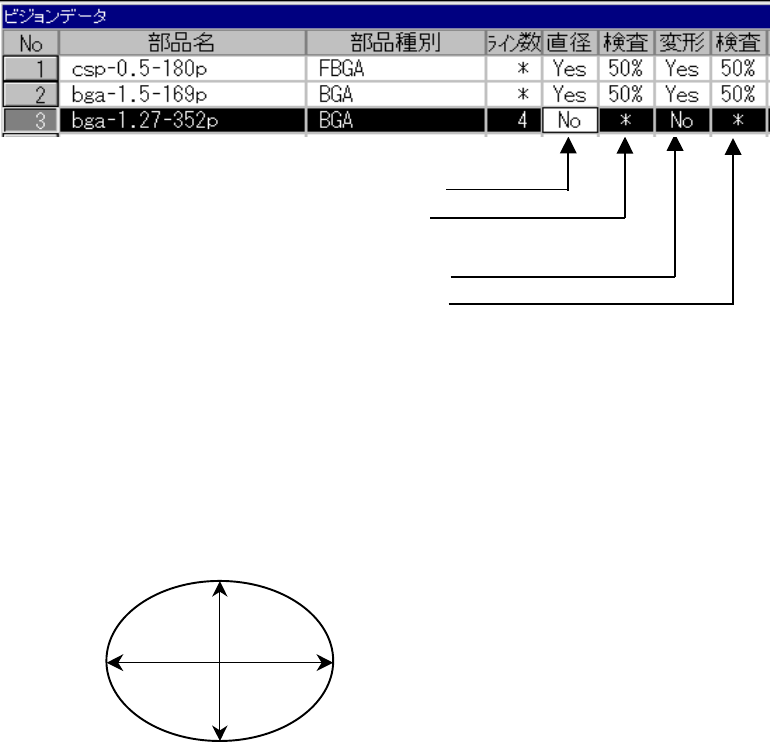

各ボールの形状検査の設定を行います。
・直径検査の実施有無を設定します。
・直径検査レベルを入力します。
（デフォルトは５０％）
・変形検査の実施有無を指定します。
・変形検査レベルを入力します。
（デフォルトは５０％）
◆
ボール直径の検査について
ボール直径の検査についてボール直径の検査について
ボール直径の検査について
ボール直径の検査は，各ボールの縦と横の長さを計測して，どちらかが設定値を超えた（割
り込んだ）場合に認識エラーとします。ボールの直径は入力値からのずれを検査しますので，
ボール径の入力は正確にして下さい。検査レベルは，40％以上を指定することをお薦めしま
す。
・ ボール直径の入力値をＲとした時，1-(H/R)，1-(V/R)のどちらかが設定値（％）を超える
（大きい）か下回る（小さい）とボール直径を不正とします。
◆
ボール変形の検査について
ボール変形の検査についてボール変形の検査について
ボール変形の検査について
ボール面積検査のことです。ボールの面積は２値化して明るい画素をカウントアップしたも
ので，２値化のスレショルドは各ボールごとに最適化されます。ボール直径の入力値から換
算されたボールの面積に対して，カウントアップされた画素数が設定値より小さい又は，大
きい場合に認識エラーとなります。ボール直径の入力値から換算されたボールの面積は画素
数に変換されて検査されます。ボール直径検査と同様にボール直径の入力値は正確に入れる
必要があります。ボール直径検査よりもシビアな検査となりますので，検査レベルは45％以
上を指定することをお薦めします。
◆
ボール欠落の検査について
ボール欠落の検査についてボール欠落の検査について
ボール欠落の検査について
ボール直径，ボール変形のいずれかを指定するとボール欠落の検査を実施します。ボール欠
落の検査は，各ボールの明るさの平均値と，各ボールの明るさの総和でボール有無を判定し
ます。他のボールよりも暗く写るボールをボール無しとします。
Ｈ
ＨＨ
Ｈ
Ｖ
ＶＶ
Ｖ
5 – 40
⑮
⑮⑮
⑮

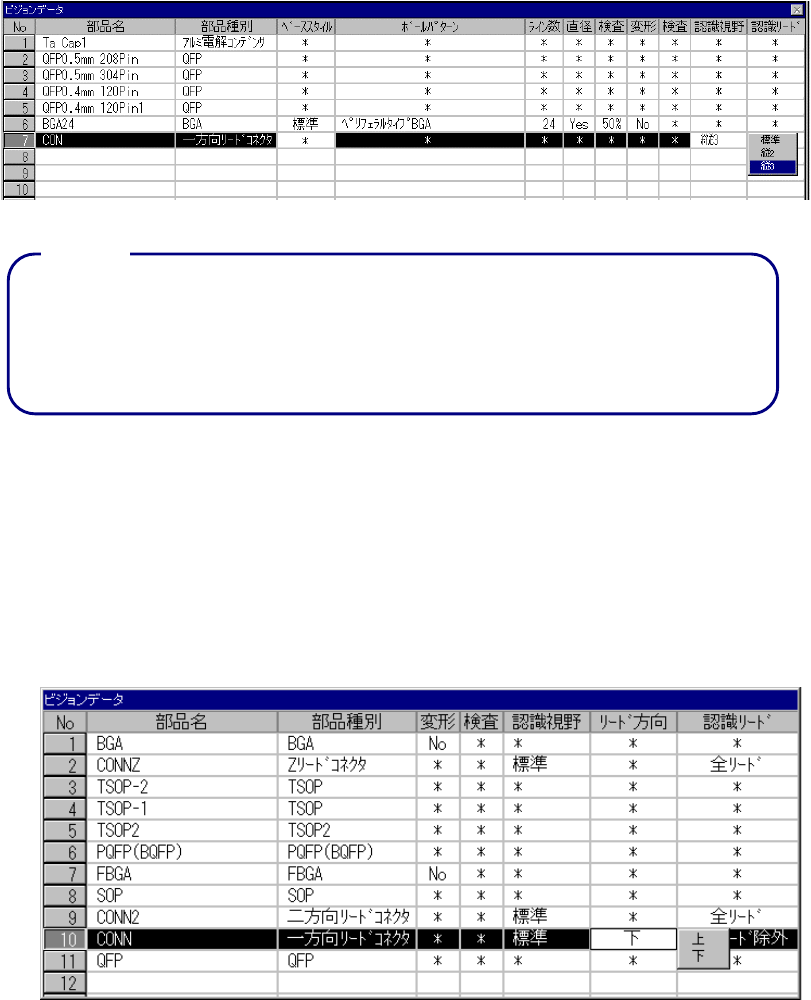

認識視野
認識視野認識視野
認識視野
分割認識する場合に、認識視野の範囲を設定します。
・〈右〉クリックで選択ポップアップが表示されます。
・認識視野の選択は、標準(分割なし)、縦2、縦3です。
(1) KE-740/760とのデータ互換性のための機能です。
KE-2000シリーズでは無効な設定です。
ビジョン制御データの分割認識で設定して下さい。
(2) コネクタ部品の分割認識は標準VCSのみの対応です。
⑯
⑯⑯
⑯
リード方向
リード方向リード方向
リード方向
リードの方向を設定します。
＜右＞クリックで選択“ポップアップ”が表示されます。
リード方向の選択は、“上”、“下”です。
注意：
注意：注意：
注意：
