4 - 78 ⑤ 搭載Ｚ上昇加速度 搭載Ｚ上昇加速度 搭載Ｚ上昇加速度 搭載Ｚ上昇加速度 搭載位置におけるＺ軸アップの加速度（部品位置安定用）をコンボボックスで指 定しま す。 選択内容は、ＸＹに同じです。 ⑥ θ速度 θ速度 θ速度 θ速度 θ回転速度をコンボボックスで指定します。 · 計測時 レーザ認識時のθ軸の加速度を設定します。 · 計測外 レーザ認識外のθ軸の加速度を設定します。 選択内容は、ＸＹに同じです。 ⑦ 搭載オフセッ…
4 - 77

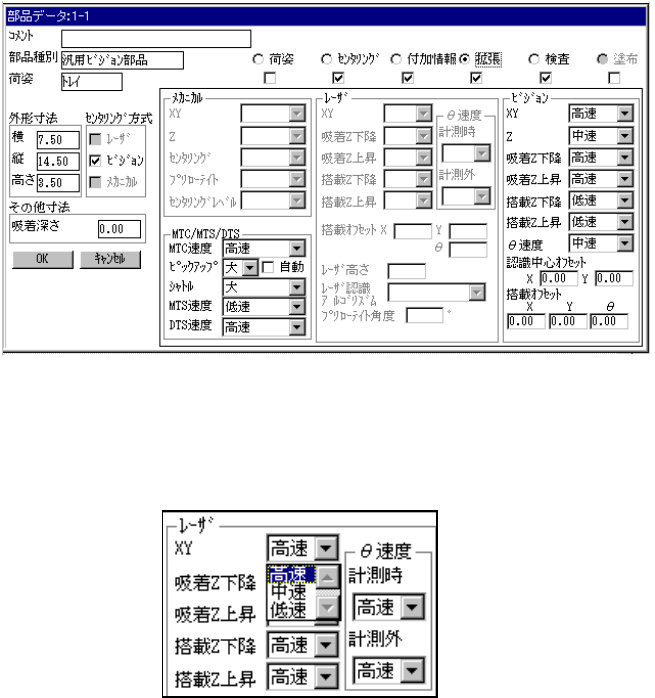

4-7-6. タックコントロール部（拡張ページ
タックコントロール部（拡張ページタックコントロール部（拡張ページ
タックコントロール部（拡張ページ）
））
）
拡張に割り当てられている項目は、デフォルト値が常に適用されるので、通常変更する必要は
有りません。デフォルトの値を変更したい場合だけ、拡張ウインドウをオープンして下さい。
一度拡張項目を変更後に、部品種別、センタリング、部品荷姿の項目を変更すると値がデフォ
ルト値にリセットされるものもありますので、注意して下さい。
(1) レーザセンタリング
レーザセンタリングレーザセンタリング
レーザセンタリング
① XY
部品吸着後、搭載位置へ移動するまでのＸＹの加速度をコンボボックスで指定します。
② 吸着Ｚ下降加速度
吸着Ｚ下降加速度吸着Ｚ下降加速度
吸着Ｚ下降加速度
吸着位置におけるＺ軸ダウンの加速度（部品はね防止用）をコンボボックスで指定します。
選択内容は、ＸＹに同じです。
部品に対する垂直方向のストレス調整やセラミック基板等、基板に対する衝撃の調整に
利用します。
③ 吸着Ｚ上昇加速度
吸着Ｚ上昇加速度吸着Ｚ上昇加速度
吸着Ｚ上昇加速度
吸着位置におけるＺ軸アップの加速度（部品落下防止用）をコンボボックスで指定します。
選択内容は、ＸＹに同じです。
部品の表面面積が広く部品を吸い上げる際の空気抵抗が大きい部品または部品自体の重
量が重い部品の場合は中速または低速を指定して下さい。
④ 搭載Ｚ下降加速度
搭載Ｚ下降加速度搭載Ｚ下降加速度
搭載Ｚ下降加速度
搭載位置におけるＺ軸ダウンの加速度（部品ストレス調整用）をコンボボックスで指定します。
選択内容は、ＸＹに同じです。
テープフィーダで供給される微小部品の場合、部品がはねる様であれば中速または低速
を指定して下さい。
また部品に対する垂直方向のストレス調整にも使用します。
4 - 78
⑤ 搭載Ｚ上昇加速度
搭載Ｚ上昇加速度搭載Ｚ上昇加速度
搭載Ｚ上昇加速度
搭載位置におけるＺ軸アップの加速度（部品位置安定用）をコンボボックスで指定しま
す。
選択内容は、ＸＹに同じです。
⑥ θ速度
θ速度θ速度
θ速度
θ回転速度をコンボボックスで指定します。
· 計測時 レーザ認識時のθ軸の加速度を設定します。
· 計測外 レーザ認識外のθ軸の加速度を設定します。
選択内容は、ＸＹに同じです。
⑦ 搭載オフセット
搭載オフセット搭載オフセット
搭載オフセット
左右非対象形部品に対する搭載時のオフセットを入力します。
⑧ レーザ高さ
レーザ高さレーザ高さ
レーザ高さ
部品上面からレーザ面までのオフセットを入力します。
LA/LAHD ヘッドまたは MNLA/FMLA ヘッド使用時に有効になります。
⑨ レーザ認識アルゴリズム
レーザ認識アルゴリズムレーザ認識アルゴリズム
レーザ認識アルゴリズム
レーザ認識用のアルゴリズムをコンボボックスより指定します。
アルゴリズム０： 吸着姿勢から搭載角度分回転させて搭載します。
（レーザ認識できないが搭載したい部品対応）
アルゴリズム１： 陰幅が最小となる辺（第１最小陰 A）を見つけ、検出した最小幅
の辺から +90°の位置まで回転させ、最小幅（第２最小陰 B）を検
出し、位置ずれ、角度ずれの補正を行い、搭載します。
（チップ部品対応）
アルゴリズム２： 陰幅が最小となる辺（第１最小陰 A）を見つけ、検出した最小幅
の辺から + 方向にレーザアライメントしながら回転させ、最小幅
（第２最小陰 B）を検出し、位置ずれ、角度ずれの補正を行い、
搭載します。
（SOP 等リードのある部品対応）
アルゴリズム３： 吸着姿勢のまま陰を検出（第１最小陰 A）し、検出した辺から
+90°の位置まで回転させ、最小幅（第２最小陰 B）を検出し、位
置ずれの補正を行い、搭載します。
（円筒部品対応）
⑩ プリローテイト角度
プリローテイト角度プリローテイト角度
プリローテイト角度
吸着したレーザ認識部品を、センタリング前にどのくらい回転させるか（プリローテイ
ト角度）を設定します。プリローテイトする角度をエディットフィールドに入力します。
外形寸法初期入力時にデフォルト値が設定されます。外形寸法を変更した時には、デフ
ォルト値は設定されません。
4 - 79

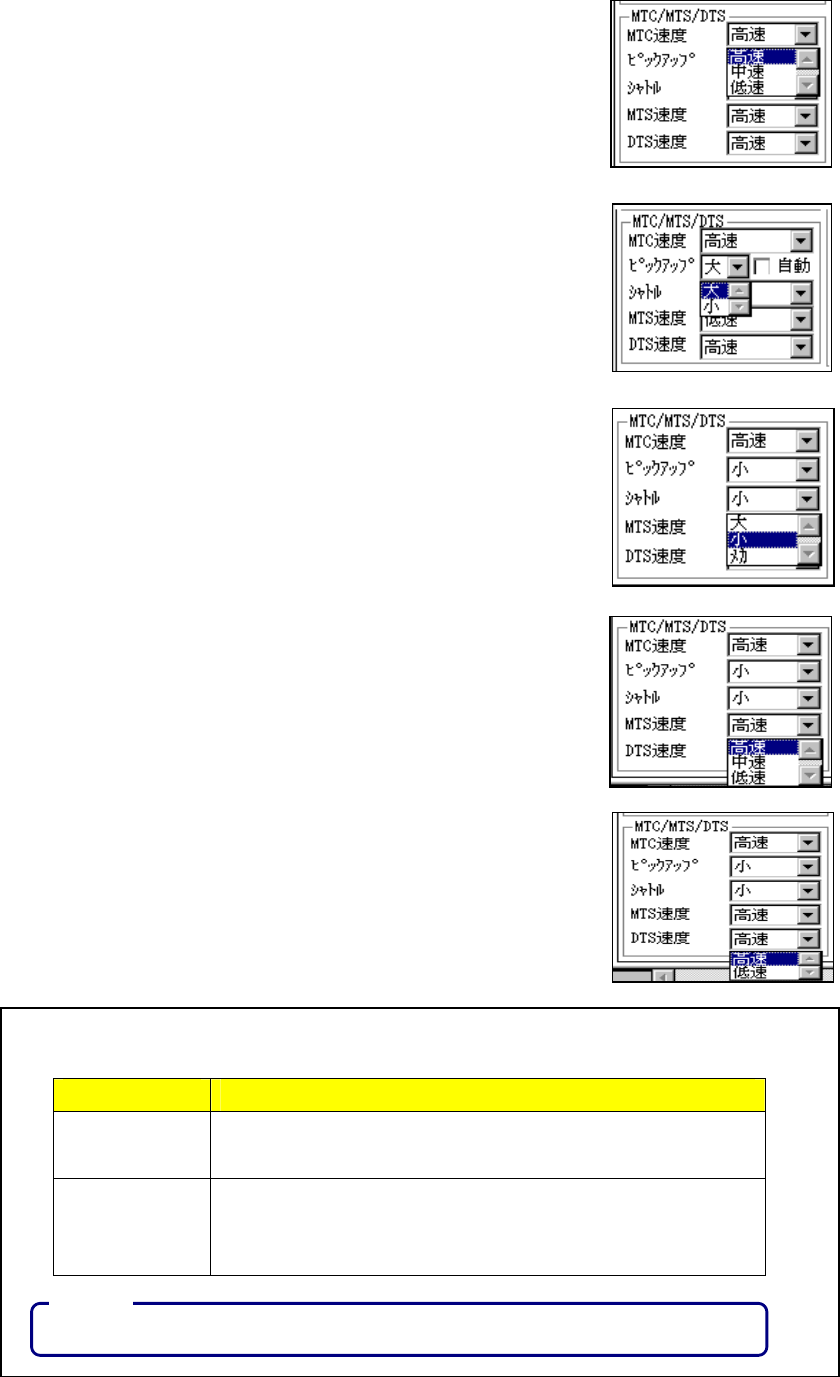

(2) MTC/MTS/DTS
① MTC 速度
MTC の動作速度をコンボボックスで指定します。
・ 軽い部品がはねるのを防ぎます。
② ピックアップ
MTC の吸着パットの種類をコンボボックスで指定します。
・ ピックアップ部の吸着パッドを部品によって選択し
・ 使用することができます。
(表4-7-6 吸着パッドのデフォルト値参照）
・「自動」が選択された場合、生産時に同一部品に対し
て両パッドを選択して吸着します。
但し、部品サイズによっ ては吸着できない場合が有ります。
③ シャトル
MTC のシャトルパットの種類をコンボボックスで
指定します。
④ MTS
MTS の動作速度をコンボボックスで指定します。
・ トレイを引き出す速度を指定します。
⑤ ＤTS 速度
ＤTS の動作速度をコンボボックスで指定します。
・ トレイを引き出す速度を指定します。
● 下記に吸着パッドのデフォルト値を示します。
表 4-7-6 吸着パッドのデフォルト値
画面表記 デフォルト値
ピックアップ
・部品寸法の縦横の短辺が
16mm未満の場合 ： 小
16mm以上の場合 ： 大
シャトル
・部品種別がＢＧＡの場合 ：メカ
・ 部品種別がＢＧＡ以外の場合、部品寸法の縦横の短辺が
16mm 未満の場合 ：小
16mm以上の場合 ：大
リード長や部品形状により、シャトルの変更が必要になる場合があります。
・ シャトル部の吸着パッドを部品によって選択し使用
することができます。
（表 4-7-6 吸着パッドのデフォルト値参照）
・ メカを選択した場合、ＭＴＣへの部品戻しができま
せん。付加情報の部品破棄の項でトレイ戻し以外を
選択して下さい。
注意：
注意：注意：
注意：
