4 - 97 4-8-2-3. トレイ トレイ トレイ トレイ 4-8-2-3- 1. トレイホルダ トレイホルダ トレイホルダ トレイホルダ トレイホルダが選択された場合、次のような表示がされます。 ● 荷姿、供給装置、タイプは部品データで設定された内容が表示されます。 設定の変更はできません。 変更は部品データで行って下さい。 ① 供給 供給 供給 供給 トレイを自動選択か、リア側にセットするかを指定します。 最適化がトレイの配置を…
4 - 96
② 角度
角度角度
角度
テープと同じです。
③ 番号
番号番号
番号
スティックフィーダの位置決めピンを挿入するフィーダ取り付け穴の番号を指定します。
● 番号を変更すると番号より右の各項目は、初期化され空白で表示されます。
また、番号が入力された時点で、既にセットされているテープフィーダ・トレイホル
ダ・バルクフィーダとの重なりチェックが行われ、重なりが検出されれば、エラー表
示され入力は拒否されます。
④ レーン
レーンレーン
レーン
レーン番号を指定します。
● レーン番号は、前面、後面とも機械に向かって左側から順に 1、2 となります。下図参照。
レーンが新規入力または変更されると、吸着位置 X1、 Y1、 Z を自動計算し表示します。
レーンが既に塞がっていれば、重なりとなりエラー表示され入力は拒否されます。
スティックチェンジャの場合、吸着データのレーン入力は、不可項目とし ”＊” とする。
レーン番号の例
レーン番号の例レーン番号の例
レーン番号の例
⑤ X1、
、、
、Y1、
、、
、Z
フィーダ吸着位置の座標を指定します。供給、番号、レーンの項目がセットされると自
動計算され表示されます。一度値が入った後は、変更（ティーチング含む）ができます。
注意
注意注意
注意
人身への損傷を防ぐため、ティーチング中は装置内部に手を入れたり、顔や
頭を近づけないで下さい。
注意
注意注意
注意
フィーダバンク認識を一度も行っていない場合に（原点復帰から，もしくは
バンク下降し，上昇させた後から），吸着位置移動前にフィーダバンク認識実
行時は，ヘッドが供給装置の上を横切りますので，手や顔などを装置内に入
れたり近づけないで下さい。 特にティーチング，吸着追尾等のメニュー以
外からの認識実行時の動作には気をつけて下さい。
4 - 97
4-8-2-3. トレイ
トレイトレイ
トレイ
4-8-2-3-1. トレイホルダ
トレイホルダトレイホルダ
トレイホルダ

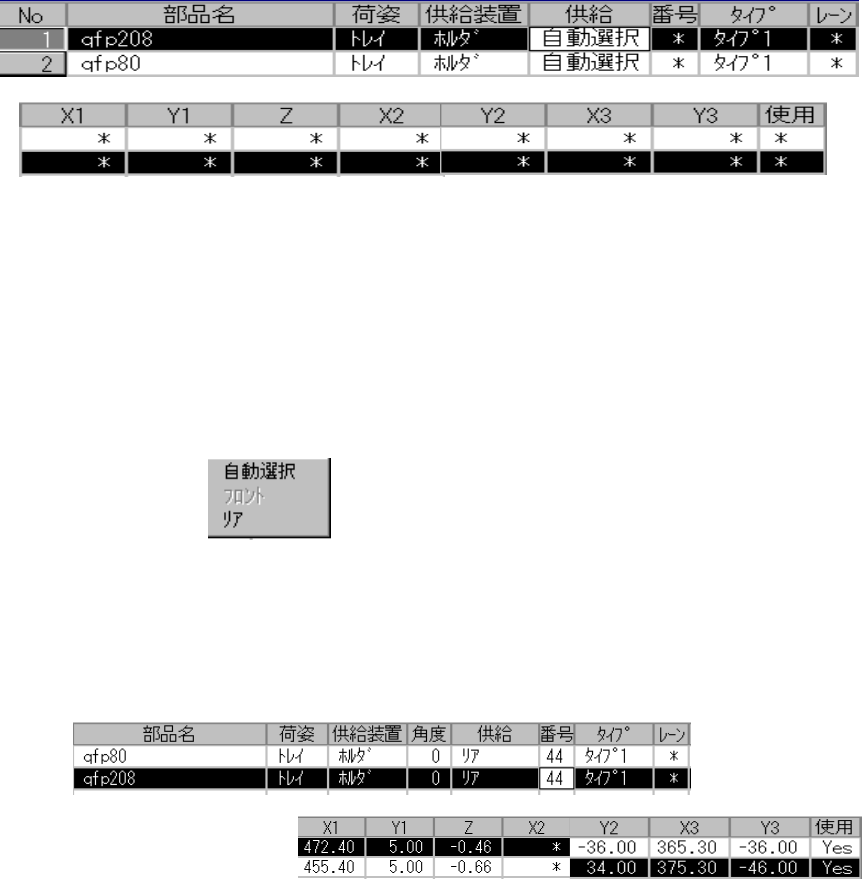

トレイホルダが選択された場合、次のような表示がされます。
● 荷姿、供給装置、タイプは部品データで設定された内容が表示されます。
設定の変更はできません。
変更は部品データで行って下さい。
① 供給
供給供給
供給
トレイを自動選択か、リア側にセットするかを指定します。
最適化がトレイの配置を行います。
リア側にトレイの配置を行います。
・ 自動選択を設定すると最適化がトレイの配置を行います。
また、他の項目の入力は必要ありません。
・ 最適化が実行されると＊の付いている項目（レーンは除く）が自動的に設定されます。
・ リアを設定すると＊のついている項目（レーンは除く）が入力可能になります。
② 角度
角度角度
角度
テープ／バルクと同じです。
4 - 98
③ 番号
番号番号
番号
トレイホルダの取付マークが示す取付穴番号を指定します。
ホルダの設置方法とトレイの配置を図 4-8-2-3-1-1 に示します。
注）トレイ
注）トレイ注）トレイ
注）トレイ部品の吸着順序
部品の吸着順序部品の吸着順序
部品の吸着順序
● ＭＴＳ
ＭＴＳＭＴＳ
ＭＴＳ／
／／
／トレイホルダ
トレイホルダトレイホルダ
トレイホルダ
●ＭＴ
●ＭＴ●ＭＴ
●ＭＴＣ
ＣＣ
Ｃ
● トレイホルダ
トレイホルダトレイホルダ
トレイホルダ
トレイホルダには“タイプ１（フル仕様）
タイプ１（フル仕様）タイプ１（フル仕様）
タイプ１（フル仕様）”と“タイプ２（ハーフ仕様）
タイプ２（ハーフ仕様）タイプ２（ハーフ仕様）
タイプ２（ハーフ仕様）”があります。
下記にトレイホルダ図を示します。
＊トレイホルダを取付けるには、取付マーカがフィーダ取付穴に来るように合わせて差し
込みます。
占有するフィーダ取付穴
タイプ１
タイプ１タイプ１
タイプ１ ４０
タイプ２
タイプ２タイプ２
タイプ２ ２１
フィーダ取付穴
トレイホルダ配置可能範囲
トレイホルダ
タイプ１
トレイホルダ タイプ２
トレイ
後 面
搬送路
図
図図
図 4-8-2-3-1-1 ホルダ設置とトレイの配置図
ホルダ設置とトレイの配置図ホルダ設置とトレイの配置図
ホルダ設置とトレイの配置図
トレイ
ＭＴＳ／トレイホルダ
トレイ
シャトル
タイプ２
タイプ２タイプ２
タイプ２
タイプ１
タイプ１タイプ１
タイプ１
