吸着率
吸着率吸着率
吸着率
吸着率は、メニューバーの［ウィンドウ→生産管理情報→吸着率］により、
“供給毎の吸着率（吸着率 ＝ 吸着数 / (吸着数 ＋ 吸着エラー数) )”を表示します。
（１）項目
◇ 吸着率表示
No. 項目
項目項目
項目 内容
内容内容
内容
1 供給 供給毎の位置
2 部品名 部品名を表示します
3 吸着数 該当ﾌｨｰﾀﾞ吸着に成功した部品数
4 吸着ｴﾗｰ 該当ﾌｨｰﾀﾞ吸着に失敗した回数
5 吸着率(%) 吸着率 ＝ 吸着数 / (吸着数 ＋ 吸着ｴﾗｰ数)
（２）表示画面
◇ 表示画面は通常、「吸着率ワースト」の並びに表示します。（図7-2-3-1-6参照）
図
図図

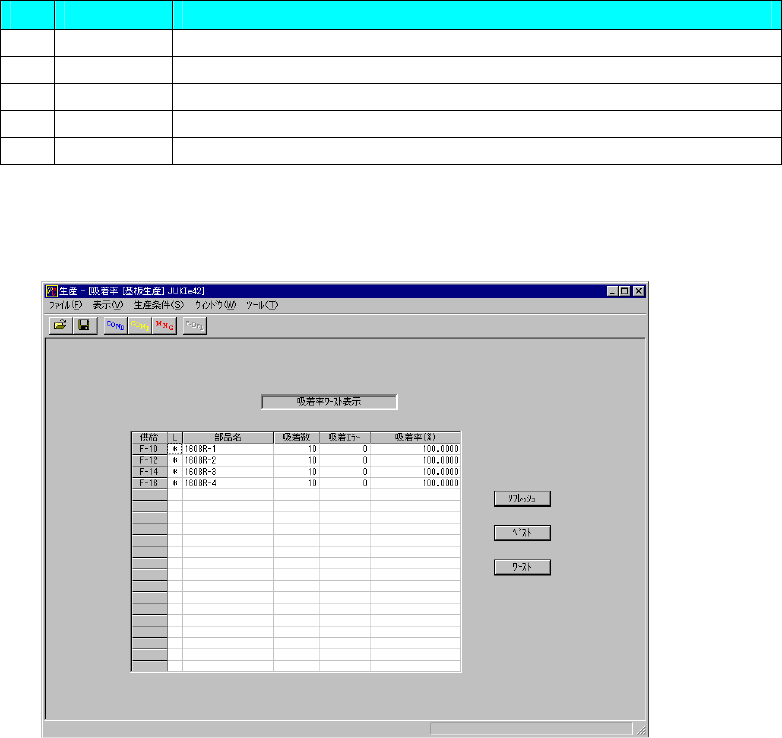

図 7-2-3-1-6 吸着率表示画面
吸着率表示画面吸着率表示画面
吸着率表示画面(ﾜｰｽﾄ表示例
ﾜｰｽﾄ表示例ﾜｰｽﾄ表示例
ﾜｰｽﾄ表示例)
各ボタン機能
＜リフレッシュ＞、＜ワースト＞ボタンを押すと「吸着率ワースト」の並びに表
示します。（図 7-2-3-1-6 参照）
＜ベスト＞ボタンを押すと「吸着率ベスト」の並びに表示します。
（３） データの更新
◆ 生産中(生産動作中)
生産中、データは更新しません。
「リフレッシュ」ボタンを押すとデータが更新され、図7-2-3-1-6のような吸着率ワ
ーストの並びに表示がなります。
◆ 生産一時停止中
データは自動で更新され、図7-2-3-1-6の吸着率ワーストの並びに表示がなります。
7 – 31
４）吸着率の印刷
生産管理情報の吸着率を「ベスト順」、「ワースト順」に並べ替えて印刷、またはテキス
ト出力をします。
１）生産管理情報（印刷）を選択します。
生産プログラムを読み込んだ後に、メニューバーの「ファイル → 印刷 → 生産管理
情報」を選択します。
図
図図
図 7-2-3-1-7 メニューバーの選択
メニューバーの選択メニューバーの選択
メニューバーの選択
２）吸着率のチェックボックスを＜オン＞にします。
「生産管理情報」を選択すると、下記のようなダイアログボックスが表示されます。
図
図図
図 7-2-3-1-8 印刷ﾀﾞｲｱﾛｸﾞ
印刷ﾀﾞｲｱﾛｸﾞ印刷ﾀﾞｲｱﾛｸﾞ
印刷ﾀﾞｲｱﾛｸﾞ
・□内の が付いている項目は、有効状態（オン状態）を示します。
✍
7 – 32
３） 印刷、ファイル出力
＜テキストファイル＞ボタンを押下し、ファイルを保存する場所を選択します。
図
図図
図 7-2-3-1-9 印刷
印刷印刷
印刷
＜保存＞ボタンを押下すると以下のような書式のテキストファイルが作成されます。
例．
生産管理情報 JUKI KE-2020 2002/02/13 19:47:43 Page 1/2
--------------------------------------------------------------------------------------------------------
プログラム名 ＝ C:¥prg¥2020.e42
--------------------------------------------------------------------------------------------------------
＜吸着率ＷＯＲＳＴ＞
供給 部品名 吸着数 吸着ｴﾗｰ数 吸着率（%）
F-10 2000 0 0 0.0000
F-12 2003 0 0 0.0000
F-16 2001 0 0 0.0000
F-18 2002 0 0 0.0000
F- 5 1608
１ １ 100.0000
◇ ＜印刷＞を押下した場合は上記のような内容がプリンターに出力されます。
⑦ クリア
生産管理情報はメニューバーの [ウィンドウ → 生産管理情報 → クリア] によりクリアしま
す。
7-2-3-2. 生産管理情報の保存
生産管理情報の保存生産管理情報の保存
生産管理情報の保存
生産終了後，“ファイルの保存”を実行することにより，ファイル別に生産管理情報を保存するこ
とができます。
