9 - 31 9-3-3. 自動基板幅調整制御 自動基板幅調整制御 自動基板幅調整制御 自動基板幅調整制御 ［制御（ C ）］［搬送系（ C ）］［自 動基板幅調整制御（ W ） ... ］を選択すると、下記の自動基板幅 調整制御のダイアログが表示されます。 図 図 図 図 9-3- 3 自動基板幅調整制御ダイアログ 自動基板幅調整制御ダイアログ 自動基板幅調整制御ダイアログ 自動基板幅調整制御ダイアログ (1) 制御項目 制御項目…
9 - 30
① 実行前のステーションの状態（左−＞右搬送の場合）には以下の４つが考えられます。
１．入口、出口ｽﾃｰｼｮﾝ、ともに基板がない状態 ２．入口ｽﾃｰｼｮﾝに基板が搬入されている状態
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
３． 出口ｽﾃｰｼｮﾝに基板が搬入されている状態 ４．入口、出口ｽﾃｰｼｮﾝ、ともに基板が搬入されている状態
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
② ①
② 搬出動作（左−＞右搬送の場合）には以下の３つが考えられます。
Ⅰ．入口ｽﾃｰｼｮﾝから基板を搬出 Ⅱ．出口ｽﾃｰｼｮﾝから基板を搬出
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
Ⅲ． 両ｽﾃｰｼｮﾝから基板を搬出
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
② ①
③ 基板ステーション間移動（左−＞右搬送の場合）とは以下のことです。
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
① ①
④ 搬入動作（左−＞右搬送の場合）には以下の３つが考えられます。
Ａ．入口ｽﾃｰｼｮﾝに基板を搬入 Ｂ．出口ｽﾃｰｼｮﾝに基板を搬入
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
①
入口ｽﾃｰｼｮﾝ 出口ｽﾃｰｼｮﾝ
② ①
入口ｽﾃｰｼｮﾝから出口ｽﾃｰｼｮﾝに移動
9 - 31
9-3-3. 自動基板幅調整制御
自動基板幅調整制御自動基板幅調整制御
自動基板幅調整制御
［制御（C
）］［搬送系（C）］［自動基板幅調整制御（W）...］を選択すると、下記の自動基板幅
調整制御のダイアログが表示されます。

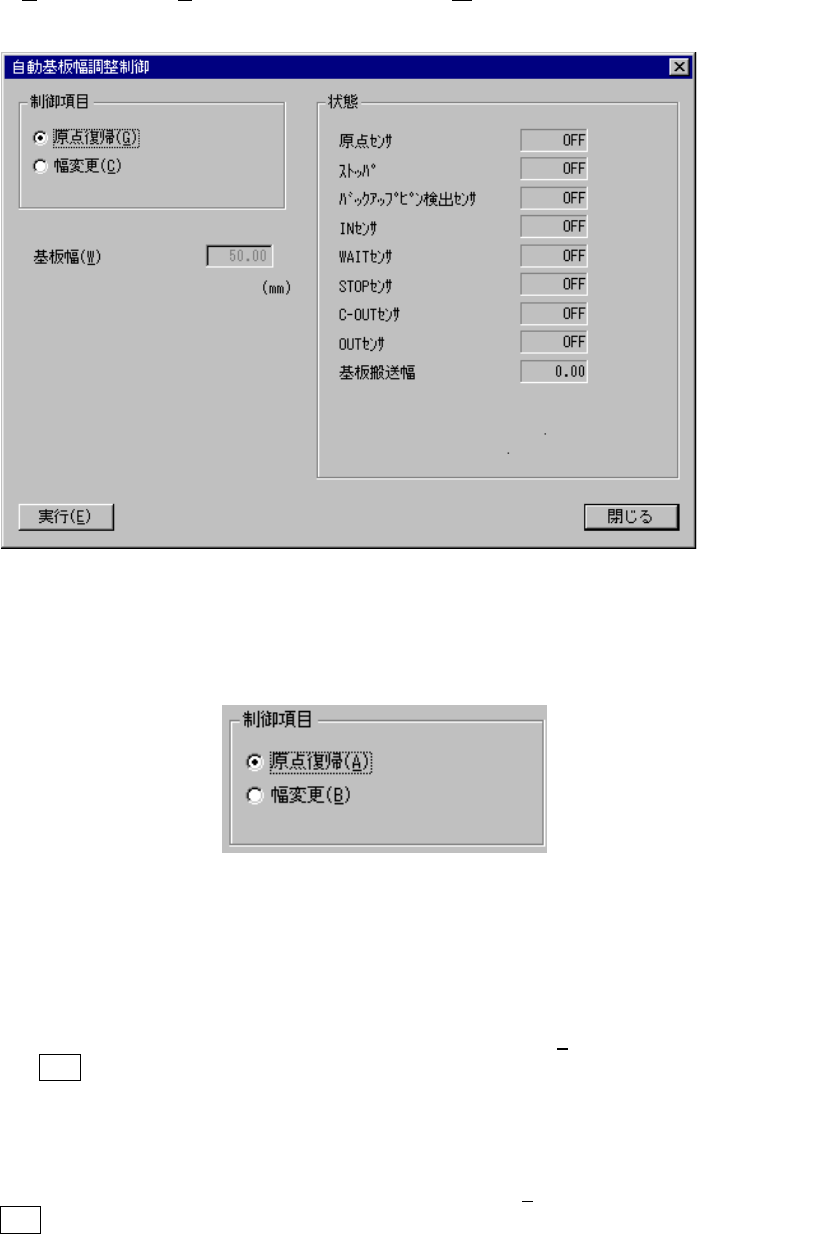

図
図図
図 9-3-3
自動基板幅調整制御ダイアログ
自動基板幅調整制御ダイアログ自動基板幅調整制御ダイアログ
自動基板幅調整制御ダイアログ
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
1) 原点復帰
自動基板幅調整を原点復帰します。
制御項目の“原点復帰”がチェックされているときに＜実行（1
）＞ボタンを選択するかまた
は、Ｆ３キーを押して制御します。
2) 幅変更
搬送の幅を変更します。
制御項目の“幅変更”がチェックされているときに＜実行（1
）＞ボタンを選択するかまたは、
Ｆ３キーを押して制御します。
(3) 状態表示
各センサ、各ユニットの状態を連続表示します。
9 - 32
9-3-4. 可動ステーション制御
可動ステーション制御可動ステーション制御
可動ステーション制御（
（（
（KE-2030対応）
対応）対応）
対応）
［制御（C
）］［搬送系（C）］［可動ｽﾃｰｼｮﾝ制御（M）...］を選択すると，下記の可動ｽﾃｰｼｮﾝ制御
のダイアログが表示されます。

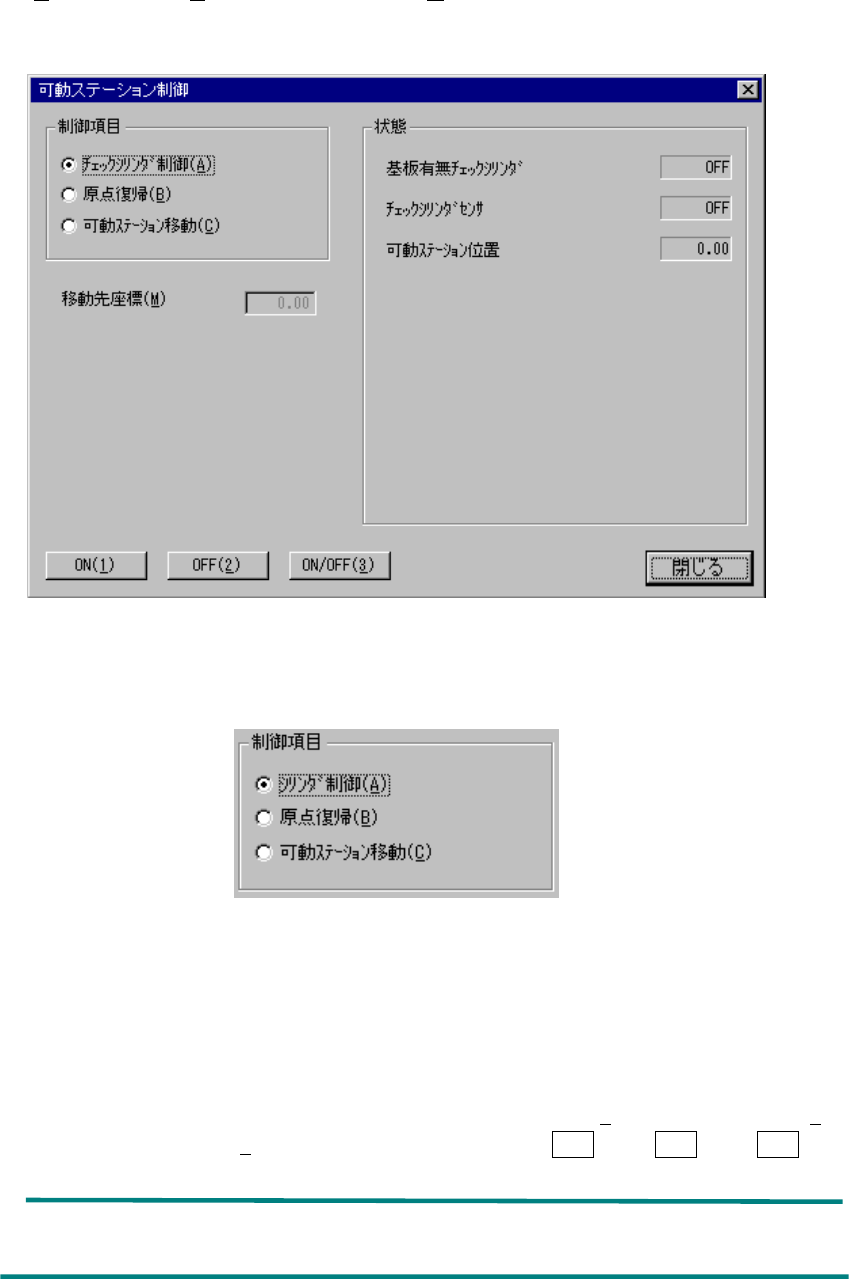

図
図図
図 9-3-4
可動ステーション制御ダイアログ
可動ステーション制御ダイアログ可動ステーション制御ダイアログ
可動ステーション制御ダイアログ（
（（
（KE-2030）
））
）
(1) 制御項目
制御項目をラジオボタンにより選択します。
(2) 制御ボタン
制御ボタンにより制御項目を実行します。
制御ボタンの表示は，制御項目により異なります。
1) シリンダ制御
基板有無シリンダバルブの ON／OFF を制御します。
制御項目の“シリンダ制御”がチェックされているときに＜ON（1
）＞ボタン，＜OFF（2）
＞ボタン，＜ON／OFF（3
）＞ボタンを選択するかまたは，Ｆ３キー，Ｆ４キー，Ｆ５キー
を押して制御します。
◇ 状態表示は，制御完了時に更新されます。
