5 - 88 青サイド照明1 青サイド照明2 赤サイド照明 1 赤サイド照明 2 ハーフミラ ー 同軸照明 VCS下方照 明1 VCS下方照 明2 赤色デフュ ーザ QFP、SOP、 CONN、PLC C....E TC (ｴｱｼﾘﾝﾀﾞ ﾀﾞｳﾝ時の 相対部品高さ ) エアシリンダ UP DOWN PBGA、PBG A_ALL (ｴｱｼﾘﾝﾀﾞ ｱｯﾌﾟ時の 相対部品高さ) 図 図 図 図 5-2-6- 1 反射、サイド照明ユニット …
5 -
87

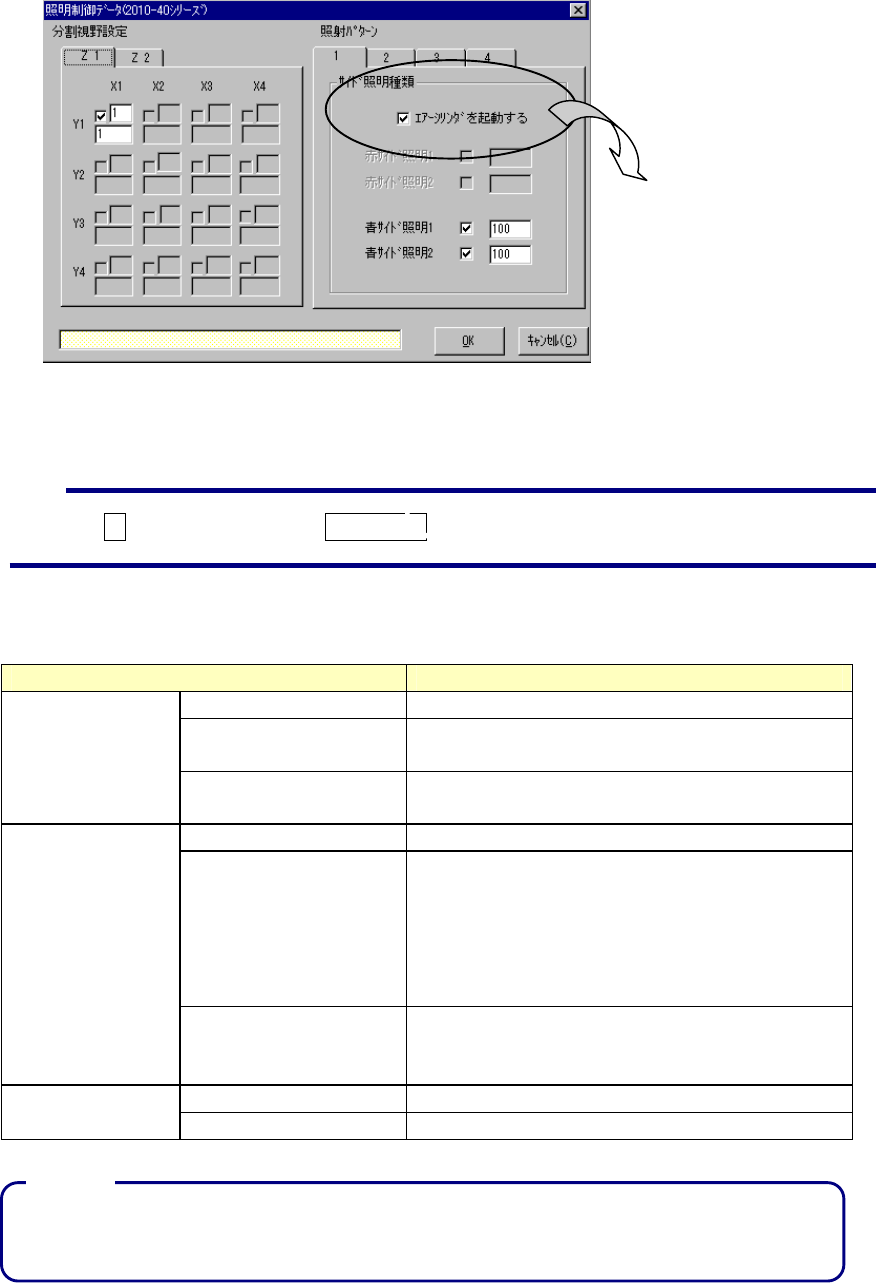

◆ 制御項目で、大区分を”サイド”、小区分を”青サイド照明ポップアップ付き”に設定した
場合
・ 制御項目の小区分を”赤ｻｲﾄﾞ照明”に設定した場合、”赤ｻｲﾄﾞ照明1,2”の入力項目が有効
になり”赤ｻｲﾄﾞ照明1,2”の入力項目が、無効になります。
OKを押下すると設定し、キャンセルを押下すると設定を取り消します。
● 設定項目の詳細
項 目 設定する内容
チェックボックス 特定の分割を行う場合チェックします
ﾊﾟﾀｰﾝ名リンク 特定のﾊﾟﾀｰﾝがリンクしてある照射ﾊﾟﾀｰﾝの番号入力
します。
分割視野設定
インデックス 特定の分割が照明に照らされる順序を表示します。
この順序は変更することは出来ません。
ｴｱｼﾘﾝﾀﾞｰ起動 ｼﾘﾝﾀﾞを上向きにして使用する場合チェックします。
照明チェックボックス 大区分、小区分の設定により、有効になっている照
明を使用する場合、チェックします。
反射照明：ﾊｰﾌﾐﾗｰ(同軸照明)、反射照明1,2、赤ｻｲﾄﾞ
照明1,2
透過照明：前後、左右、ヘッド
ｻｲﾄﾞ照明：赤ｻｲﾄﾞ照明1,2、青ｻｲﾄﾞ照明1,2
照射ﾊﾟﾀｰﾝ
ボリュームレベル 大区分、小区分の設定により、有効になっている照
明のボリュームレベルを入力します。
入力範囲：10∼200％
ＯＫ ﾃﾞｰﾀが設定されます。
キャンセル 設定が取り消されます。
リード、ボール等がよく写らない時には、照明のデフォルト値を変更して下さい。
★制御項目の小区分
を”ﾎﾟｯﾌﾟｱｯﾌﾟ付
き”に設定しなか
った場合は、”ｴｱｰ
ｼﾘﾝﾀﾞを起動する”
がチェックされな
い。
注意：
注意：注意：
注意：
5 -
88
青サイド照明1
青サイド照明2
赤サイド照明1
赤サイド照明2
ハーフミラー
同軸照明
VCS下方照明1
VCS下方照明2
赤色デフューザ
QFP、SOP、CONN、PLCC....ETC
(ｴｱｼﾘﾝﾀﾞﾀﾞｳﾝ時の相対部品高さ)
エアシリンダ
UP
DOWN
PBGA、PBGA_ALL
(ｴｱｼﾘﾝﾀﾞｱｯﾌﾟ時の相対部品高さ)
図
図図

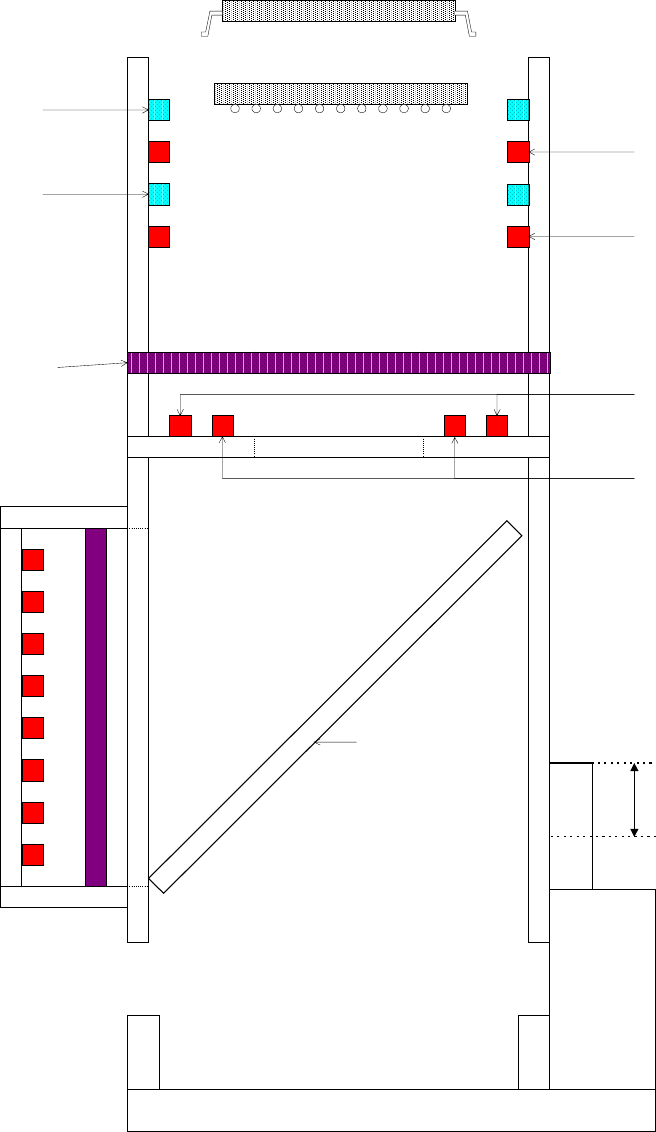

図5-2-6-1 反射、サイド照明ユニット
反射、サイド照明ユニット反射、サイド照明ユニット
反射、サイド照明ユニット
5 -
89
図
図図

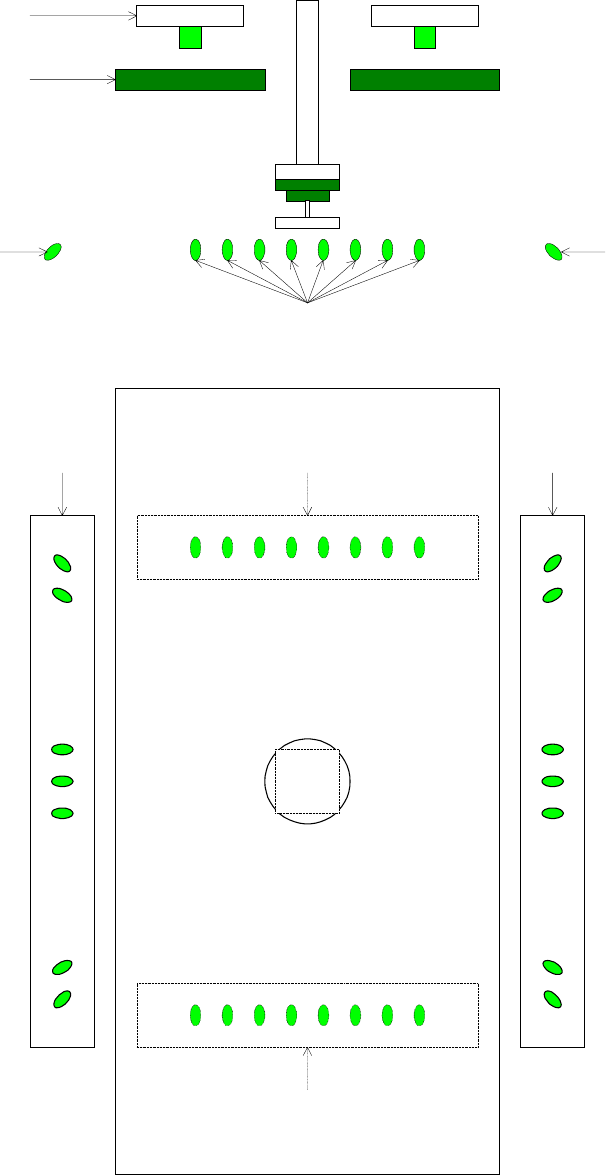

図5-2-6-2 透過照明ユニット
透過照明ユニット透過照明ユニット
透過照明ユニット
Top View
VCS透過照明前後
後
VCS透過照明前後
前
VCS透過照明左右
左
VCS透過照明左右
右
Side View
VCS透過照明前後
VCS透過照明左右
左
VCS透過照明左右
右
ヘッド透過照明
緑色デフューザ
