Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Dimensiones y peso A partir de la versión de softw are SR.70x.xx Edición 01/2011 112 3.3.2.2 Dimensiones de la máquina autom ática X4 3 3…
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Dimensiones y peso
111
3.3.2 Dimensiones

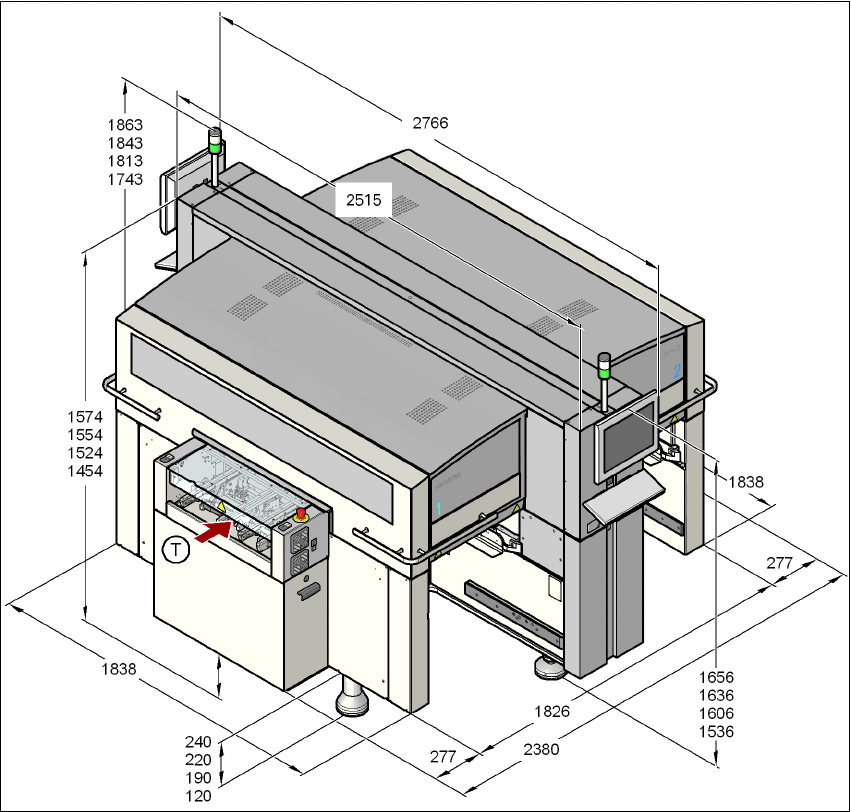

3.3.2.1 Dimensiones de la máquina automática X4I
3
3
Fig. 3.3 - 1 Dimensiones de la máquina automática X4I (máquina básica) en milímetros
(T) Dirección de transporte de las tarjetas de circuitos impresos
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Dimensiones y peso A partir de la versión de software SR.70x.xx Edición 01/2011
112

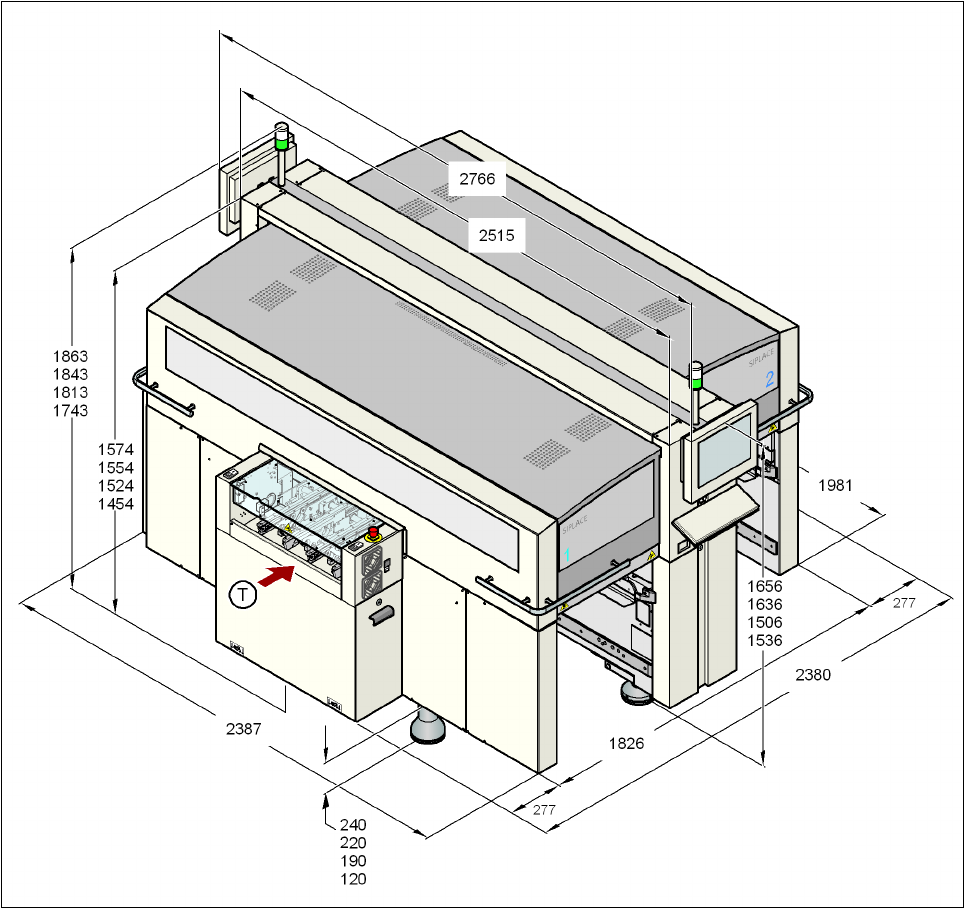

3.3.2.2 Dimensiones de la máquina automática X4
3
3
3
3
Fig. 3.3 - 2 Dimensiones de la máquina automática X4 (máquina básica) en milímetros
3
(T) Dirección de transporte de las tarjetas de circuitos impresos
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Dimensiones y peso
113

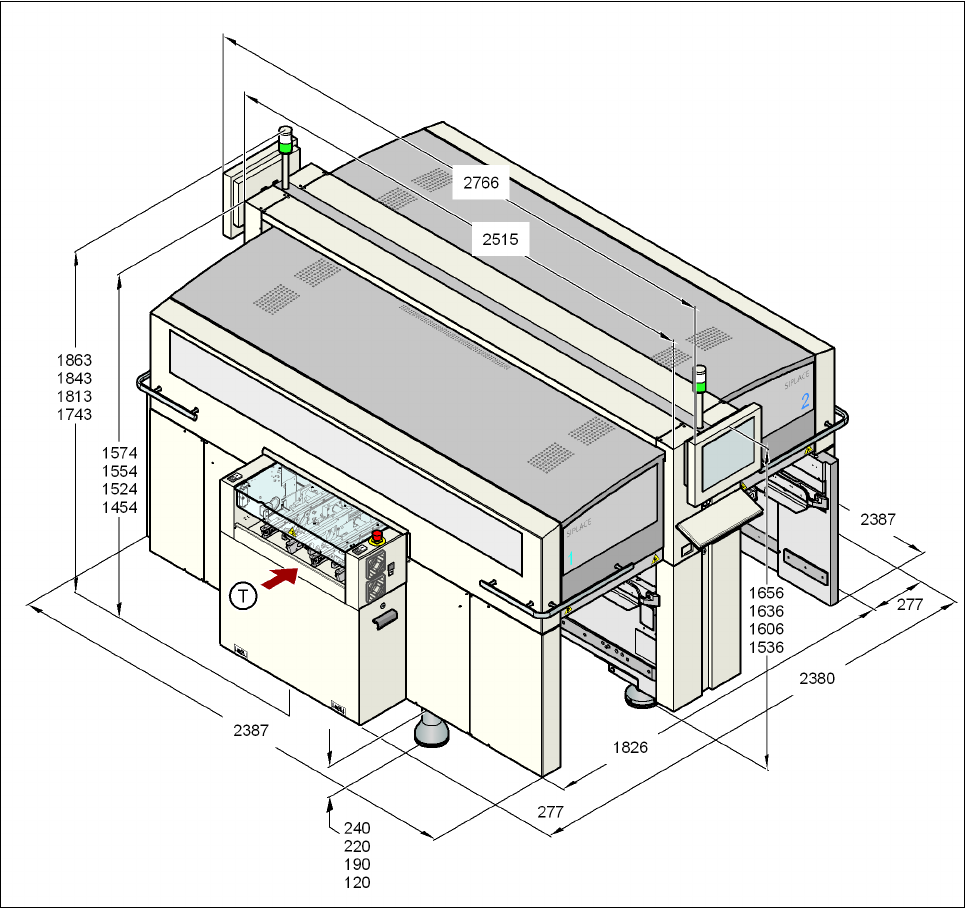

3.3.2.3 Dimensiones de la máquina automática X3
3
3
3
3
Fig. 3.3 - 3 Dimensiones de la máquina automática X3 (máquina básica) en milímetros
3
(T) Dirección de transporte de las tarjetas de circuitos impresos
