Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Carro de componentes SIPLACE serie-X A partir de la versión de softw are SR.70x.xx Edición 01/2011 204 3.10.6 Mesa de componentes SIPLACE…
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Carro de componentes SIPLACE serie-X
203
3.10.5 Dimensiones del carro de componentes, SIPLACE serie-X
3

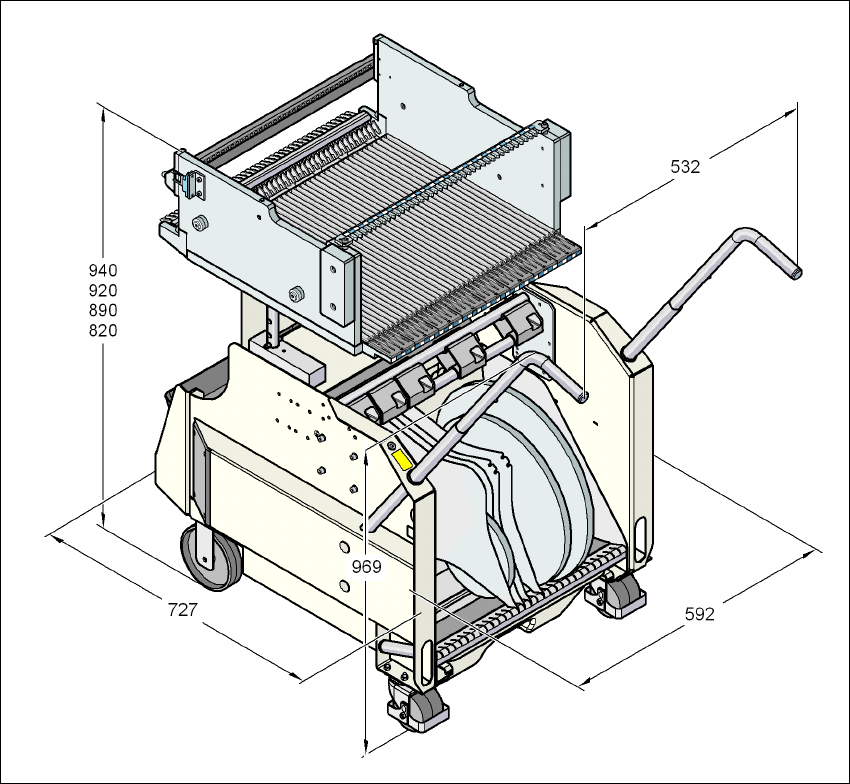

Fig. 3.10 - 5 Dimensiones del carro de componentes, SIPLACE serie-X, todas las medidas en milímetros
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx Edición 01/2011
204
3.10.6 Mesa de componentes SIPLACE serie-X
Los alimentadores se colocan con su guía de deslizamiento delantera sobre el elemento auxiliar
de entrada (pos. 1 en la Fig.
3.10 - 6
). Al encajar el alimentador se desliza con sus guías (pos. 12 y 13 en la Fig. 3.9 - 2, página
175
) sobre el perfil guía (pos. 2 en la Fig. 3.10 - 6) hasta la regleta de tope (pos. 4 en la Fig. 3.10
- 6). Un agujero de centrado (pos. 5 en la Fig. 3.10 - 6) en la regleta de tope toma la espiga de
centrar "delante" (pos. 4 en la Fig. 3.9 - 1
, página 174) del alimentador-X. Al mismo tiempo el trin-
quete de bloqueo (pos. 1 en la Fig. 3.10 - 7
, página 205) de la mesa de componentes encaja en
el rodillo de bloqueo (pos. 1 en la Fig. 3.9 - 1
, página 174) del alimentador. La espiga de centrar
"atrás" (pos. 12 en la Fig. 3.9 - 1
, página 174) en la cara superior del alimentador se aloja en la
entalladura de la regleta de centrado (pos. 3 en la Fig. 3.10 - 6
).
3

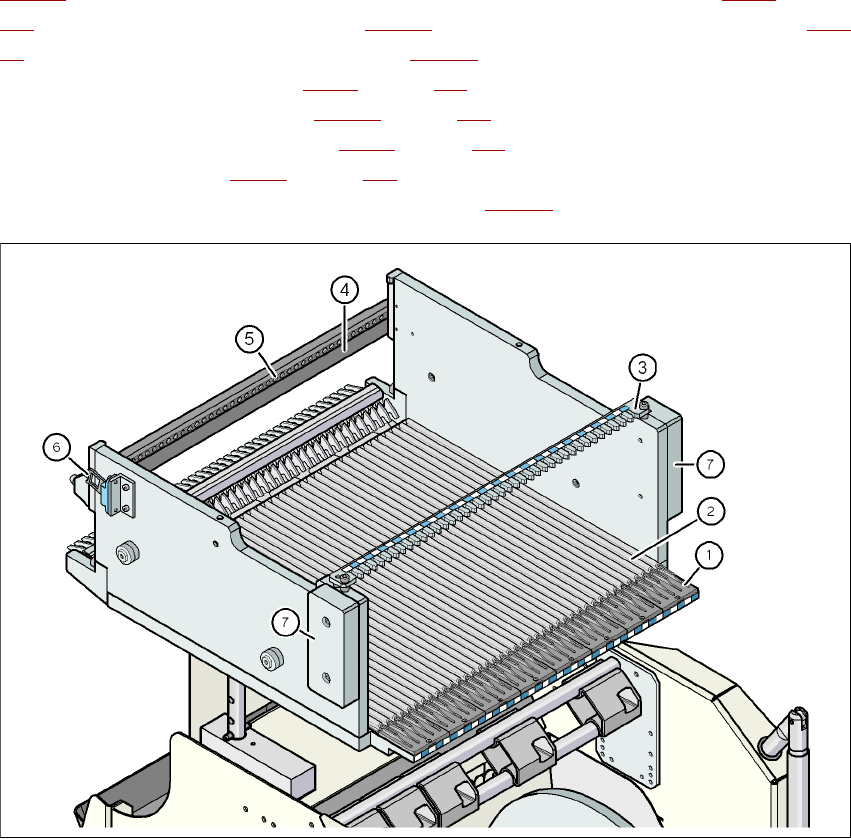

Fig. 3.10 - 6 Mesa de componentes, SIPLACE serie-X, vista posterior
(1) Elemento auxiliar de entrada
(2) Perfil guía ( perfil)
(3) Regleta de centrado para la recepción de la espiga de centrar "atrás" para alimentadores-X
(4) Regleta de tope
(5) Agujeros de centrado
(6) Contacto de conmutación del interruptor de seguridad del circuito de PARADA DE EMER-
GENCIA
(7) Protección de acceso
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Carro de componentes SIPLACE serie-X
205
3

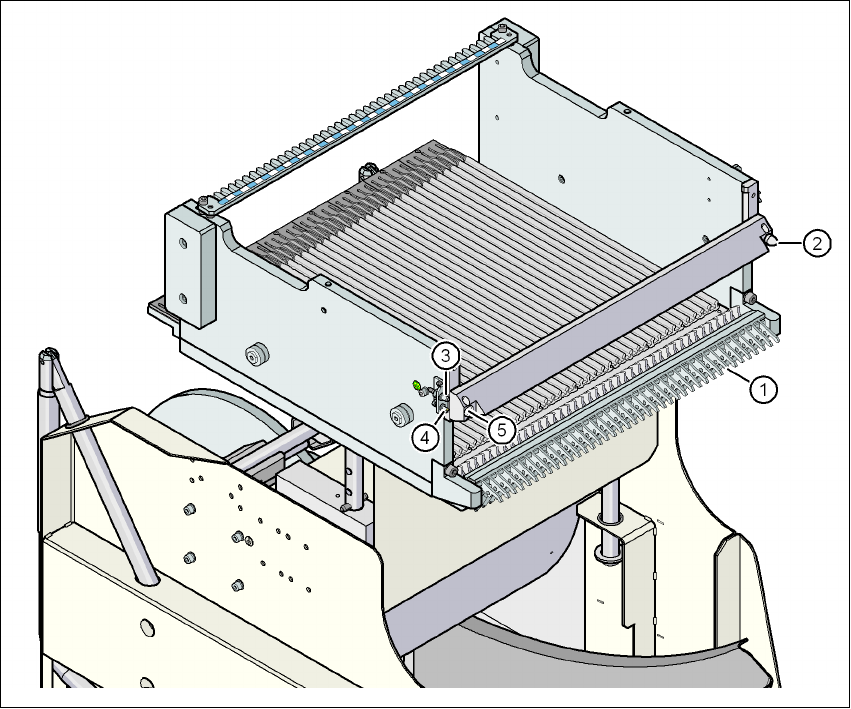

Fig. 3.10 - 7 Mesa de componentes, SIPLACE serie-X, vista frontal
(1) Trinquetes de bloqueo
(2) Espiga de centrar en la mesa de componentes
(3) Acoplamiento de aire comprimido
(4) Perno de puesta a tierra
(5) Agujero de centrado en la mesa de componentes
