Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011 184 3.9.2.9 Aliment ador de cint a 72 mm X 3 Fig. 3.9 - 1 1 …
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
183
3.9.2.8 Alimentador de cinta 56 mm X
3

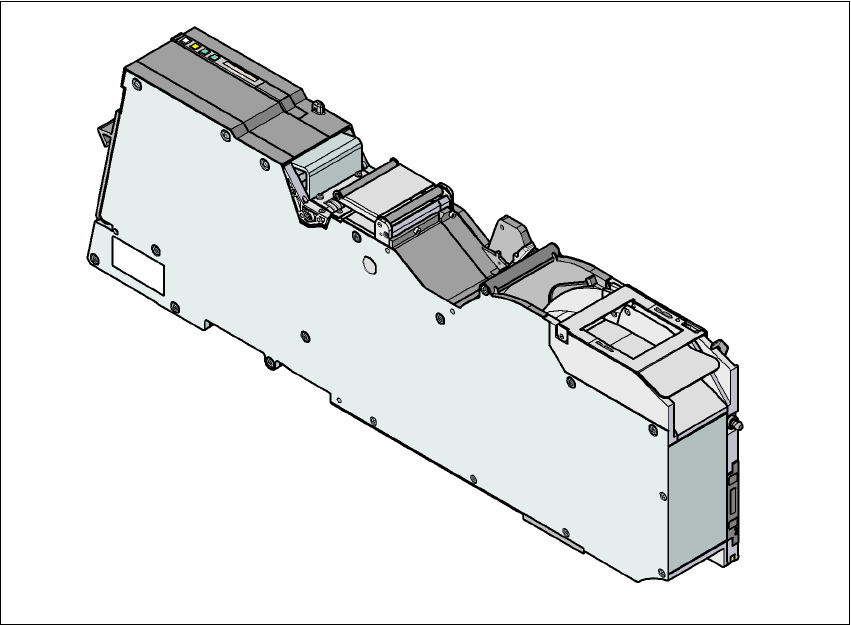

Fig. 3.9 - 10 Alimentador de cinta 56 mm X
3
3
3
Alimentador de cinta 56 mm X artículo n° 00141276-xx
Alimentador de cinta 56 mm X con sensor de
empalme
artículo n° 00141296-xx
Ancho 69,8
Posiciones de alimentador ocupadas 6
Ancho de paso de transporte de 4 mm hasta 64 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
184
3.9.2.9 Alimentador de cinta 72 mm X
3

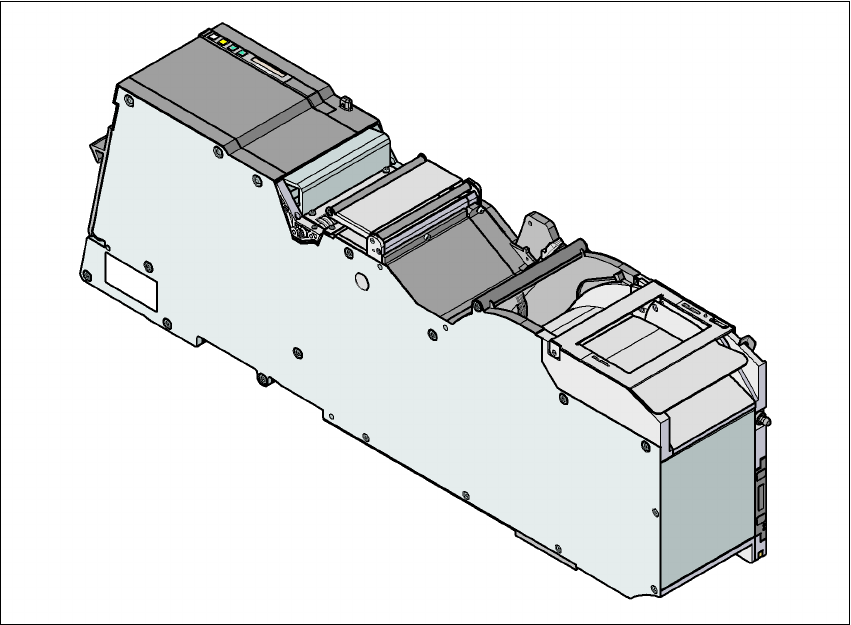

Fig. 3.9 - 11 Alimentador de cinta 72 mm X
3
3
3
Alimentador de cinta 72 mm X artículo n° 00141277-xx
Alimentador de cinta 72 mm X con sensor de
empalme
artículo n° 00141297-xx
Ancho 81,6
Posiciones de alimentador ocupadas 7
Ancho de paso de transporte de 4 mm hasta 80 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
185
3.9.2.10 Alimentador de cinta 88 mm X
3
Fig. 3.9 - 12 Alimentador de cinta 88 mm X
3
3
Alimentador de cinta 88 mm X artículo n° 00141278-xx
Alimentador de cinta 88 mm X con sensor de
empalme
artículo n° 00141298-xx
Ancho 105,2 mm
Posiciones de alimentador ocupadas 9
Ancho de paso de transporte de 4 mm hasta 96 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
