Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Avisos de advertencia
Edición 01/2011
53
2.2.4 Avisos de advertencia en la alimentación de corriente
2
Pos. W206 en la Fig. 2.2 - 6, página 53, artículo N° 03009345-01 (número por cada máquina au-
tomática: 1) y pos. W1

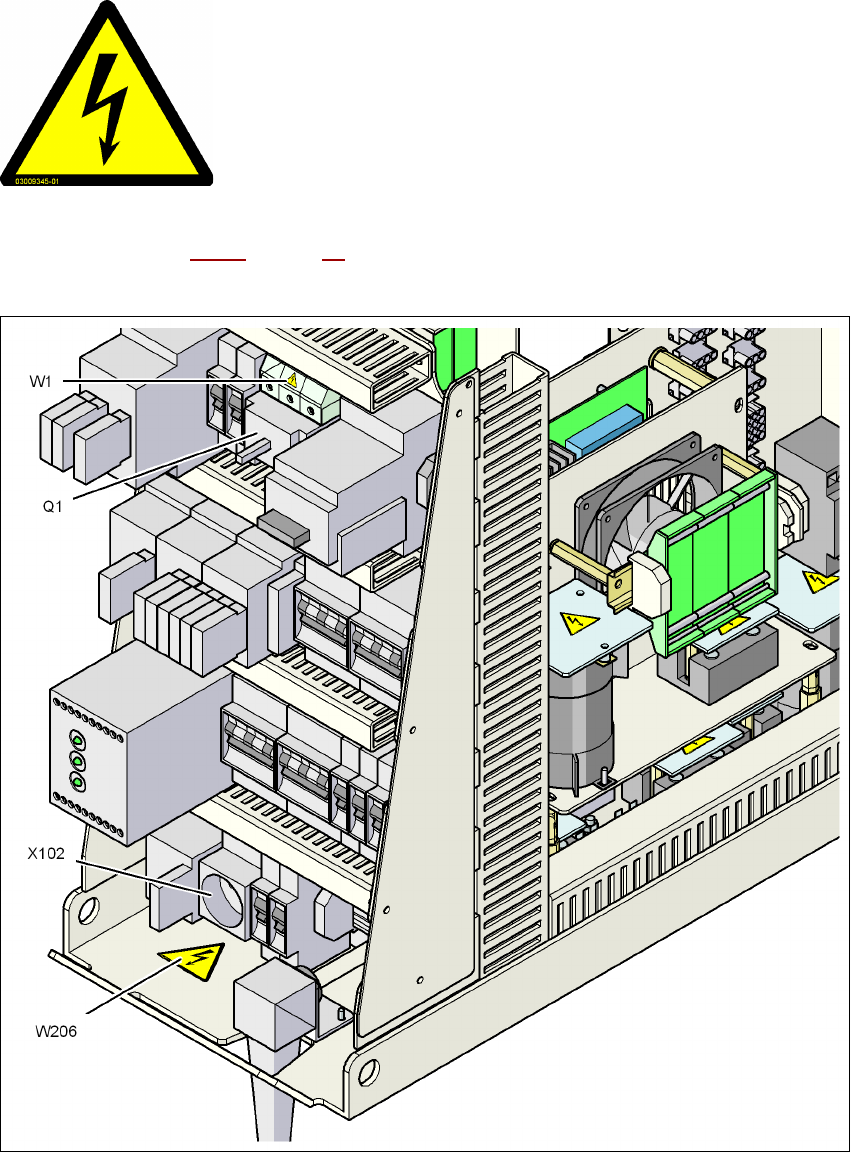

Fig. 2.2 - 6 Aviso de advertencia W206 en el enchufe de servicio X102 y W1 en el interruptor principal Q1
Pos. W206, artículo N° 03009345-01
Pos. W1, aviso de advertencia en el interruptor principal Q1
¡TENSIONES PELIGROSAS!
Las piezas marcadas se encuentran bajo tensión incluso cuando
el interruptor principal está desconectado.
Desconectar la máquina de la red antes de realizar trabajos de
servicio
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Avisos de advertencia A partir de la versión de software SR.70x.xx
Edición 01/2011
54
2.2.4.1 Aviso de advertencia W en la alimentación de corriente
Fig. 2.2 - 7 Aviso de advertencia W en la alimentación de corriente
2
Pos. W en la Fig. 2.2 - 7, página 54 (número por cada alimentación de corriente: 8), ver también
la Fig. 2.2 - 8
, página 55.
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Avisos de advertencia
Edición 01/2011
55
2.2.4.2 Aviso de advertencia W en la cubierta sobre la alimentación de corriente para el
servoamplificador
Fig. 2.2 - 8 Aviso de advertencia W en la cubierta sobre la alimentación de corriente para el servoamplificador
2
Pos. W en la Fig. 2.2 - 8, página 55 (número por cada alimentación de corriente: 8), ver también
la Fig. 2.2 - 7
, página 54.
2.2.4.3 Aviso de advertencia W207
2
2
2
¡TENSIÓN DE RED!
Accionar el interruptor principal y esperar 30 segundos hasta
que los condensadores se hayan descargado.
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
