Instalación y puesta en servicio Instru cciones de servicio SIPLACE Serie-X Instalación de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 274 4.3.16.3 Distancia s de las p at as de la …
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
273
4.3.16.2 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo
del transporte sencillo - TCI
4

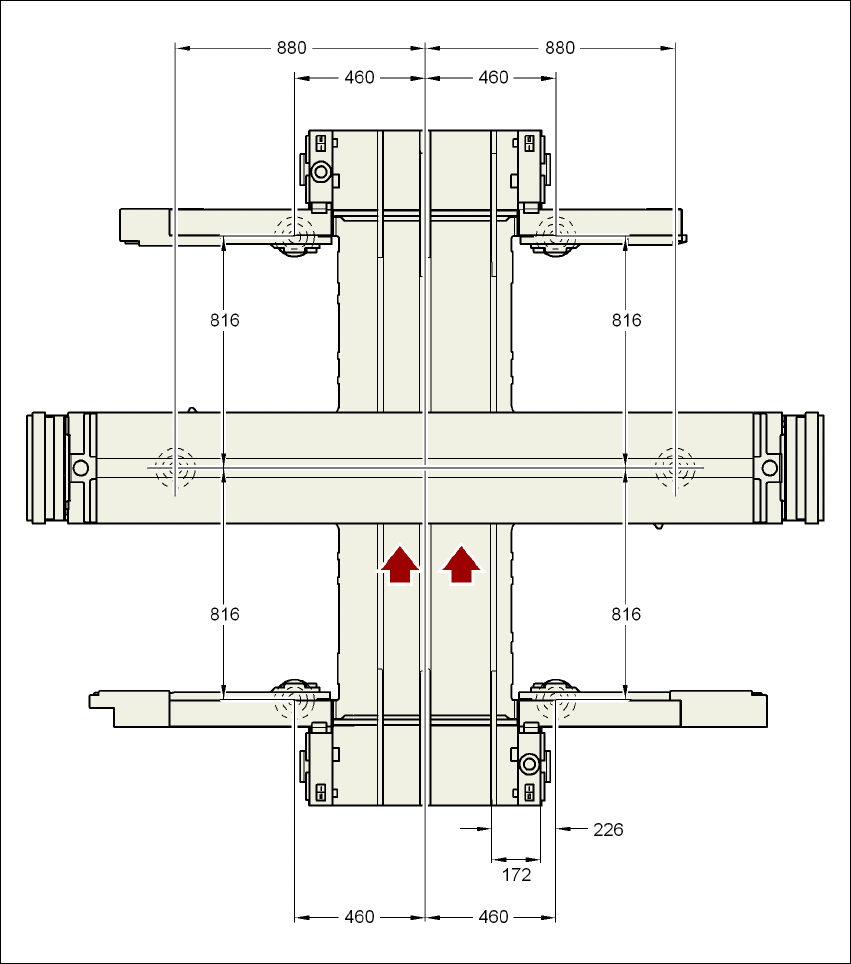

Fig. 4.3 - 24 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo del transporte sencillo -
TCI en milímetros - ancho estándar del transporte
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
274
4.3.16.3 Distancias de las patas de la máquina y del borde de transporte fijo derecho
del transporte doble - TCI
4
Fig. 4.3 - 25 Distancias de las patas de la máquina y del borde de transporte fijo derecho del transporte doble -
TCI en milímetros - ancho estándar del transporte
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
275
4.3.16.4 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo
del transporte doble - TCI
4
Fig. 4.3 - 26 Distancias de las patas de la máquina y del borde de transporte fijo izquierdo del transporte doble -
TCI en milímetros - ancho estándar del transporte
