3.10.7 Soporte para el rollo de cinta adicional
3
Fig. 3.10 - 8 Soporte para rollo de cinta adicional (serie-X)
(1) Soporte para rollo de cinta adicional, artículo N° 00141217-xx
(2) Dispositivo de sujeción para el soporte
Los alimentadores de la serie-X pueden procesar cinta sin problema alguno cuando el desplaza-
miento lateral entre el alimentador y el rollo de cinta tiene un valor inferior a 60 mm. Si debido a
un equipamiento especificado no se puede mantener el desplazamiento máximo admisible, reco-
mendamos utilizar el soporte para un rollo de cinta adicional (pos. 1). Encaje el soporte simple-
mente en el dispositivo de sujeción (pos. 2) y desplácelo hasta quedar por debajo del
desplazamiento máximo admisible de 60 mm. El carro de componentes tiene un total de 5 dispo-
sitivos de sujeción. Cada soporte puede tomar 2 rollos de cinta de forma que se pueden posicio-
nar hasta 10 bobinas 15" (381 mm) - por encima del contenedor de cinta.
máx. 60 mm
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Carro de componentes SIPLACE serie-X
207
3.10.8 Contenedor de cinta SIPLACE serie-X
3.10.8.1 Descripción
El contenedor de cinta puede alojar carretes con un diámetro de hasta 19" (483 mm). La utiliza-
ción de las chapas separadoras se describe en el apartado 5.9.5
página 328.
3
Fig. 3.10 - 9 Carro de componentes, SIPLACE serie-X, con contenedor de cinta
(1) Carro de componentes
(2) Posición de los semiejes
(3) Recipiente de desechos de cinta
(4) Contenedor de cinta
(5) Chapa separadora
(6) Semieje (aumentado)
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx Edición 01/2011
208
3.10.8.2 Diámetro máximo del rollo de cinta en función de la altura del transporte de TCI
3
INDICACIÓN: 3
En carros de componentes de la serie-X no necesita por regla general ningún semieje. Sin
embargo, si en el alimentador-X se presenta de forma creciente el mensaje de error "Timeout",
recomendamos a pesar de todo utilizar semiejes.
3.10.9 Vertedor inclinado para desechos de cinta
3

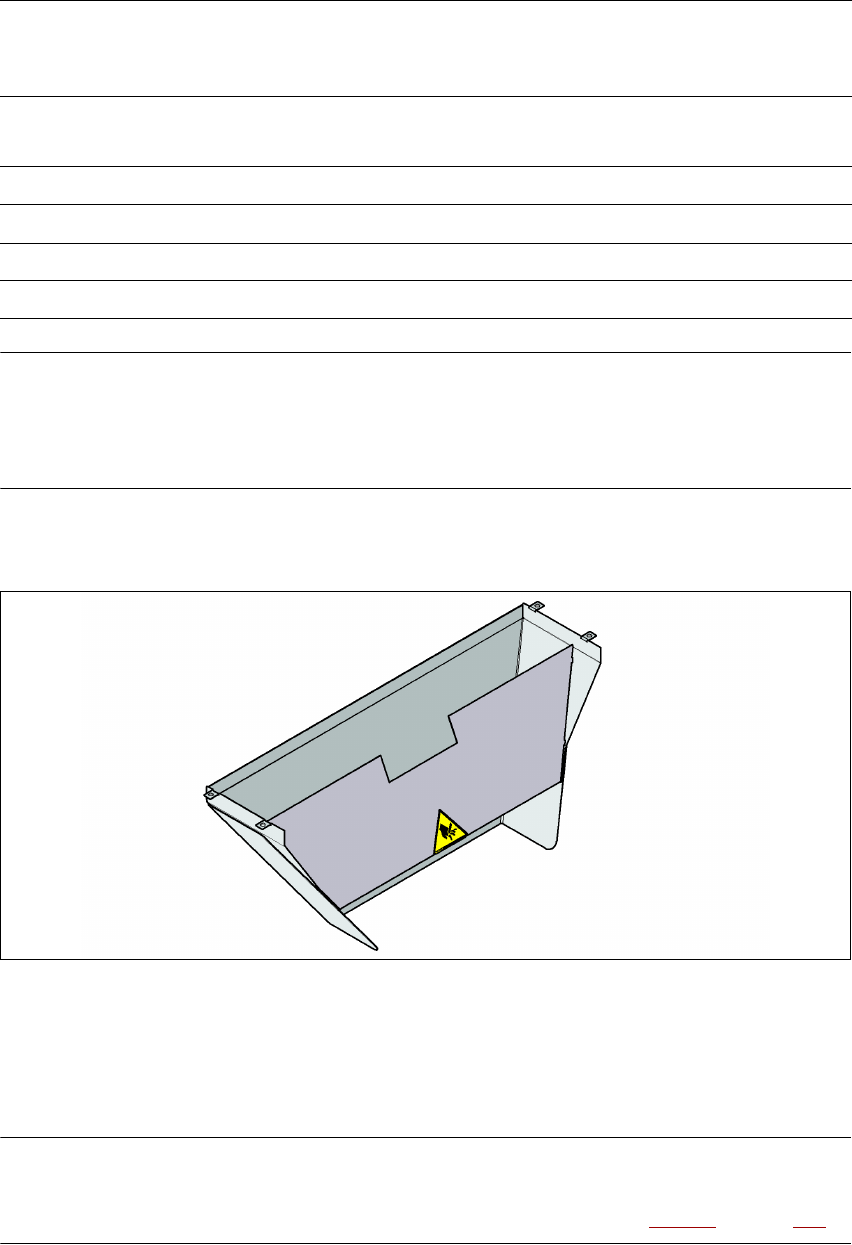

Fig. 3.10 - 10 Vertedor inclinado para desechos de cinta para el dispositivo para retraer el carro de componentes
De acuerdo a la altura del transporte de la tarjetas de circuitos impresos se puede ajustar la lon-
gitud del vertedor inclinado para desechos de cinta de forma que los recortes de cinta son con-
ducidos directamente al recipiente de desechos de cinta del carro de componentes.
INDICACIÓN 3
El vertedor inclinado para desechos de cinta para la serie-X solamente se puede instalar en el
dispositivo para retraer el carro de componentes para la serie-X (ver Fig. 5.15 - 3, página 348).
Sin soporte para el
rollo de cinta
adicional
Con soporte para el rollo de cinta
adicional
Altura del transporte de
TCI del carro de CO
Diámetro del rollo de
cinta
Diámetro del rollo de cinta
Sin semieje Con semieje
830 mm 17" 15" < 15"
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
