3.4.2 Vista general de grupos constructivos SIPLACE X4
3
Fig. 3.4 - 2 Máquina automática X4 - vista general de grupos constructivos
(1) Bastidor de la máquina
(2) Transporte de TCI (transporte doble flexible)
(3) Grupo adosado en el lado de entrada de TCI
(4) Dispositivo para retraer el carro de componentes, cortadora de cinta, canal guía de la cinta
vacía (4x)
(5) Portal 1 con cabezal de colocación
(6) Portal 2 con cabezal de colocación
(7) Grupo adosado en el lado de salida de TCI
(8) Portal 3 con cabezal de colocación
(9) Pantalla (2x)
(10) Teclado (2x)
(11) Portal 4 con cabezal de colocación
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Vista general de grupos constructivos
123
3.4.3 Vista general de grupos constructivos SIPLACE X3
3

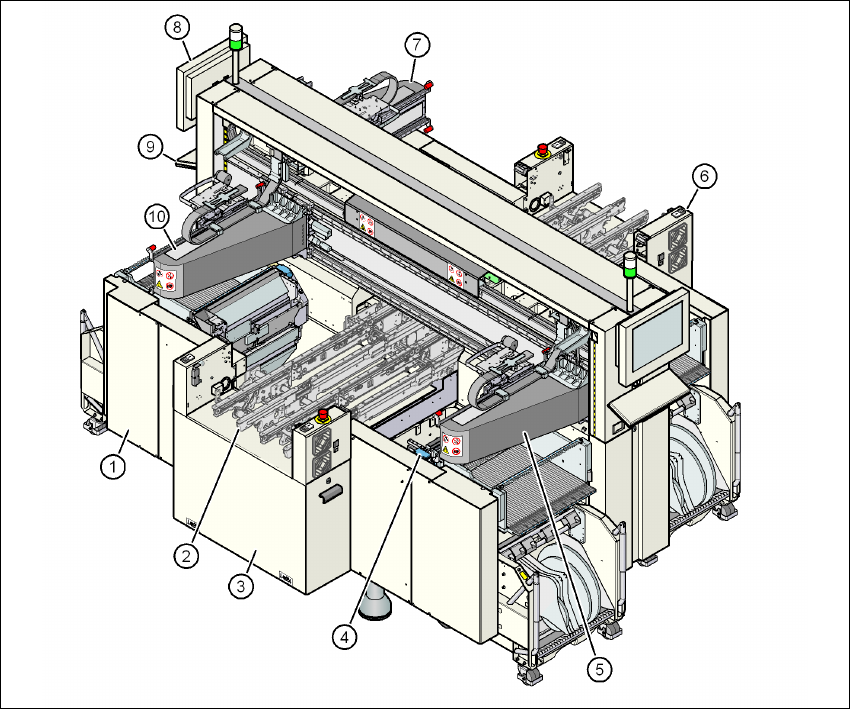

Fig. 3.4 - 3 Máquina automática X3 - vista general de grupos constructivos
(1) Bastidor de la máquina
(2) Transporte de TCI (transporte doble flexible)
(3) Grupo adosado en el lado de entrada de TCI
(4) Dispositivo para retraer el carro de componentes, cortadora de cinta, canal guía de la cinta
vacía (4x)
(5) Portal 1 con cabezal de colocación
(6) Grupo adosado en el lado de salida de TCI
(7) Portal 3 con cabezal de colocación
(8) Pantalla (2x)
(9) Teclado (2x)
(10) Portal 4 con cabezal de colocación
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Vista general de grupos constructivos A partir de la versión de software SR.70x.xx Edición 01/2011
124
3.4.4 Vista general de grupos constructivos SIPLACE X2
3
Fig. 3.4 - 4 Máquina automática X2 - vista general de grupos constructivos
(1) Bastidor de la máquina
(2) Transporte de TCI (transporte doble flexible)
(3) Grupo adosado en el lado de entrada de TCI
(4) Dispositivo para retraer el carro de componentes, cortadora de cinta, canal guía de la cinta
vacía (4x)
(5) Portal 1 con cabezal de colocación
(6) Grupo adosado en el lado de salida de TCI
(7) Portal 3 con cabezal de colocación
(8) Pantalla (2x)
(9) Teclado (2x)
