Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011 194 3.9.5.1 Descripción Con la ayuda de la interf az de ener…

100%1 / 452
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
193
3.9.5 Interfaz de datos y de energía para alimentadores-X
Artículo N° 00141247-xx interfaz de datos y de energía para alimentador X
3
Fig. 3.9 - 17 Interfaz de datos y de energía para alimentadores-X
(1) Tecla para soltar el trinquete de desbloqueo
(2) Panel de mando
(3) Cable de datos
(4) Cable de alimentación de corriente
(5) Caja del sistema electrónico
(6) Patas plegables
(7) Perfil Omega para la guía de los alimentadores
(8) Trinquete de bloqueo
(9) Agujero de alojamiento para el perno de centrado delantero del alimentador
(10) Placa básica
(11) Portabobinas
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
194
3.9.5.1 Descripción
Con la ayuda de la interfaz de energía / datos,los alimentadores-X pueden colocarse en servicio
fuera de la máquina automática y de la posición de equipamiento previo. La interfaz consta de un
marco de aluminio con perfil Omega (pos. 7 en la Fig. 3.9 - 15
, página 191) para la recepción y
guía de los alimentadores. El alimentador se coloca,al igual que con el carro de componentes
X,con las guías de deslizamiento sobre el perfil Omega y se desplaza hacia adelante hasta que
el perno de centrado delantero del alimentador penetre completamente en el agujero de recep-
ción (pos. 9 en la Fig. 3.9 - 15
, página 191). El trinquete de bloqueo (pos. 8 en la Fig. 3.9 - 15,
página 191
) fija el alimentador en esta posición. Para retirar el alimentador pulse simplemente la
tecla de desbloqueo (pos. 1 en la Fig.
3.9 - 15
, página 191). El trinquete de bloqueo (pos. 8 en la Fig. 3.9 - 15, página 191) se presiona
hacia abajo y libera el alimentador. Las patas plegables (pos. 6 en la Fig. 3.9 - 15
, página 191)
estabilizan la posición de la interfaz de datos y energía, especialmente en alimentadores anchos.
La caja del sistema electrónico (pos. 5 en la Fig. 3.9 - 15
, página 191) contiene el sistema elec-
trónico de mando para la interfaz de datos y de energía. El panel de control (pos. 2 en la Fig. 3.9
- 15, página 191) consta de pulsador de arranque, pulsador de parada y dos LEDs para la visua-
lización de estado. La comunicación con un PC tiene lugar a través del cable de datos (pos. 3 en
la Fig. 3.9 - 15
, página 191). El cable de alimentación de corriente (pos. 4 en la Fig. 3.9 - 15, pá-
gina 191
) se conecta a la alimentación de corriente suministrada.
3.9.5.2 Utilización
La interfaz de datos y de energía sirve para la comprobación, el mantenimiento y la reparación
de alimentadores X. Además puede utilizarse para la producción - TCI es para el equipamiento
previo. Para ello, la interfaz de datos y de energía se fija a la placa básica (pos. 10 en la Fig. 3.9
- 19, página 197). El portabobinas también está montado en la placa básica (pos. 11 en la Fig.
3.9 - 19
, página 197). Con la cinta de componentes Ud. puede controlar o especificar de nuevo
el ancho de paso, la posición de recogida y la velocidad de transporte. Unas instrucciones de ser-
vicio detalladas describen la manipulación de la interfaz y los trabajos de servicio correspondien-
tes.
3.9.5.3 Volumen de suministro
– Single Slot IFDE
a
– Bloque de alimentación, 100 - 120 / 200 - 240 V CA, +30V CC, 4,3 A
– Placa básica con brazo de bobinas
– Instrucciones de servicio
a) IFDE (Interfaz de datos y energía)
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
195
3.9.6 Sujeción para cargadores superficiales para el carro de componentes
SIPLACE serie-X
Artículo N° 00141285-xx Sujeción para cargadores superficiales serie-X
3

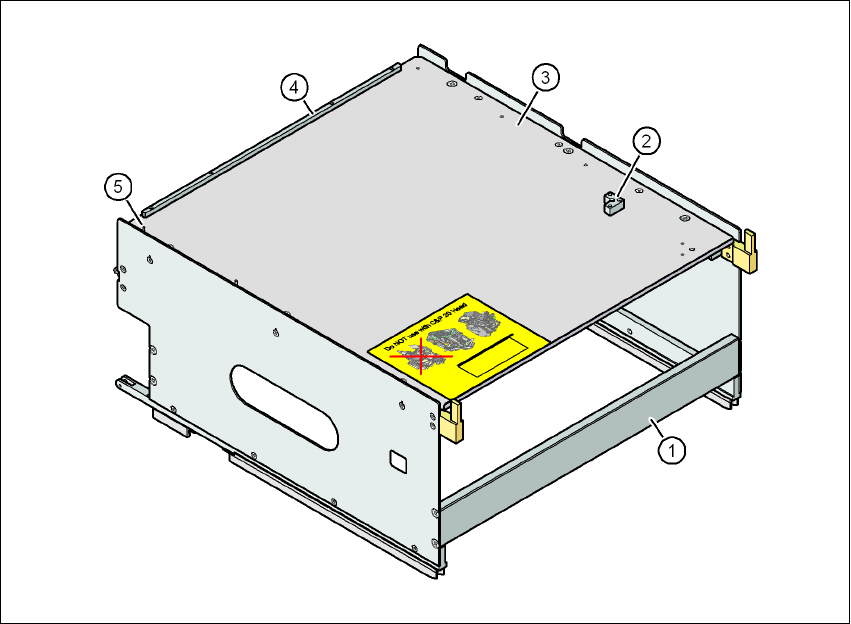

Fig. 3.9 - 18 Sujeción para cargadores superficiales
(1) Sujeción para cargadores superficiales de SIPLACE serie-X
(2) Ángulo de sujeción para el 2o cargador superficial JEDEC
(3) Soporte de cargadores superficiales
(4) Regletas de tope para el cargador superficial JEDEC
(5) Pasador de ajuste - Punto cero del cargador superficial JEDEC
3
Los cargadores superficiales JEDEC colocados de forma individual o los cargadores waffle-pack
pueden fijarse con imanes sobre el soporte de cargadores superficiales. Si se colocan dos car-
gadores superficiales JEDEC, se deben fijar con regletas de bloqueo y fijación como las que se
utilizan en los soportes de cargadores superficiales del CMC.
Pieza: Artículo N°:
Imán 00316593-xx
Regleta de bloqueo y fijación para cargadores JEDEC 00372615-xx
