Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx
Edición 01/2011
388
6
6
6.2.3 Dimensiones para la estación de acoplamiento con carro de componentes
acoplado
6

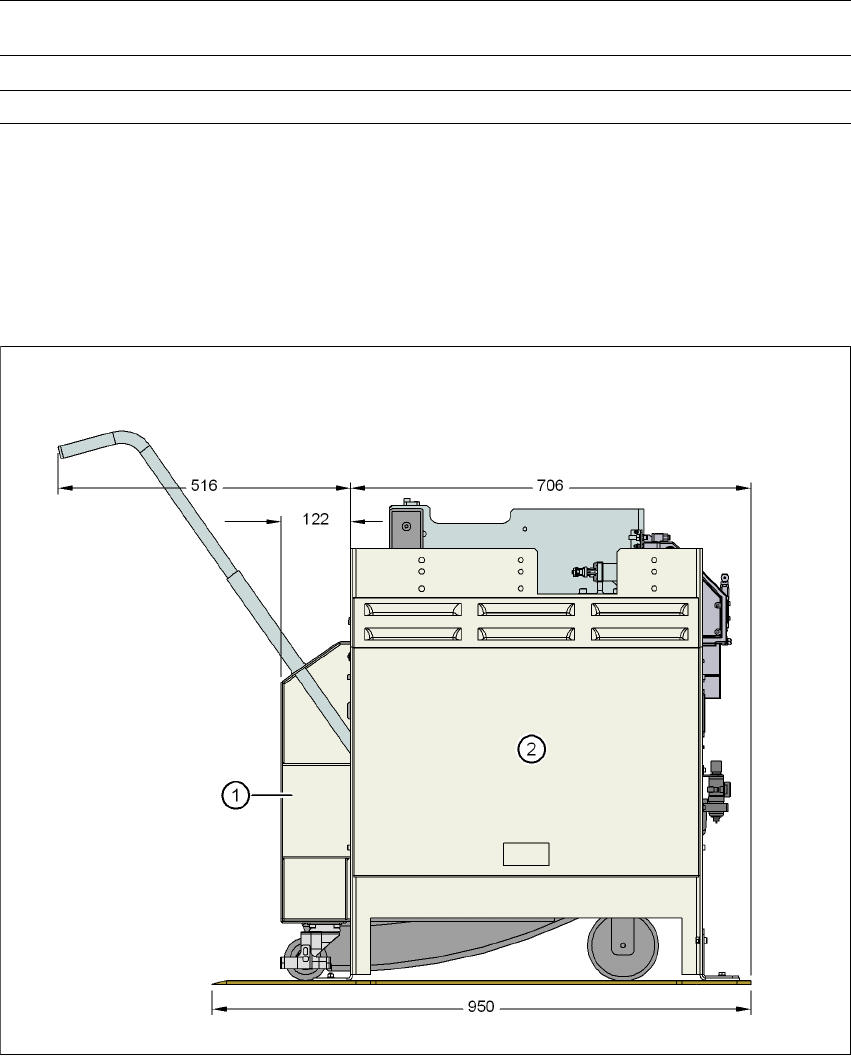

Fig. 6.2 - 3 Estación de acoplamiento con carro de componentes acoplado - medidas en milímetros
(1) Carro de componentes
(2) Estación de acoplamiento
Corriente nominal 3,5 A (230 V CA)
7 A (115 V CA)
Potencia aparente nominal 0,8 kW
Protección por fusibles 2 x 8 A
a) Bajo condiciones atmosféricas normales a 20 °C y 1013 hPa
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 01/2011
389
6.2.4 Elementos de visualización y operación
6

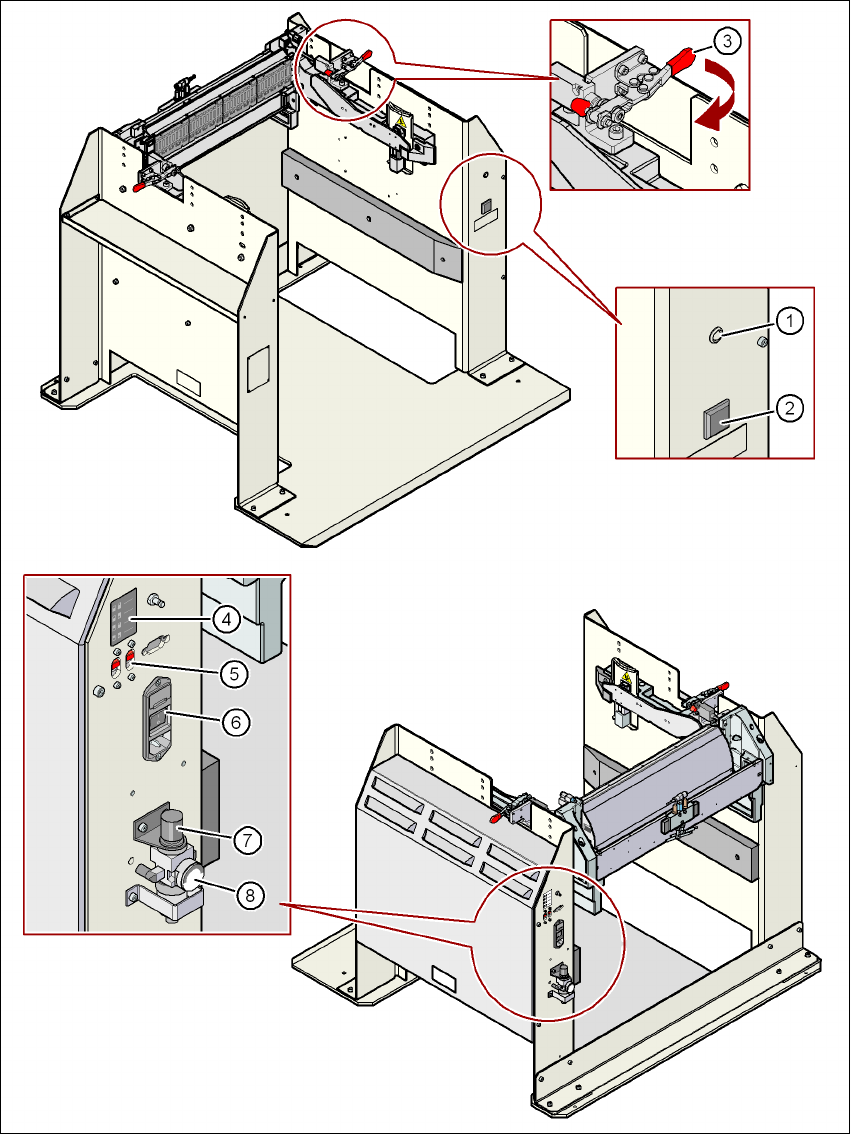

Fig. 6.2 - 4 Estación de acoplamiento - elementos de visualización y operación
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx
Edición 01/2011
390
Leyenda correspondiente a la Fig. 6.2 - 4
, página 389.
(1) Lámpara piloto para la alimentación de la red
(2) Pulsador para bloquear y desbloquear todos los alimentadores en el carro de componentes
(3) Tensor horizontal para fijar la palanca de la mesa de componentes en la posición "cerrado"
(4) Etiqueta con representación del interruptor S1 y S2 para el direccionamiento del bus CAN
(5) Interruptor S1 y S2 para el ajuste de la dirección de bus CAN
(6) Interruptor de red
(7) Botón giratorio para ajustar la presión de servicio
(8) Manómetro para visualizar la presión de servicio
