Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Cabezal de colocación A partir de la vers ión de softw are SR.70x.xx Edición 01/2011 130 y retención 3 Fig. 3.5 - 4 SIPLACE MultiSt ar - …
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
129
3.5.2 SIPLACE MultiStar
3
Fig. 3.5 - 3 SIPLACE MultiStar - vista frontal, grupos funcionales parte 1
(1) Estrella con 12 segmentos
(2) Segmento con accionamiento DP integrado
(3) Par motor para accionamiento de estrella
(4) Placa distribuidora intermedia
(5) Tarjeta para el mando de 12 accionamientos DP
(6) Conexión de aire comprimido para las toberas de Venturi del circuito de recogida / colocación
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Cabezal de colocación A partir de la versión de software SR.70x.xx Edición 01/2011
130
y retención
3

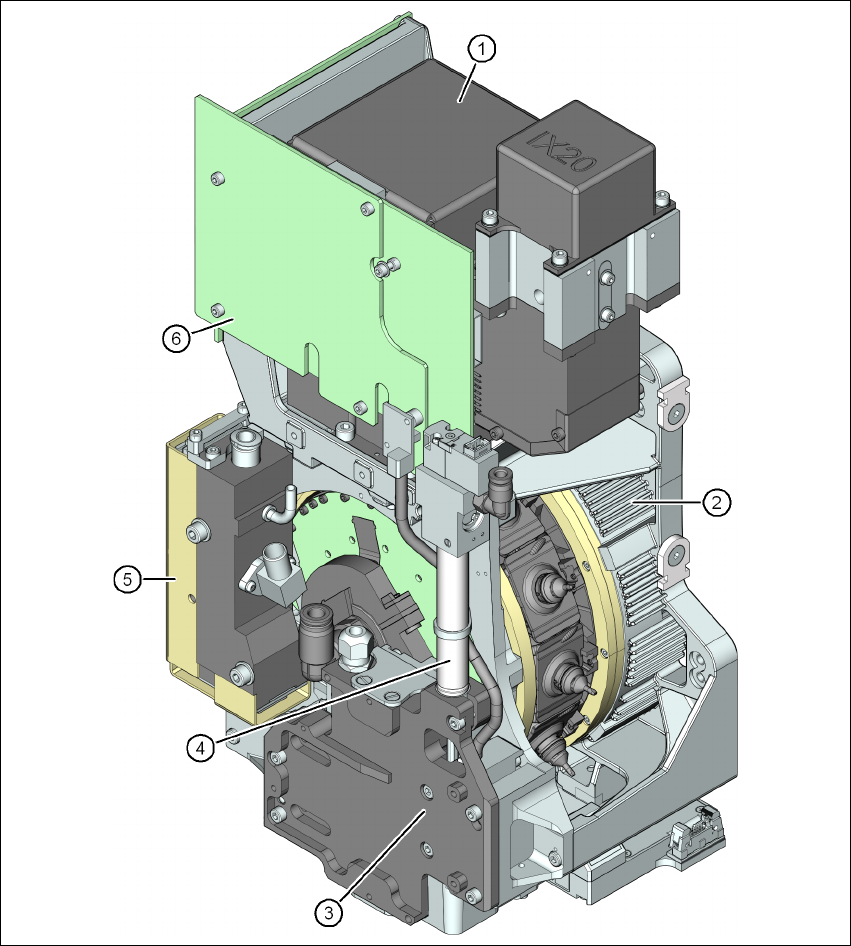

Fig. 3.5 - 4 SIPLACE MultiStar - vista frontal, grupos funcionales parte 2
(1) Cámara de componentes C&P, tipo 30, 27 x 27, digital
(2) Par motor para accionamiento de estrella
(3) Accionamiento-Z (motor lineal)
(4) Cilindro recuperador
(5) Válvula reguladora de presión
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
131
3
Fig. 3.5 - 5 SIPLACE MultiStar - vista de atrás, grupos funcionales parte 3
(1) Sensor de componentes
(2) Posición de montaje para una altura del componente de hasta 11,5 mm
(3) Posición de montaje para una altura del componente de hasta 6 mm
3.5.2.1 Descripción
La MultiStar unifica las dos propiedades opuestas como alto rendimiento de colocación y elevada
flexibilidad. En componentes hasta 27 x 27 mm² funciona la MultiStar según el proceso
Collect&Place, es decir con un elevado rendimiento de colocación. Para ello, los componentes se
centran ópticamente con la cámara - CO integrada. En el caso de componentes grandes hasta
