3.10.2 Descripción
El contenedor de rollos de cinta (pos. 3 en la Fig. 3.10 - 3) en la ejecución estándar acepta rollos
de hasta 17" (432 mm).
Entre el contenedor de cinta y el carro de componentes se encuentran a la izquierda y a la dere-
cha dos ranuras de 5 mm (pos. 4 en la Fig. 3.10 - 3
, página 200) para la recepción de listas de
equipamiento.
En la parte inferior del chasis se encuentra el depósito extraíble de desechos de cinta (pos. 5 en
la Fig. 3.10 - 3
, página 200). Los desechos de cinta son conducidos a través de un canal al de-
pósito de desechos de cinta, el cual debe vaciarse de acuerdo a la cantidad de desechos que se
presente.
Los asideros (pos. 6 en la Fig. 3.10 - 3
, página 200) se pueden rebatir hacia arriba o hacia abajo.
INDICACIÓN 3
Para el servicio de la máquina automática deben estar acoplados todos carros de componentes,
cambiador matricial de cargadores o cambiador de waffle-pack. Ocupe posiciones libres con ali-
mentadores - Dummy, como se describe en el apartado 2.6.5.1, página 86.
3.10.3 Datos técnicos
3
Longitud x ancho 727 x 592 mm²
752 x 592 mm² con recipiente de desechos
Altura de la mesa de componentes 819,5 mm para una altura de transporte de TCI de 830 mm
889,5 mm para una altura de transporte de TCI de 900 mm
919,5 mm para una altura de transporte de TCI de 930 mm
939,5 mm para una altura de transporte de TCI de 950 mm
Altura del transporte de TCI 830 mm ± 15 mm (opción)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (estándar)
950 mm ± 15 mm (opción SMEMA)
Altura de los asideros rebatidos 969 mm
Número de posiciones 40 (alimentador de cinta-X 8 mm)
Peso
sin alimentadores
con alimentadores en todas las
posiciones
80,4 kg
139,6 kg
Diámetro del rollo de cinta
estándar
máximo
hasta 432 mm (17")
483 mm (19")
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx Edición 01/2011
202
3.10.4 Marcas de centrado en el carro de componentes de SIPLACE serie-X
3

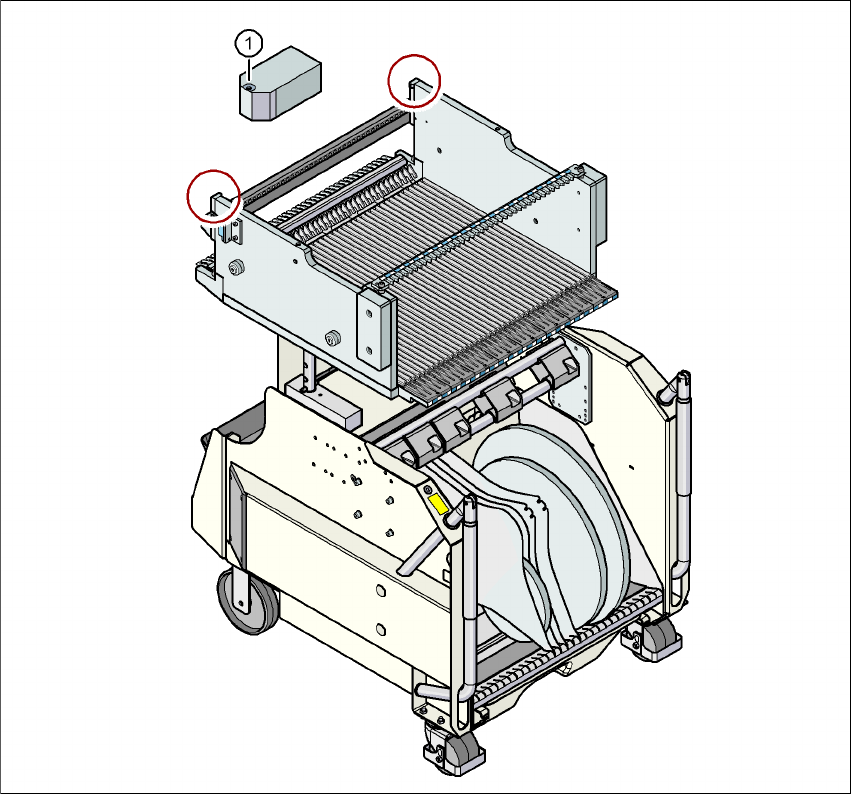

Fig. 3.10 - 4 Marcas de centrado en el carro de componentes de SIPLACE serie-X
(1) Marcas de centrado en el carro de componentes
Después de acoplar el carro de componentes de SIPLACE serie-X la máquina detecta la ausen-
cia de marcas de centrado del carro de componentes.
Para componentes con una longitud de canto inferior a 0,5 mm, es decir componentes 0402 y
más pequeños, antes de recoger el primer componente se determina la posición del mismo con
la bolsa de cinta.
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Carro de componentes SIPLACE serie-X
203
3.10.5 Dimensiones del carro de componentes, SIPLACE serie-X
3
Fig. 3.10 - 5 Dimensiones del carro de componentes, SIPLACE serie-X, todas las medidas en milímetros
