Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 Vision system (Sistema óptico) 167 3.8.3 Cámara de componentes C&P , tipo…
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Vision system (Sistema óptico) A partir de la versión de software SR.70x.xx Edición 01/2011
166
3.8.2.3 Cámaras - IC y FC en la máquina automática X2
3

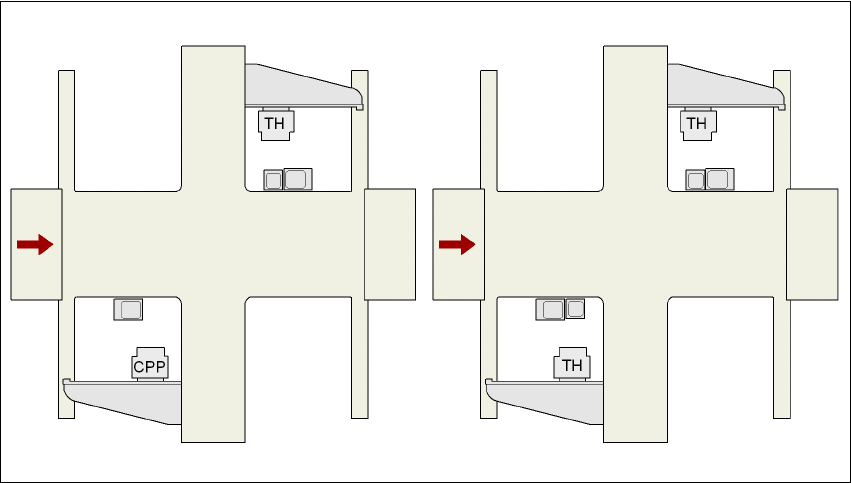

Fig. 3.8 - 3 Cámaras - IC y FC en la máquina automática X2
CPP MultiStar
TH TwinStar
25 Cámara - FC, tipo 25
33 Cámara - IC, tipo 33
P1, P3 Portal 1, portal 3
25 y 33
33 y 25
25 y 33
P3 P3
P1
P1
33
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Vision system (Sistema óptico)
167
3.8.3 Cámara de componentes C&P, tipo 30, 27 x 27, digital
3.8.3.1 Estructura
3

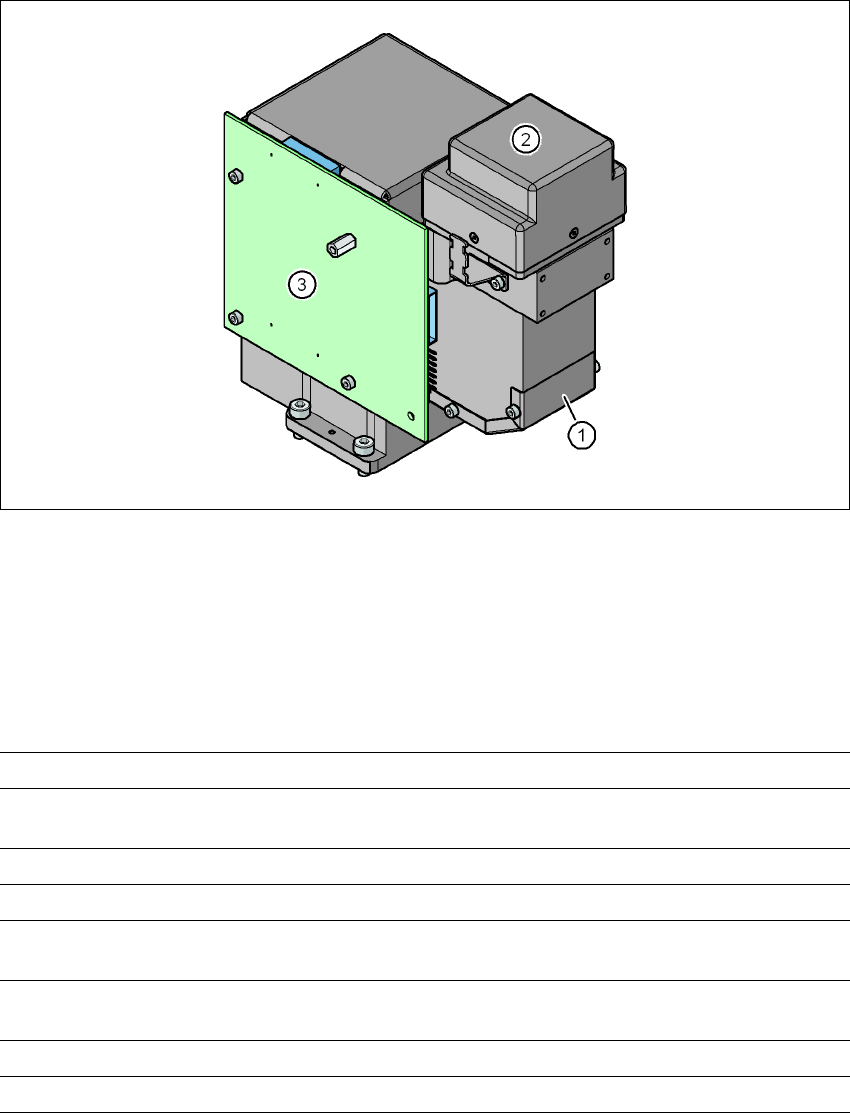

Fig. 3.8 - 4 Cámara de componentes C&P, tipo 30, 27 x 27, digital
(1) Sistema óptico de la cámara de componentes e iluminación
(2) Amplificador de la cámara
(3) Mando de iluminación
3.8.3.2 Datos técnicos
3
Dimensiones del componente 0,3 x 0,3 mm² hasta 27 x 27 mm²
Gama de componentes 01005hasta 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Trama de patillas mín. 0,3 mm
Ancho de patillas mín. 0,15 mm
Trama bolita mín. 0,25 mm para CO < 18 x 18 mm²
0,35 mm para componentes ³ 18 x 18 mm²
Diámetro bolita mín. 0,14 mm para componentes < 18 x 18 mm²
0,2 mm para componentes 18 x 18 mm²
Campo visual 32 x 32 mm²
Tipo de iluminación luz incidente (5 niveles de libre programación)
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Vision system (Sistema óptico) A partir de la versión de software SR.70x.xx Edición 01/2011
168
3.8.4 Cámara - CO, estacionaria, P&P, tipo 33, 55 x 45, digital
3.8.4.1 Estructura
3
Fig. 3.8 - 5 Estructura de la cámara - CO, estacionaria, P&P , tipo 33, 55 x 45, digital
3.8.4.2 Datos técnicos
3
(1) Caja con cámara integrada y amplifica-
dor de la cámara
(2) Placa de vidrio - debajo plano de ilumi-
nación y plano óptico
Dimensiones del componente 0,5 x 0,5 mm² hasta 55 x 45 mm²
Gama de componentes 0402, MELF, SO, PLCC, QFP, condensadores electrolíticos,
BGA
Trama de patillas mín. 0,3 mm
Ancho de patillas mín. 0,15 mm
Trama bolita mín. 0,35 mm
Diámetro bolita mín. 0,2 mm
Campo visual 65 x 50 mm²
Tipo de iluminación luz incidente (6 niveles de libre programación)
