Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador matricial de cargadores
Edición 01/2011
401
6.3.4.2 Elementos de operación
6
Fig. 6.3 - 2 Cambiador matricial de cargadores, vista posterior
(1) Interruptor principal
(2) Pulsador de PARADA DE EMERGENCIA
(3) Torre 1 para la recepción de máx. 30 soportes de cargadores superficiales (hasta 60 JEDEC-
Trays)
(4) Torre 2 para el alojamiento de máx. 40 soportes de cargadores superficiales (hasta 40 JE-
DEC-Trays)
(5) Punto de aplicación de la manivela para el ajuste de altura del cambiador matricial de carga-
dores
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador matricial de cargadores A partir de la versión de software SR.70x.xx
Edición 01/2011
402
6.3.5 Dimensiones de la máquina automática X4 con CMC
6
6

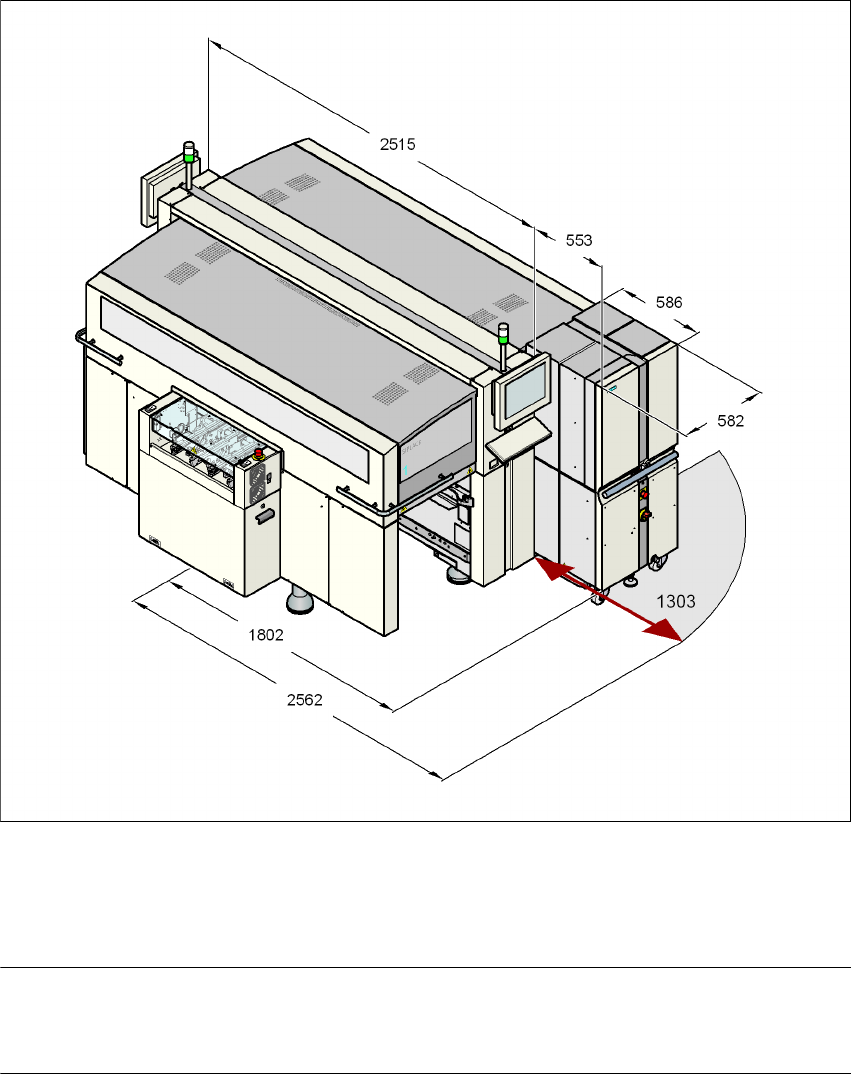

Fig. 6.3 - 3 Dimensiones de la máquina automática X4 con cambiador matricial de cargadores en milímetros
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador matricial de cargadores
Edición 01/2011
403
6.3.6 Dimensiones de la máquina automática X3 con CMC
6
6
6
6

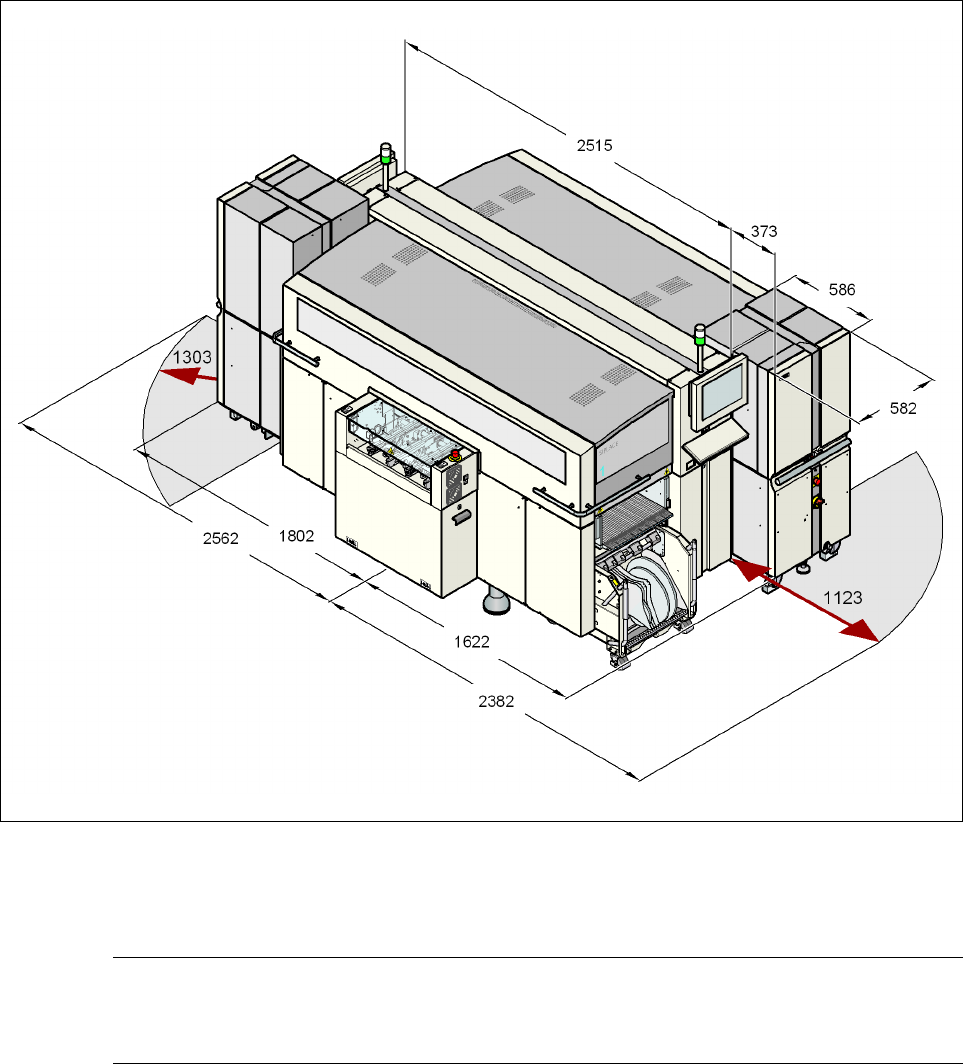

Fig. 6.3 - 4 Dimensiones de la máquina automática X3 con cambiador matricial de cargadores en milímetros
6
6
6
INDICACIÓN 6
En las posiciones 2 y 4 puede acoplarse un cambiador matricial de cargadores en lugar de un
carro de componentes.
