Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Cabezal de colocación A partir de la versión de software SR.70x.xx Edición 01/2011
134
3.5.2.5 Posiciones de montaje del MultiStar en las máquinas automáticas
3.5.2.6 MultiStar en modo Collect&Place
En este modo el MultiStar procesa componentes pequeños.
3

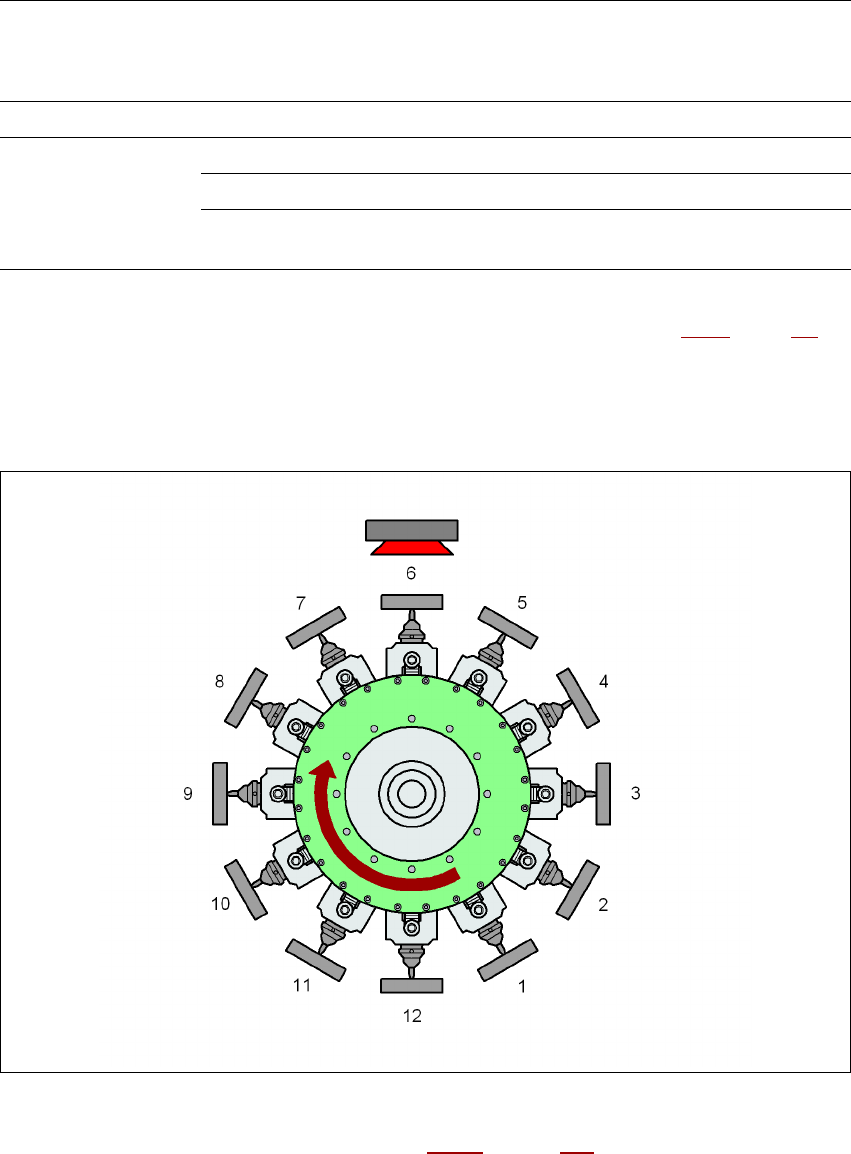

Fig. 3.5 - 6 MultiStar - modo Collect&Place
K_BE Componente pequeño (ver la tabla 3.5 - 1, página 133)
Tipo 30/38 Cámara - CO, tipo 30 ó tipo 38
1 ... 12 Secuencia de los componentes recogidos
Máquina
automática de
colocar
Posición de
montaje
a
cabezal CPP
Altura del
componente máx.
Cámara Vision
SIPLACE X4I solamente abajo 6 mm Cámara del cabezal
SIPLACE X4, X3, X2 abajo 6 mm Cámara del cabezal
arriba 8,5 mm Cámara del cabezal
solamente arriba 11,5 mm
Cámara - CO estaciona-
ria
Tab. 3.5 - 3 Posiciones de montaje del cabezal CPP en las máquinas automáticas
a) Por favor, observe las reglas para la altura de las posiciones de montaje en el apartado 3.5.2.2, página 132.
Tipo 30/38
K_BE
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
135
3.5.2.7 MultiStar en modo mixto
En este modo se procesan componentes pequeños hasta componentes de tamaño medio.
3
Fig. 3.5 - 7 MultiStar - modo mixto
K_BE Componente pequeño (ver la tabla 3.5 - 1, página 133)
M_BE_1 Componente de tamaño medio, tipo 1 (ver la tabla 3.5 - 1
, página 133)
M_BE_2 Componente de tamaño medio, tipo 2 (ver la tabla 3.5 - 1
, página 133)
Tipo 30/38 Cámara - CO, tipo 30 ó tipo 38
Tipo 33 Cámara - CO estacionaria, tipo 33
1 ... 8 Secuencia de los componentes recogidos
1 ... 12 Secuencia de los componentes recogidos
3
Los segmentos adyacentes del cabezal CPP no pueden tomar componentes del tipo M_BE_2,
cuando las diagonales de los componentes de tamaño medio, tipo 2 (M_BE_2) es superior a
39,8 mm.
Tipo 30/38 Tipo 30/38
Tipo 33 Tipo 33
K_BE
M_BE_2
M_BE_1
K_BE
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Cabezal de colocación A partir de la versión de software SR.70x.xx Edición 01/2011
136
3.5.2.8 MultiStar en modo Pick&Place ampliado
En este modo el MultiStar puede colocar toda la gama de componentes del 01005 hasta
50 x 40 mm². Por último se recoge el componente grande, se centra ópticamente y se coloca
como primer CO.
3

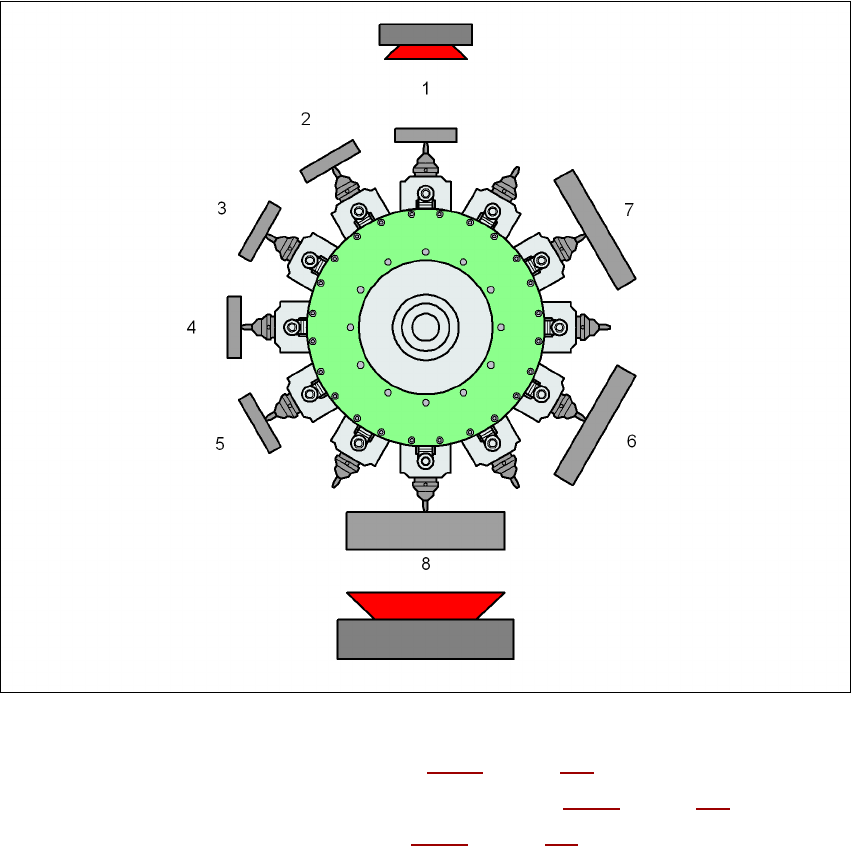

Fig. 3.5 - 8 MultiStar - modo mixto
K_BE Componente pequeño (ver la tabla 3.5 - 1, página 133)
M_BE_2 Componente de tamaño medio, tipo 2 (ver la tabla 3.5 - 1
, página 133)
G_BE Componente grande (ver la tabla 3.5 - 1
, página 133)
Tipo 30/38 Cámara - CO, tipo 30 ó tipo 38
Tipo 33 Cámara - CO estacionaria, tipo 33
1 ... 8 Secuencia de los componentes recogidos
3
Los segmentos adyacentes del cabezal CPP no pueden tomar componentes del tipo M_BE_2 y
G_BE, cuando las diagonales de estos componentes es superior a 39,8 mm.
En modo Pick&Place básico, en un ciclo se coloca solamente un componente grande. En ello el
cabezal CPP funciona como un cabezal Pick&Place.
Tipo 30/38
K_BE
G_BE
Tipo 33
M_BE_2
