Instalación y puesta en servicio Instru cciones de servicio SIPLACE Serie-X Instalación de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 254 4.3.9 Mont ar el transporte de entrada 4.3…
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
253
→ Controle las posiciones de los interruptores S1
1: ON
2: Sin utilizar
4.3.8.7 Montar la unidad de ejes
→ Levante con cuidado la unidad de ejes sobre el carril en el grupo adosado.
→ Observe que no se aplaste ningún cable.
→ Empuje hasta el tope la unidad de ejes en el grupo adosado.
→ Asegure la unidad de ejes con el tornillo cilíndrico.
→ Coloque la cubierta de makrolon.
→ Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 8
, página 241), como se
representa en la Fig. 4.3 - 9
en la página 244.
→ Bloquee las puertas.
4.3.8.8 Montaje de las chapas laterales
→ Fije el cable de puesta a tierra en cada chapa lateral (pos. 6 en la Fig. 4.3 - 8, página 241),
como se representa en la Fig. 4.3 - 9
en la página 244.
→ Fije la chapa lateral con 6 tornillos cilíndricos en el bastidor de la máquina.
INDICACIÓN 4
Si está desmontado el transporte de entrada, continúe con el apartado 4.3.9
" Montar el trans-
porte de entrada" en la página 254.
Si el transporte de entrada está montado, continúe los trabajos de montaje con el apartado
4.3.14 "Montar la lámpara de aviso" en la página 270.
X09_3sq X09_3sq 03050896 Encajar el enchufe
X10_3sq X10_3sq 03050895 Encajar el enchufe
X11_3sq X11_3sq 03050906 Encajar el enchufe
X12_3sq X12_3sq 03050905 Encajar el enchufe
X30_1sq X30_1sq 03010054 Apretar
X30_2sq X30_2sq 03010054 Apretar
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
254
4.3.9 Montar el transporte de entrada
4.3.9.1 Herramientas
– Llave de espigón hexagonal, DIN 911, juego
– Destornillador para tornillos de cabeza ranurada en cruz, dimensiones 1
4.3.9.2 Montaje
4

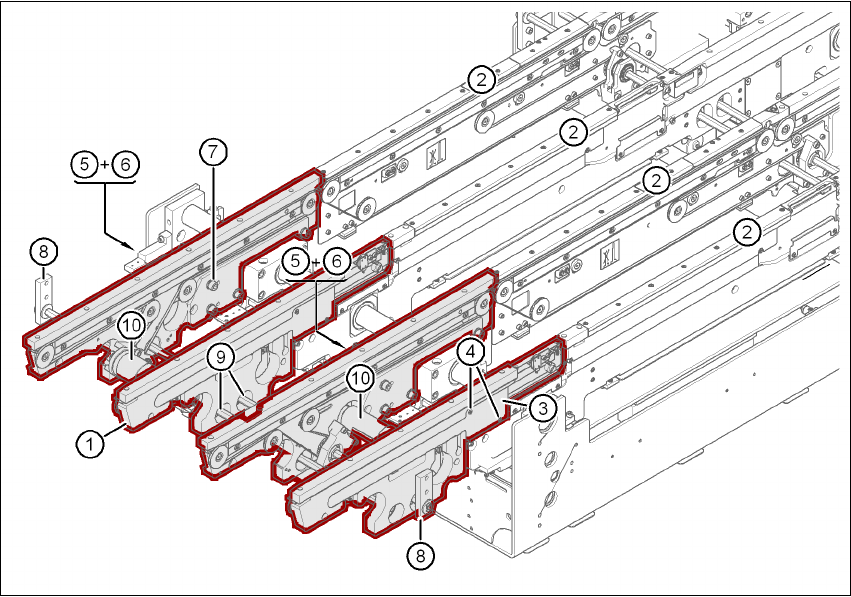

Fig. 4.3 - 14 Transporte de entrada - transporte doble
(1) Parte lateral, transporte de entrada
(2) Parte lateral, transporte de procesamiento 1
(3) Cubierta de cables 20 x 200
(4) Tornillo avellanado, ISO 7046, M 3x6, 2 Unid. por cada cubierta de cables
(5) Cubierta de cables 20 x 310
(6) Tornillo cilíndrico DIN 912, M 3x5, 1 Unid. por cada cubierta de cables
(7) Tornillo cilíndrico DIN 912, M 6x16, y arandela, 4 Unid. por cada parte lateral
(8) Guía - árbol hexagonal
(9) Árbol hexagonal (transporte sencillo: uno, transporte doble: dos)
(10) Unidad motriz
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
255
→ Desmonte las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 14, página 254) del transporte
de entrada (pos. 1 en la Fig. 4.3 - 14
, página 254).
→ Coloque con cuidado la parte lateral (pos. 1 en la Fig. 4.3 - 14
, página 254) al lado de la parte
lateral del transporte de procesamiento (pos. 2 en la Fig. 4.3 - 14
, página 254).
CUIDADO 4
Observe no cizallar ningún cable de las barreras de luz o de los motores de accionamiento.
→ Fije cada parte lateral con 4 tornillos cilíndricos M 6x16 y las correspondientes arandelas
(pos. 7 en la Fig. 4.3 - 14
, página 254).
→ Conecte los cables eléctricos de las barreras de luz y de los motores de accionamiento.
→ Fije las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 14
, página 254).
→ Introduzca el árbol hexagonal (pos. 9 en la Fig. 4.3 - 14
, página 254) en la unidad motriz (pos.
10 en la Fig. 4.3 - 14
, página 254).
→ Observe que la guía del árbol hexagonal (pos. 8 en la Fig. 4.3 - 14
, página 254) siempre in-
dique hacia la parte lateral del transporte, en la que está fija la unidad motriz (pos. 10 en la
Fig. 4.3 - 14
, página 254).
