Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X Cambiador de pipetas A partir de la versión de software SR.70x.xx Edición 01/2011 360 6.1.1.8 Indicaciones p ara el manejo → Si llena un cargador por pr …
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
359
6.1.1.7 Montaje
El cambiador de pipetas en la máquina automática X4I (ver Fig. 6.1 - 2, página 355) y el cambia-
dor de pipetas "Fila 1" en las máquinas automáticas X4, X3 y X2 (ver Fig. 6.1 - 3
, 6.1 - 4 y 6.1 - 5
a partir de la página 356
) están en cada caso fijos al dispositivo para retraer el carro de compo-
nentes. En las máquinas automáticas SIPLACE X4, X3 y X2 puede instalarse un segundo cam-
biador de pipetas. Para este cambiador de pipetas "Fila 2" existe un juego de montaje. Este
consta de un dispositivo para retraer y un recipiente de rechazo para pipetas (ver apartado
6.1.1.11
, página 363).
6

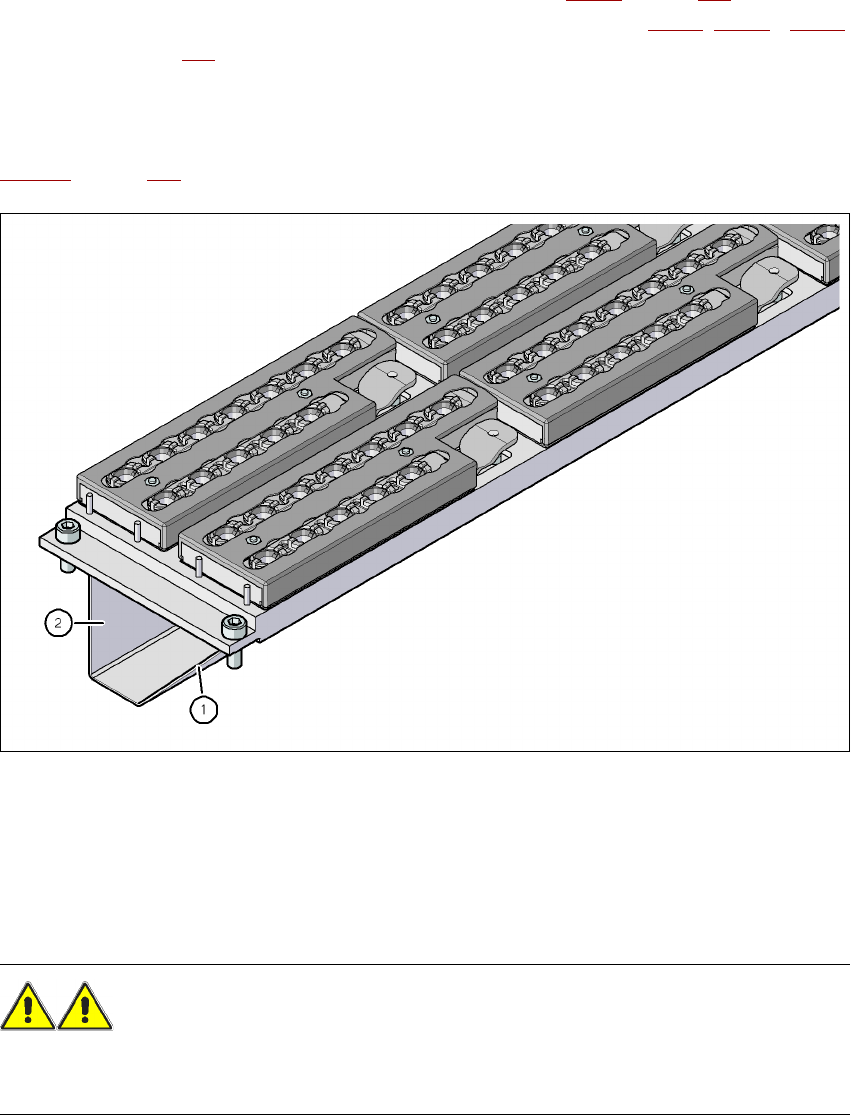

Fig. 6.1 - 6 Posición de montaje
(1) El lado inclinado muestra en dirección del dispositivo para retraer el carro de componentes
(2) El lado vertical indica en dirección del transporte de las tarjetas de circuitos impresos
→ Alinee el cambiador de pipetas de forma que el lado inclinado muestra hacia el dispositivo para
retraer el carro de componentes.
ADVERTENCIA 6
– Instale para cada cabezal de colocación solamente el cambiador de pipetas correspondiente.
¡En configuraciones mixtas existe el peligro de colisión del cabezal!
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
360
6.1.1.8 Indicaciones para el manejo
→ Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
INDICACIÓN 6
Llene los cargadores fuera de la máquina y cambie solamente cargadores completos. 6
→ Abra la placa de retención e inserte pipetas en las posiciones respectivas.
→ Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
CUIDADO 6
Los cargadores solamente se pueden llenar cuando todas las pipetas que se encuentran en
el cabezal Collect&Place se vuelven a colocar en sus cargadores. 6
INDICACIÓN 6
Evite que componentes caigan a los cargadores. Esto puede ocasionar el bloqueo de la
placa de retención. Por esta razón limpie con regularidad los cargadores y las posiciones li-
bres.
→ La programación del cambiador de pipetas se describe en las instrucciones de servicio
SIPLACE Pro.
6.1.1.9 Cambiar el cargador
→ Presione la palanca (pos. 1 en la Fig. 6.1 - 7, página 358), para soltar el cargador de la bola
del botón de presión (pos. 5 en la Fig. 6.1 - 7
, página 358). Eleve el cargador del soporte.
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
361
ADVERTENCIA 6
Una palanca que sobresale del cargador (pos. 1 en la Fig. 6.1 - 7
) puede causar una colisión del
cabezal de colocación. Por esta razón, observe que la palanca no sobresalga del cargador.
6
Fig. 6.1 - 7 Cambiador de pipetas para el SpeedStar - cambiar el cargador
(1) Palanca para elevar el cargador
(2) El pasador cilíndrico agarra en el agujero del cargador
(3) Pasador elástico para activar el microconmutador
(4) Pasador del mecanismo de empuje, desplazamiento de la placa de retención
(5) Bola del botón de presión
(6) El pasador cilíndrico agarra en el agujero oblongo del cargador
(7) Placa de retención en posición "Cargador bloqueado"
