Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de transporte de TCI 155 jeta de circuitos imp resos. En modo normal …
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de transporte de TCI A partir de la versión de software SR.70x.xx Edición 01/2011
154
3

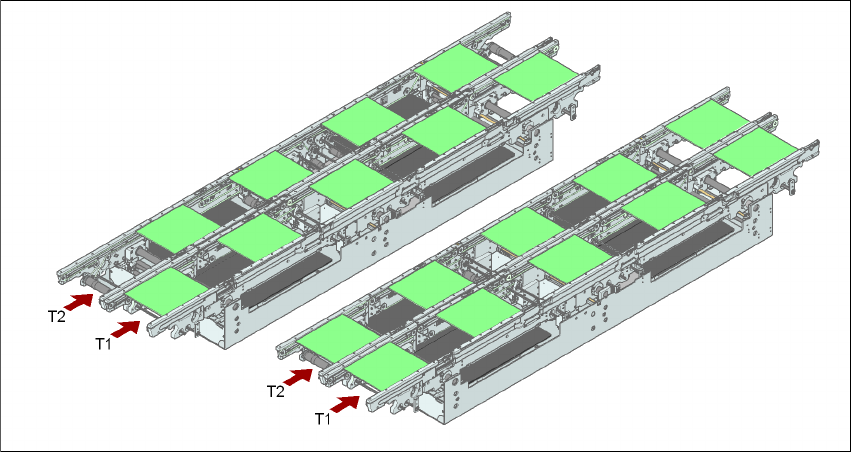

Fig. 3.7 - 4 Tipos de transporte
3.7.2.3 Transporte sincrónico
En servicio sincrónico dos tarjetas de circuitos impresos del mismo tamaño se llevan al mismo
tiempo a la posición de colocación. Estas deben procesarse como programas de colocación con-
juntos.
Con ello se posibilita el procesamiento de la cara superior e inferior de una tarjeta de circuitos
impresos en una línea. El tiempo presentado para el transporte de TCI se reduce, ya que siempre
se transportan dos tarjetas al mismo tiempo. Además se logra un mejor grado de utilización de la
configuración de pipetas.
Las tarjetas de circuitos impresos en las pistas de transporte 1 y 2 se desplazan de forma sincró-
nica (es decir las cintas de transporte son independientes una de otra pero se controlan sincróni-
camente) en los recorridos de transporte. El contenido de colocación para la pista de transporte
1 y 2 debe organizarse a través de dos circuitos individuales en un programa de colocación. (Ver
las instrucciones de servicio de la computadora SIPLACE Pro).
Si solamente está ocupada una pista de transporte al arrancar el ciclo de colocación, el circuito
individual de este recorrido de transporte se identifica como "para no colocar".
Durante el servicio sincrónico del transporte doble – TCI se desactiva la opción "Transmisión de
datos de TCI" (Whispering Down The Line). La opción "Punto Ink global" no está permitida.
3.7.2.4 I-Placement (solamente SIPLACE X4I)
Además del modo de transporte sincrónico y asincrónico se adoptó para la SIPLACE X4I el con-
cepto de colocación "I-Placement". Aquí funcionan ambos cabezales de colocación al mismo
tiempo en una zona de colocación, y colocan componentes independiente uno de otro en una tar-
Transporte sincrónicoTransporte asincrónico
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Sistema de transporte de TCI
155
jeta de circuitos impresos. En modo normal funcionan los cabezales de colocación en modo de
colocación alternante : mientras el cabezal de colocación dota una tarjeta de circuitos impresos
en una zona de colocación, el otro cabezal de colocación recoge componentes de los alimenta-
dores. Con el "I-Placement" se suprimen estos tiempos de espera de los cabezales de coloca-
ción, lo que conduce a un aumento del rendimiento de colocación.
3.7.3 Control y ajuste del ancho
3.7.3.1 Control con el menú de funciones individuales
Informaciones referentes al control del transporte de TCI y al menú de funciones individuales las
encuentra en la ayuda – online.
3.7.3.2 Ajuste automático del ancho
Las cintas transportadoras se ajustan al ancho nominal después de recibir la instrucción. En el
transporte doble son posibles diferentes anchos.
Por favor, tome de la ayuda online las informaciones detalladas respecto al cambio del ancho de
pista de transporte.
3.7.4 Datos técnicos
3.7.4.1 Datos técnicos del transporte sencillo de TCI - SIPLACE X4I
3
Lado fijo de transporte A la derecha o a la izquierda
Formatos de las TCI (longitud x ancho)
Estándar 50 x 50 mm² hasta 380 x 535 mm²
a
Espesor de TCI (estándar) 0,3 mm hasta 4,5 mm (TCI de más es-
pesor a demanda)
Abombado de la tarjeta de circuitos impresos ver apartado 3.7.8
, página 161
Peso de TCI máx. 3 kg
Espacio libre sobre la cara inferior de TCI (estándar) 25 mm ± 0,2 mm
Borde guía exento de componentes mín. 3,1 mm
Tiempo de intercambio de tarjetas de circuitos impre-
sos
< 2,5 s
Precisión de posicionamiento de TCI ± 0,5 mm
Altura del transporte de TCI 830 mm ± 15 mm (opción)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (estándar)
950 mm ± 15 mm (opción SMEMA)
Tipo de interfaz SMEMA / Siemens
b
Reconocimiento de marcas incorrectas estándar
Ajuste automático del ancho estándar
a) Observe en los anchos - TCI > 450 mm que los módulos periféricos puedan procesar también
estos anchos - TCI.
b) Opción.
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Sistema de transporte de TCI A partir de la versión de software SR.70x.xx Edición 01/2011
156
3.7.4.2 Datos técnicos del transporte doble flexible - SIPLACE X4I
3
3.7.4.3 Datos técnicos del transporte sencillo de TCI - SIPLACE X4, X3, X2
3
Lado fijo de transporte A la derecha o a la izquierda, o ambos lados
exteriores fijos de transporte
Formatos de las tarjetas de circuitos impresos (longitud
x ancho)
Transporte doble - TCI flexible
Estándar 50 x 50 mm² hasta 380 x 250 mm²
Transporte doble en modo "Transporte sencillo"
Estándar 50 x 50 mm² hasta 380 x 436,5 mm²
Espesor de TCI (estándar) 0,3 mm hasta 4,5 mm (TCI de más espesor a
demanda)
Abombado de la tarjeta de circuitos impresos ver apartado 3.7.8
, página 161
Peso de TCI máx. 3 kg
Espacio libre sobre la cara inferior de TCI
(estándar)
25 mm ± 0,2 mm
Altura del transporte de TCI 830 mm ± 15 mm (opción)
900 mm ± 15 mm (opción)
930 mm ± 15 mm (estándar)
950 mm ± 15 mm (opción SMEMA)
Tipo de interfaz SMEMA / Siemens
a
a) Opción.
Borde guía exento de componentes mín. 3,1 mm
Tiempo de intercambio de tarjetas de circuitos impresos < 2,5 s
Precisión de posicionamiento de TCI ± 0,5 mm
Tipo de transporte I-Placement, sincrónico ó asincrónico
(seleccionable a través de software)
Contenido de colocación por cada tipo de transporte igual o diferente
Ancho de tarjeta de circuitos impresos por cada tipo de
transporte
igual o diferente
Reconocimiento de marcas incorrectas sincrónico: estándar, ningún punto "Ink" global
asincrónico: estándar
Ajuste automático del ancho sincrónico: estándar
asincrónico: estándar
Lado fijo de transporte A la derecha o a la izquierda
Formatos de las tarjetas de circuitos impresos (longitud
x ancho)
estándar 50 x 50 mm² hasta 450 x 535 mm²
a
Espesor de TCI (estándar) 0,3 mm hasta 4,5 mm
(TCI de más espesor a demanda)
