6.9.2 Marcar la máquina automática con el aviso de advertencia W216
ADVERTENCIA 6
– En el montaje del sensor coplanario 3D la máquina automática debe clasificarse en clase lá-
ser 2.
– Marque para ello la máquina automática con el aviso de advertencia W216 "clase láser 2",
artículo N° 03010316-xx.
– Pegue el aviso de advertencia W216 al lado del interruptor principal en la cubierta (ver pos.
W216 en la Fig. 6.9 - 2).
6

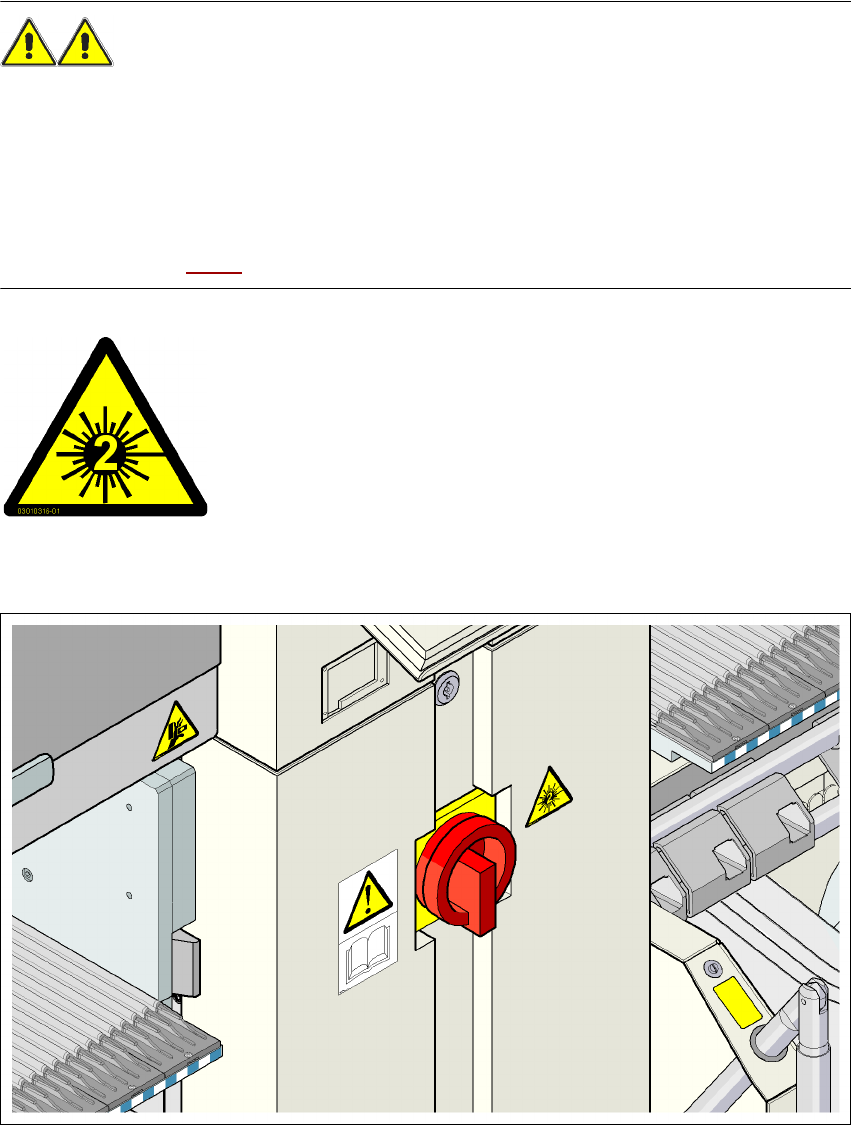

Aviso de advertencia W216 "clase láser 2" sobre la cubierta al lado del interruptor principal
artículo N° 03010316-01 (número por cada máquina automática: 1)
6
Fig. 6.9 - 2 Aviso de advertencia W216 al lado del interruptor principal
6
6
6
6
¡Radiación láser!
¡No mirar hacia el haz!
Clase láser 2
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Sensor coplanario - 3D
Edición 01/2011
415
6.9.3 Descripción
El sensor coplanario - 3D no funciona más con una fuente puntiforme de luz láser sino con una
línea de luz láser. El proceso de medición se basa en el principio de triangulación. Así es posible
generar y analizar un perfil de altura de una disposición bidimensional de conexiones de compo-
nentes, p.ej. BGA, QFP. El análisis suministra resultados de coplanaridad (nivel de colocación) y
colineación (línea de colocación) de patillas de componente o bolitas. El sensor coplanario 3D
puede instalarse en las máquinas automáticas de colocar SIPLACE X2, X3 y X4.
6
Fig. 6.9 - 3 Sensor coplanario - 3D
6.9.4 Datos técnicos
6
Componentes QFP, SO, BGA, Gullwing, enchufe
Precisión
a
± 15 μm (3), ± 20 μm (4)
Tamaño máximo del componente 50 x 50 mm²
Altura del componente máx. 17 mm
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Sensor coplanario - 3D A partir de la versión de software SR.70x.xx
Edición 01/2011
416
6.9.5 Restricciones
– El reconocimiento de patillas o bolitas puede desmejorar cuando la superficie está oxidada
o es brillante.
– Los siguientes componentes no se pueden medir: PLCC, SOJ, hembrillas, Chip, Bare Die,
Moulded, Melf, ECV, DPack, CCGA, chapas de apantallado, componentes con conexiones
solamente en la cara inferior
6.9.6 Indicaciones de instalación
Observe los siguientes puntos cuando instale el sensor coplanario - 3D:
– El sensor coplanario 3D puede instalarse solamente en máquinas automáticas SIPLACE
equipadas con la unidad de ejes A364 y la unidad Box-PC. Un reequipamiento de las máqui-
nas automáticas con la unidad de ejes A363 no es posible.
– El sensor coplanario 3D puede funcionar solamente junto con el TwinHead ó el High-Force
Head.
– El sensor coplanario - 3D no puede equiparse cuando en esta zona de colocación está ins-
talado un cabezal Collect&Place.
– En cada máquina automática puede instalarse solamente un sensor coplanario 3D en las si-
guientes posiciones:
Formas de caja BGA
Diámetro bolita mín.
Trama bolita mín
Número mínimo de bolitas
400 m
800 m
6
Formas de caja Gullwing
Ancho de patillas mín.
b
Trama de patillas mín
Número mínimo de patillas
300 m
500 m
5
Tamaño máx. de enchufe 120 x 20 mm²
Enchufe (Gullwing)
Ancho de patillas mín.
b
Trama de patillas mín
Número mínimo de patillas
300 m
500 m
5
Tipo de cabezal de colocación TwinHead (TH) ó High-Force Head (HFH)
Clase de protección láser
Sensor coplanario - 3D
Máquina automática de colocar
3B
2
a) Por cada bolita/patilla
b) Para anchos de patillas más pequeños consulte a su director de productos local
