Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X Equipar los alimentadores A partir de la versión de software SR.70x.xx Edición 01/2011 332 5.10.3.2 Colocar el alimenta dor-X en la mesa de componentes 5 Fig…
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Equipar los alimentadores
Edición 01/2011
331
→ Cierre la ventana de recogida (pos. 3 en la Fig. 5.10 - 2) colocando la palanca hacia atrás
(pos. 4 en la Fig. 5.10 - 2
).
→ Retire los componentes sueltos de la mesa de componentes utilizando un pincel o una
aspiradora con una tobera apropiada.
INDICACIÓN 5
Si la cinta ya está colocada, córtela enrasada en el canto delantero del alimentador.
→ Si el asidero de extracción (pos. 1) aún sobresale, encájelo.
5

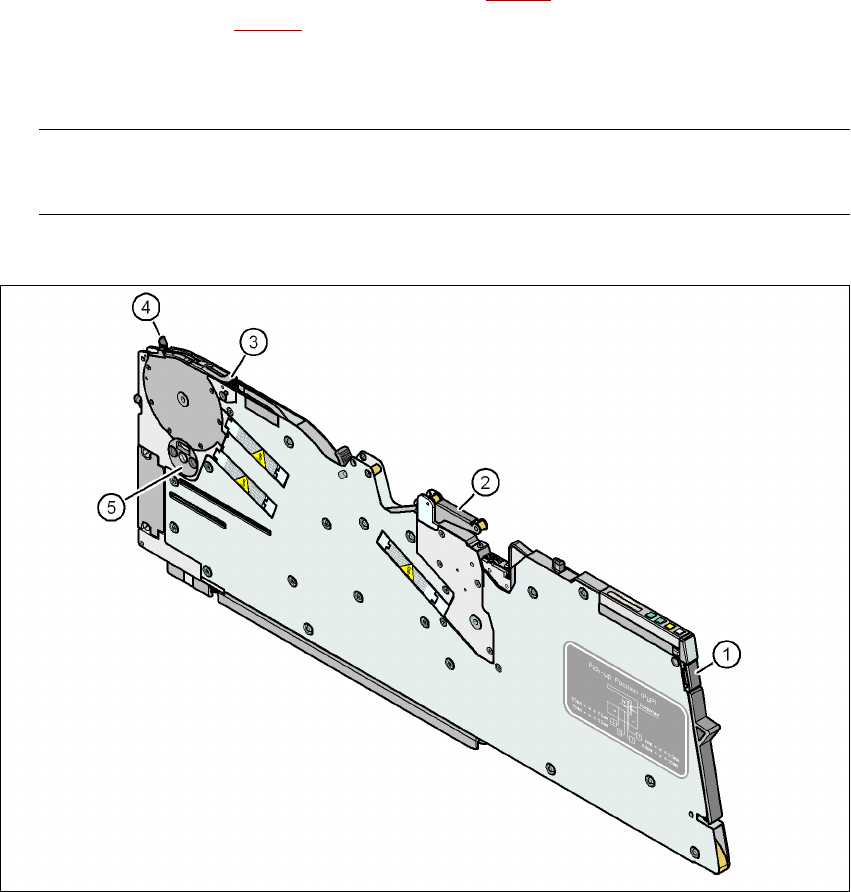

Fig. 5.10 - 2 Controlar el alimentador-X antes de su utilización
(1) Asidero de extracción
(2) Balancín de película de cubierta
(3) Ventana de recogida
(4) Palanca para elevar y engatillar la ventana de recogida
(5) Compartimiento de desecho de componentes
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Equipar los alimentadores A partir de la versión de software SR.70x.xx
Edición 01/2011
332
5.10.3.2 Colocar el alimentador-X en la mesa de componentes
5

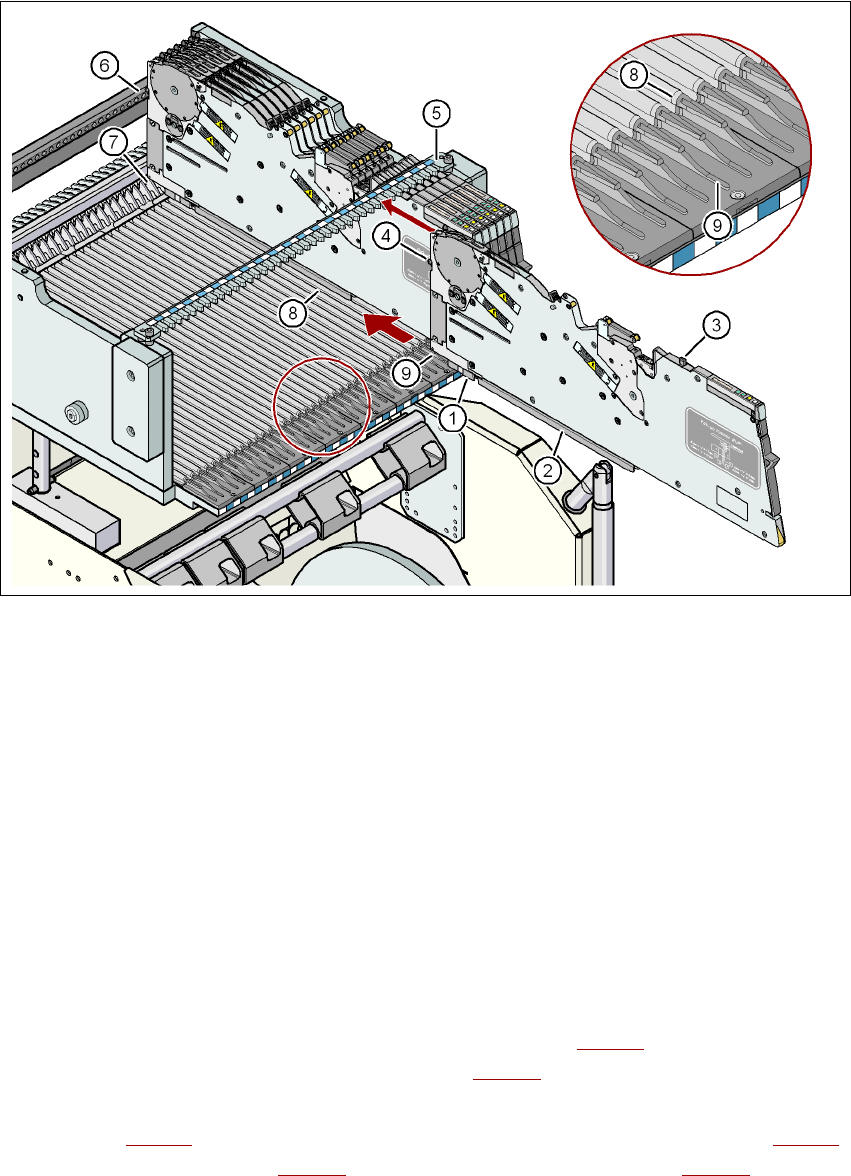

Fig. 5.10 - 3 Colocar el alimentador-X en la mesa de componentes
(1) Guía de deslizamiento delantera del alimentador-X
(2) Guía de deslizamiento trasera del alimentador-X
(3) Perno de centrar "atrás" en el alimentador-X
(4) Perno de centrar "delante" en el alimentador-X
(5) Entalladuras en la regleta de centrado para el alojamiento del perno de centrado "atrás"
(6) Agujeros de centrado en la mesa de componentes para el alojamiento del perno de centrado
"delante"
(7) Trinquetes de bloqueo
(8) Perfil guía de la mesa de componentes (perfil-*)
(9) Elemento auxiliar de entrada para el alimentador
5
→ Coloque la guía de deslizamiento delantera (pos. 1 en la Fig. 5.10 - 3) del alimentador sobre
el elemento auxiliar de entrada (pos. 9 en la Fig. 5.10 - 3
) de mesa de componentes.
→ Mantenga el alimentador vertical y desplácelo hacia delante a lo largo del perfil guía (pos. 8
en la Fig. 5.10 - 3
). El alimentador se desliza con la guía delantera (pos. 1 en la Fig. 5.10 - 3)
y trasera (pos. 2 en la Fig. 5.10 - 3
) sobre el perfil guía (pos. 8 en la Fig. 5.10 - 3).
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Equipar los alimentadores
Edición 01/2011
333
→ Siga empujando con cuidado el alimentador, hasta que desaparezca el perno de centrar "de-
lante" (pos. 4 en la Fig. 5.10 - 3
, página 332) en el agujero de centrado (pos. 6 en la Fig.
5.10 - 3
, página 332).
→ Observe en ello el perno de centrar "atrás" (pos. 3 en la Fig. 5.10 - 3
, página 332) del alimen-
tador. Este debe deslizarse sin problema alguno en la entalladura (pos. 5) de la regleta de
centrado, de lo contrario el alimentador no se encuentra en posición vertical sobre la mesa
de componentes o no se colocó de forma correcta sobre el perfil guía (pos. 8 en la Fig.
5.10 - 3
, página 332).
→ En la posición tope del alimentador encaja el trinquete de bloqueo (pos. 7 en la Fig. 5.10 - 3
,
página 332
) en el rodillo de bloqueo del alimentador (pos. 1 en la Fig. 3.9 - 1, página 174).
En caso que Ud. haya olvidado engatillar el asidero de extracción (pos. 1 en la Fig. 5.10 - 2
,
página 331
) después de unos segundos se ilumina en el panel de control del alimentador la
visualización de estado en color rojo. En la visualización LCD aparece el mensaje de error
"Handle --->>" (ver Fig. 5.11 - 1
, página 339).
→ Engatille el asidero de extracción (pos. 1 en la Fig. 5.10 - 2
, página 331). La visualización
de estado del alimentador se ilumina ahora en color verde y el alimentador se encuentra
en disposición de servicio. En la visualización LCD se puede leer de nuevo el número
de pista y la anchura de paso de transporte.
5.10.4 Colocar la cinta de componentes en el alimentador-X
5.10.4.1 Controlar el alimentador de cinta-X
→ Cuando Ud. coloca la cinta en el alimentador, controle primero si se encuentran compo-
nentes en la zona de la ventana de recogida (pos. 2 en la Fig. 5.10 - 5
, página 335).
→ En todos los casos retire posibles componentes, ya que éstos pueden ocasionar fallos.
5.10.4.2 Preparar la cinta de componentes para colocarla
→ Controle que la cinta al comienzo presente un canto de corte recto.
→ Si los agujeros de transporte están rasgados o doblados, corte esta parte de la cinta.
→ Observe además que en la película de cubierta no esté adherida ninguna tira adhesiva.
→ Retire de la cinta aprox. 30 cm de película de cubierta cuando con ello no se libera nin-
gún componente.
INDICACIÓN 5
Utilice un enhebrador de cinta SMD cuando no se dispone de suficiente película de cubierta
para que ningún componente se pierda:
para la cinta de 8 mm: artículo N° 00355265-xx
para la cinta de 12 mm: artículo N° 00356342-xx
→ Acorte la cinta con la bolsa - CO libre en aprox. 3 cm.
