Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X Alineación - TCI A part ir de la versión de software SR.70x.xx Edición 01/2011 420 6.1 1 Alineación - TCI Artículo N° 001 19677-xx Alineación - TC I, tra…
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Lector de código de barras de TCI
Edición 01/2011
419
Conexión eléctrica Enchufe D-Sub-HD de 15 polos
Dimensiones 55 x 42 x 22 mm³
Peso 125 g
Tipos de códigos 1D UPC, EAN, Codabar 2/5 Interleaved, Código 39,
Código 128, Código 99
Tipos de códigos 2D Data Matrix ECC 200
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Alineación - TCI A partir de la versión de software SR.70x.xx
Edición 01/2011
420
6.11 Alineación - TCI
Artículo N° 00119677-xx Alineación - TCI, transporte sencillo, SIPLACE HF/X/D3
(excepto para X4l)
Artículo N° 00119678-xx Alineación - TCI, transporte doble, SIPLACE HF/X/D3
(excepto para X4l
6.11.1 Descripción
Las tarjetas de circuitos impresos que se deben procesar poseen a veces una relación de longi-
tud/ancho de 1:2 o incluso más desfavorable. Esto significa que el lado más corto de la TCI indica
en la dirección de transporte de TCI. Estas tarjetas de circuitos impresos pueden girar un poco
durante el transporte de forma que las marcas de centrado no se encuentran en la ventana de
búsqueda de la cámara - TCI. La opción "Alineación - TCI" se encarga que estas tarjetas de cir-
cuitos impresos se alineen de nuevo de forma exacta en la posición de parada.
Si se procesan tarjetas de circuitos impresos con gargantas en la dirección de transporte, en las
máquinas automática con tope mecánico (HS-50, S-25 HM, F5 HM) y en las máquinas automáti-
cas que supervisan esta posición con barrera de luz láser (serie-X, serie-HF, HS-60, S-27 HM)
pueden presentarse diferentes posiciones de procesamiento. Con la opción "Alineación - TCI" se
asegura que las tarjetas de circuitos impresos paren en la misma posición para todos los trans-
portes TCI. La opción"Alineación - TCI" existe para el transporte sencillo y el transporte doble.
6

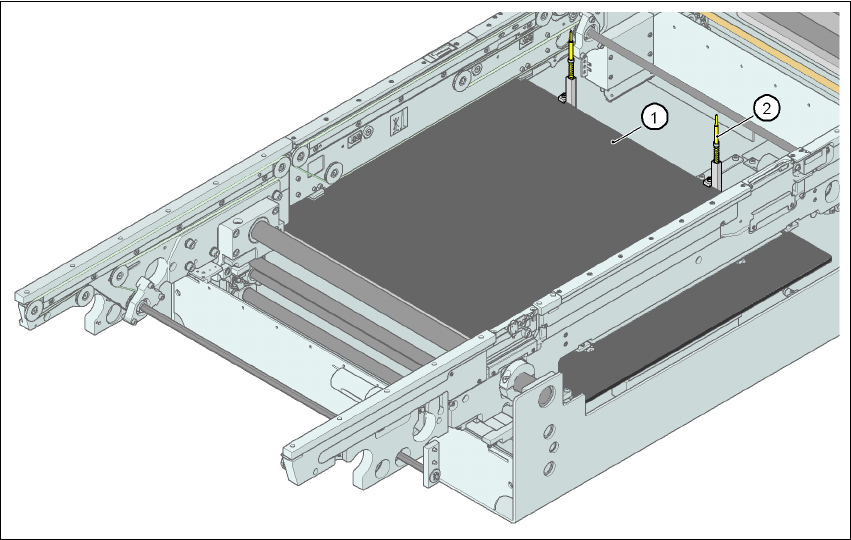

Fig. 6.11 - 1 Alineación - TCI
(1) Mesa elevadora
(2) Tope TCI
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Interfaz Siemens
Edición 01/2011
421
La tarjeta de circuitos impresos se transporta a la zona de colocación hasta que la barrera de luz
láser active la señal de parada para el transporte de TCI. La mesa elevadora se desplaza hacia
arriba con los topes TCI a una posición en la que la tarjeta de circuitos impresos no se sujeta aún
y puede ser desplazada por las cintas de transporte. Los dos topes TCI se encuentran a la altura
de la tarjeta de circuitos impresos, los soportes TCI (espigas magnéticas) ya hacen contacto con
la tarjeta de circuitos impresos. Las dos cintas de transporte desplazan la tarjeta de circuitos im-
presos contra los topes TCI y la alinean. La mesa elevadora se desplaza después a su posición
final superior, sujeta la tarjeta de circuitos impresos y la libera de los topes TCI para no estorbar
en el proceso de colocación. Después del proceso de colocación la mesa elevadora y el disposi-
tivo de alineación TCI descienden y la tarjeta de circuitos impresos se sigue transportando.
6
6.12 Interfaz Siemens
Artículo N° 00116808-xx SIPLACE Interfaz HF/X/D3
En las máquinas automáticas de colocar de la serie-X la interfaz de transporte se configura con-
forme al estándar SMEMA. Sin embargo existe la posibilidad utilizar esta interfaz conforme al es-
tándar Siemens. Esta es una gran ventaja cuando una máquina automática de la serie-X se debe
integrar a líneas SIPLACE de modelos anteriores. Por esta razón no es necesario un reequipa-
miento de las máquinas automáticas de modelos anteriores al estándar SMEMA.
Simplemente configure la interfaz de transporte de las máquinas automáticas de la serie-X en el
estándar Siemens y conecte las máquinas automáticas con el cable de interfaz correspondiente.
Informaciones más detalladas las puede tomar de "Instrucciones de reequipamiento, interfaz de
transporte - Siemens", artículo N° 00194343-01.
