Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 01/2011
391
6.2.5 Adaptar la estación de acoplamiento a la altura de transporte de TCI
El dispositivo para retraer el carro de componentes de la estación de acoplamiento puede equi-
parse con pocas manipulaciones a las alturas del transporte de TCI de 830 mm, 900 mm, 930
mm y 950 mm.
6

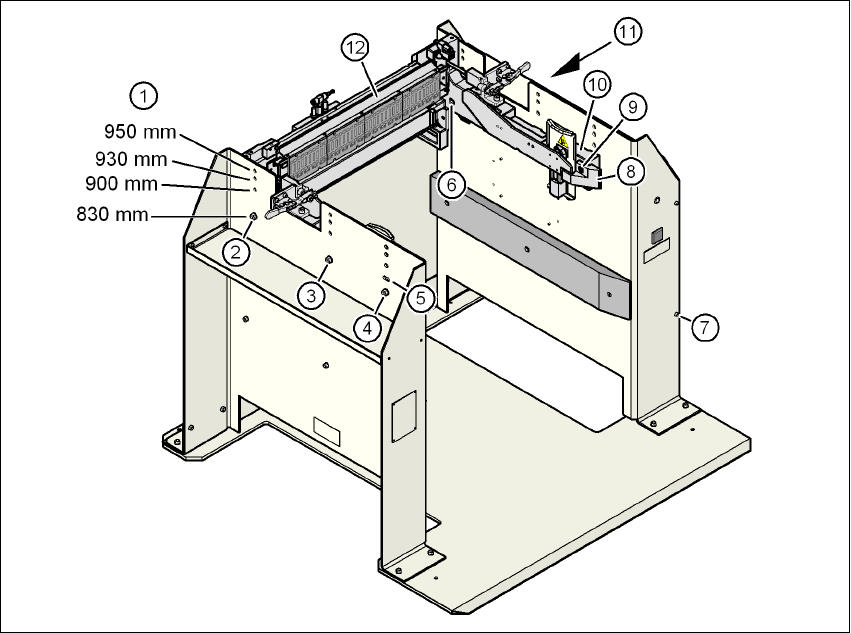

Fig. 6.2 - 5 Adaptación del dispositivo para retraer el carro de componentes a la altura del transporte de la tarjetas
de circuitos impresos
(1) Agujeros para altura de transporte de TCI
(2) Tuerca hexagonal M8 y arandela, 2 unidades de cada una
(3) Tuerca hexagonal M8 y arandela, 2 unidades de cada una
(4) Tuerca hexagonal M8 y arandela, 2 unidades de cada una
(5) Agujero oblongo para el ajuste de altura
(6) Tornillo de hexágono interior M8x40, 6 unidades
(7) Tornillo de hexágono interior M5x12, 4 unidades
(8) Guía
(9) Tornillo de hexágono interior M8x18, 2 unid.
(10) Parte lateral, dispositivo para retraer el carro de componentes
(11) Revestimiento de la estación de acoplamiento
(12) Unidad de control - Alimentador (FCU)
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx
Edición 01/2011
392
6.2.5.1 Herramientas
Para el ajuste de altura del dispositivo para retraer el carro de componentes Ud. necesita las si-
guientes herramientas:
– Llave de hexágono interior, juego
– Llave de boca, entrecaras 13
6.2.5.2 Ajuste del dispositivo para retraer el carro de componentes a otras alturas
ADVERTENCIA 6
→ Separe la estación de acoplamiento de la alimentación de corriente.
→ Separe la estación de acoplamiento de la alimentación de aire comprimido
El peso del dispositivo para retraer el carro de componentes tiene un valor de aprox. 40 kg.
→ Si es necesario, solicite la ayuda de una segunda persona en el reequipamiento.
→ Observe la secuencia de los pasos de trabajo descritos.
6.2.5.3 Reajustar el dispositivo para retraer el carro de componentes a una altura
de 830 mm ó 900 mm
6

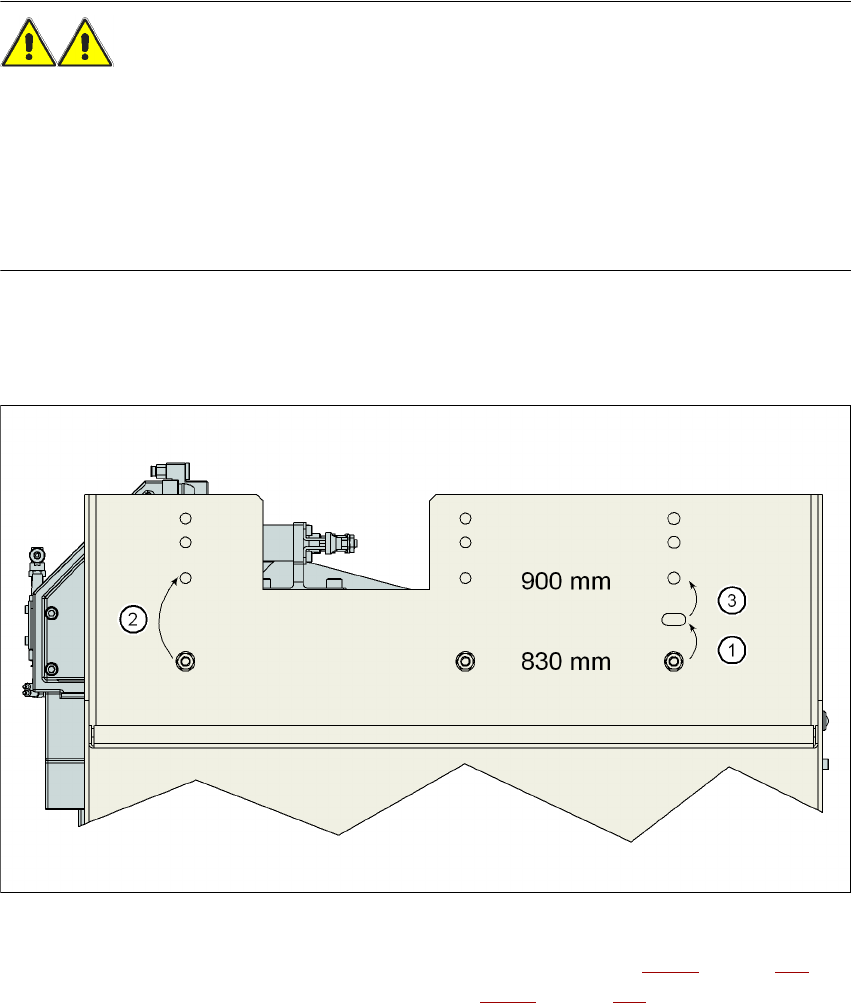

Fig. 6.2 - 6 Secuencia del trabajo en el reajuste de altura de 830 mm a 900 mm
→ Suelte los dos tornillos de hexágono interior M8x18 (pos. 9 en la Fig. 6.2 - 5, página 391) y
retire la guía izquierda y derecha (pos. 8 en la Fig. 6.2 - 5
, página 391).
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 01/2011
393
6
INDICACIÓN: 6
Desmonte el revestimiento (pos. 9 en la Fig. 6.2 - 5
, página 391) solamente en los siguientes ca-
sos:
– El dispositivo para retraer el carro de componentes se reajusta a una altura de 830 mm.
– El dispositivo para retraer el carro de componentes se reajusta de una altura de 830 mm a
otra altura.
→ Suelte los 4 tornillos de hexágono interior M5x12 (pos. 7 en la Fig. 6.2 - 5
, página 391). Sujete
firmemente el revestimiento para que no se caiga.
→ Retire el revestimiento.
CUIDADO 6
Observe al subir y bajar el dispositivo para retraer el carro de componentes que no se deteriore
ningún cable.
→ Suelte las dos uniones atornilladas (pos. 3 en la Fig. 6.2 - 5
, página 391).
→ Suelte las dos uniones atornilladas (pos. 2 en la Fig. 6.2 - 5
, página 391).
→ Retire las dos tuercas hexagonales M8 y las arandelas (pos. 4 en la Fig. 6.2 - 5
, página 391).
→ Sujete el dispositivo para retraer el carro de componentes en la parte lateral (pos. 10 en la Fig.
6.2 - 5
, página 391) y retire allí los dos tornillos de hexágono interior M8x40.
→ Gire el dispositivo para retraer el carro de componentes hacia arriba, hasta el agujero en la
parte lateral se superponga con el agujero oblongo (pos. 5 en la Fig. 6.2 - 5
, página 391).
→ Fije la parte lateral en esta posición. Para ello apriete ligeramente las tuercas.
→ Sujete el dispositivo para retraer el carro de componentes en la Unidad de control - alimenta-
dor - FCU (pos. 12 en la Fig. 6.2 - 5
, página 391) y retire las uniones atornilladas en pos. 2 en
la Fig. 6.2 - 5
, página 391.
→ Gire el dispositivo para retraer el carro de componentes hacia arriba, hasta el agujero en la
parte lateral se superponga con el agujero 900 mm (pos. 1 en la Fig. 6.2 - 5
, página 391).
→ Fije la parte lateral en esta posición. Para ello apriete ligeramente las tuercas.
→ Gire el dispositivo para retraer el carro de componentes hacia arriba, del agujero oblongo (pos.
5 en la Fig. 6.2 - 5
, página 391) hasta el agujero 900 mm y fíjelo en esta posición.
→ Controle en cuanto a un asiento firme todas las uniones atornilladas en las pos. 2, 3 y 4 en al
altura del carro de componentes 900 mm.
→ Fije la guía izquierda y derecha (pos. 8 en la Fig. 6.2 - 5
, página 391) con el tornillo de hexá-
gono interior M8x18 (pos. 9 en la Fig. 6.2 - 5
, página 391).
→ Fije el revestimiento (pos. 11 en la Fig. 6.2 - 5
, página 391) con los 4 tornillos de hexágono
interior M5x12.(pos. 7 en la Fig. 6.2 - 5
, página 391) .
