Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
255
→ Desmonte las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 14, página 254) del transporte
de entrada (pos. 1 en la Fig. 4.3 - 14
, página 254).
→ Coloque con cuidado la parte lateral (pos. 1 en la Fig. 4.3 - 14
, página 254) al lado de la parte
lateral del transporte de procesamiento (pos. 2 en la Fig. 4.3 - 14
, página 254).
CUIDADO 4
Observe no cizallar ningún cable de las barreras de luz o de los motores de accionamiento.
→ Fije cada parte lateral con 4 tornillos cilíndricos M 6x16 y las correspondientes arandelas
(pos. 7 en la Fig. 4.3 - 14
, página 254).
→ Conecte los cables eléctricos de las barreras de luz y de los motores de accionamiento.
→ Fije las cubiertas de cables (pos. 3 y 5 en la Fig. 4.3 - 14
, página 254).
→ Introduzca el árbol hexagonal (pos. 9 en la Fig. 4.3 - 14
, página 254) en la unidad motriz (pos.
10 en la Fig. 4.3 - 14
, página 254).
→ Observe que la guía del árbol hexagonal (pos. 8 en la Fig. 4.3 - 14
, página 254) siempre in-
dique hacia la parte lateral del transporte, en la que está fija la unidad motriz (pos. 10 en la
Fig. 4.3 - 14
, página 254).
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
256
4.3.10 Montar el grupo adosado del lado de entrada de TCI
4.3.10.1 Herramientas
– Llave de espigón hexagonal, DIN 911, juego
– Llave de la máquina
4.3.10.2 Montaje
4

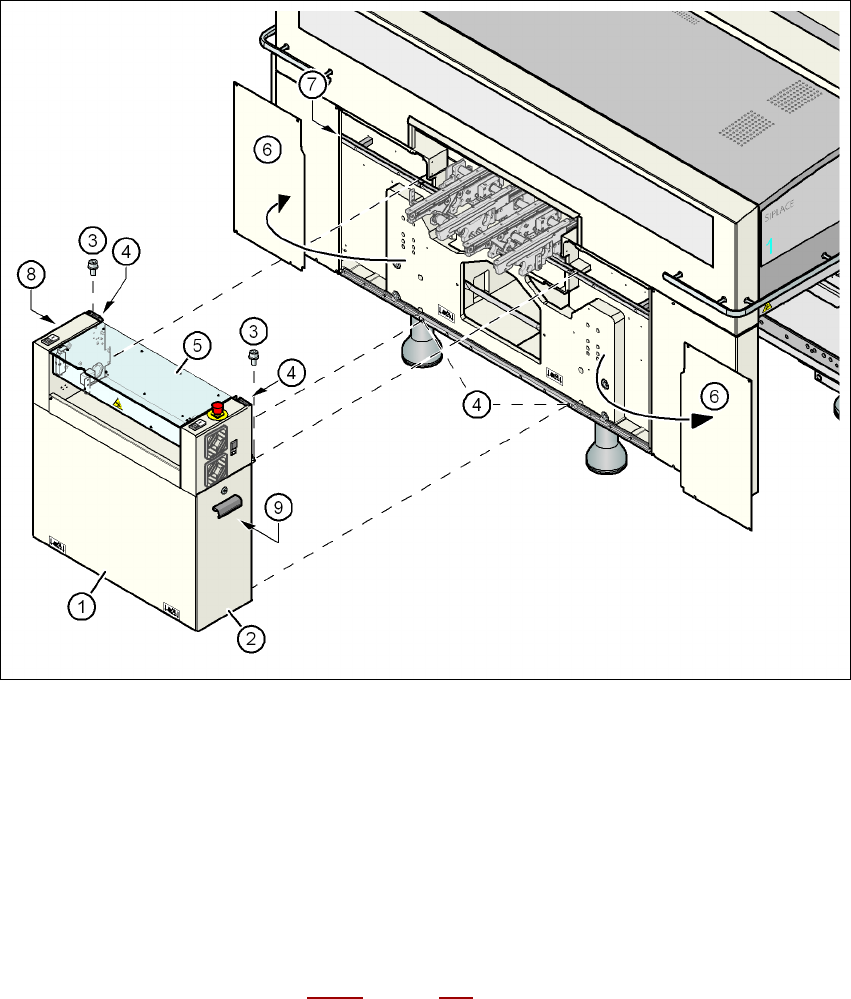

Fig. 4.3 - 15 Montar el grupo adosado del lado de entrada de TCI
(1) Grupo adosado
(2) Puertas
(3) Tornillo cilíndrico DIN 912, M 6x16 y arandela
(4) Conexión de puesta a tierra
(5) Tapa del transporte
(6) Chapa lateral, desmontada
(7) Regleta de encaje
(8) Unidad Box-PC (ver apartado 4.3.12
, página 265)
(9) Unidad de ejes (X4I, X4, X3: portales 1 y 4)
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
257
→ Retire las dos chapas laterales (pos. 6 en la Fig. 4.3 - 15, página 256).
CUIDADO 4
No desatornille de inmediato los tres tornillos inferiores, sino solamente aflójelos para que la
chapa lateral no se caiga.
→ Suelte el cable de puesta a tierra de la chapa lateral.
→ Retire las dos puertas (pos. 2 en la Fig. 4.3 - 15
, página 256) del grupo adosado (pos. 1).
INDICACIÓN: 4
Para evitar deterioros recomendamos que una segunda persona ayude en el montaje del
grupo adosado.
→ Deposite la unidad Box-PC
a
(pos. 8 en la Fig. 4.3 - 15, página 256) y la unidad de ejes (pos.
9 en la Fig. 4.3 - 15
, página 256) a un lado de la máquina automática para tener espacio su-
ficiente para el montaje del grupo adosado (pos. 1 en la Fig. 4.3 - 15
, página 256).
→ Observe que los cables de conexión a la unidad Box-PC y a la unidad de ejes no estén ten-
sados.
→ Levante el grupo adosado (pos. 1 en la Fig. 4.3 - 15
, página 256) en el bastidor de la máquina
y posiciónelo de forma que el ángulo de montaje descanse sobre la regleta de encaje (pos.
7 en la Fig. 4.3 - 15
, página 256).
CUIDADO 4
Observe que el grupo adosado no colisione con el árbol hexagonal del transporte de TCI y
se deforme.
→ Fije el grupo adosado con 4 tornillos cilíndricos M 6x16 y arandelas (pos. 3 en la Fig. 4.3 -
15, página 256).
a) ver apartado 4.3.12, página 265
