Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Conectar la línea SIPLACE A partir de la versión de software SR.70x.xx
Edición 01/2011
302
5.3.3 Clasificación de usuarios
Determinadas funciones o menús solamente pueden ser ejecutados o llamados por personal ins-
truido. Para ello se diferencian los siguientes niveles de operación:
– Producción
– Producción avanzada
– Servicio (cliente)
– Servicio (SIPLACE)
Los niveles de operación "Producción avanzada" y "Servicio (cliente)" pueden protegerse con una
palabra clave. El nivel de operación "Servicio (SIPLACE)" ya está protegido con una palabra
clave.
Lea la descripción detallada de la clasificación de usuario en el apartado 5.1
, página 293.
5.3.4 Conectar la estación e iniciar la interfaz del usuario del software de la esta-
ción
CUIDADO
Conecte la estación solamente cuando en el monitor del ordenador SIPLACE Pro se visualice
"Escritorio". De lo contrario pueden presentarse errores de comunicación. 5
Conecte la estación con el interruptor principal.
Controle después de la conexión, si los manómetros indican la presión de servicio necesaria.
El software del ordenador de la estación se carga, y se visualiza la imagen "Producción" del
software de la estación para el nivel de operación "Producción" (ver la siguiente figura).
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Conectar la línea SIPLACE
Edición 01/2011
303
5

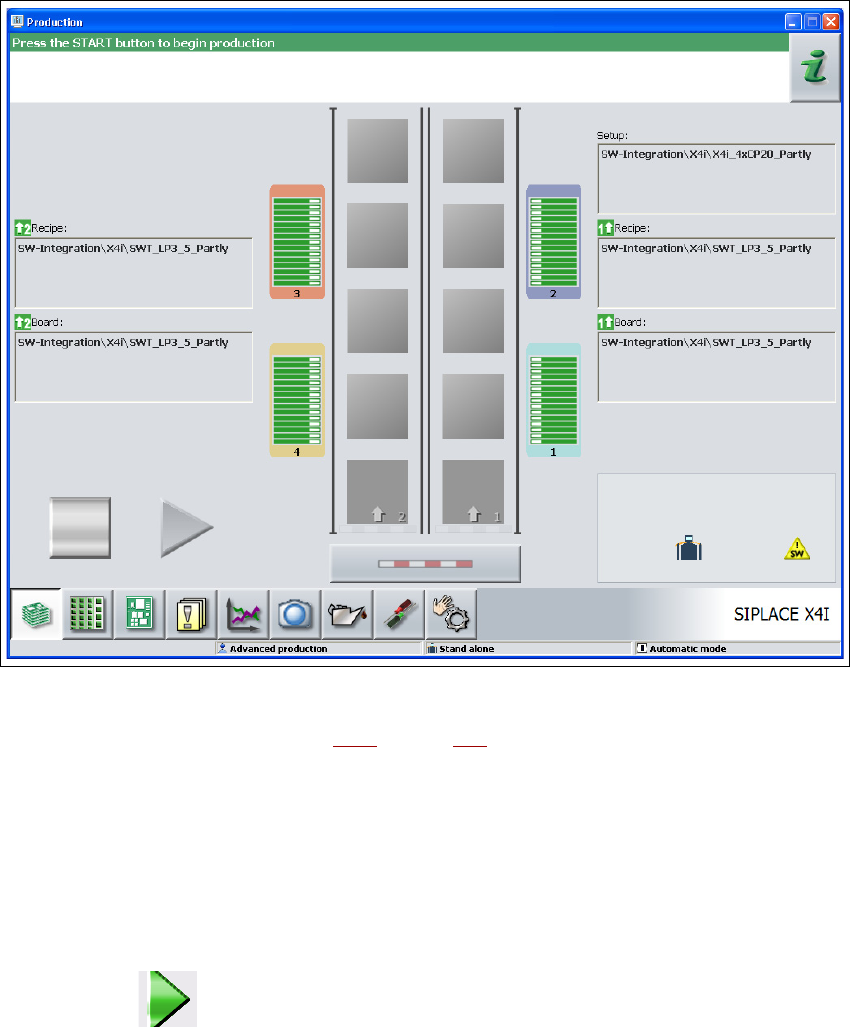

Fig. 5.3 - 1 Imagen "Producción" después de cargar el software de la estación (en el ejemplo de la SIPLACE X4i)
En el campo de estado (ver apartado 5.5.1, página 307) se visualiza el estado actual de la esta-
ción y la acción que Ud. debe ejecutar.
En caso de requerimiento "Accionar el pulsador de arranque" accione el pulsador correspon-
diente.
Pulsadores de arranque se encuentran en el lado de entrada, lado de salida y en los paneles
de control en el lado derecho e izquierdo de la estación.
Se ejecuta la carrera de referencia. Después de terminar la carrera de referencia la estación
se encuentra lista para el servicio.
El símbolo se visualiza en el área de trabajo de la interfaz del usuario (activada).
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Conectar la línea SIPLACE A partir de la versión de software SR.70x.xx
Edición 01/2011
304
5.3.5 Comportamiento del pulsador de arranque de la máquina
El comportamiento del pulsador de arranque puede ajustarse.
Abra la imagen "Controlar los sensores y las funciones" (ver apartado 5.5.3, página
309
).
Son posibles las siguientes ajustes:
Iniciar automáticamente la producción 5
Ajuste estándar.
Al accionar el pulsador de arranque se inicia automáticamente la producción.
No modificar el estado de producción 5
Por ejemplo para calibrar y probar la máquina.
Al accionar el pulsador de arranque se cierra solamente el circuito eléctrico y no se inicia directa-
mente la producción.
CUIDADO
Las funciones de máquina pueden activarse directamente a través del GUI independiente del
ajuste del pulsador de arranque. Cuando el circuito eléctrico se ha cerrado no es necesaria nin-
guna otra confirmación a través del pulsador de arranque de la máquina. 5
5.3.6 Diagrama de flujo "Conexión de la línea SIPLACE"
El siguiente diagrama de flujo indica las acciones que se ejecutan después de conectar la línea
SIPLACE.
