Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.70x.xx Edición 01/2011 350 5 Fig. 5.15 - 4 Girar hacia abajo los asi deros…
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Acoplar o desacoplar el carro de componentes
Edición 01/2011
349
CUIDADO 5
Tenga cuidado cuando Ud. empuja el carro de componentes en la máquina automática y no
choque con el trinquete de bloqueo (pos. 3 en la Fig. 5.15 - 3, página 348) contra obstáculos.
INDICACIÓN 5
Corte la cinta enrasada en el extremo frontal de los alimentadores-X antes de acoplar el carro de
componentes de la serie-X.
CUIDADO 5
Compruebe que el cabezal de colocación se encuentre fuera del área de desplazamiento del
carro de componentes.
→ Empuje hasta el tope con cuidado el carro de componentes en la máquina automática.
INDICACIÓN 5
Cierre las cubiertas de protección, ya que el acople solamente es posible de esta forma.
→ Accione el pulsador correspondiente en el lado de entrada o de salida de la máquina auto-
mática (pos. 1, 2, 3 ó 4 en la Fig. 5.15 - 1
, página 346, hasta acoplar por completo el carro
de componentes.
→ Empuje el manguito (pos. 1 en la Fig. 5.15 - 4
, página 350) por los asideros hacia arriba y
gire el asidero hacia abajo (pos. 2 en la Fig. 5.15 - 4
, página 350).
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.70x.xx
Edición 01/2011
350
5

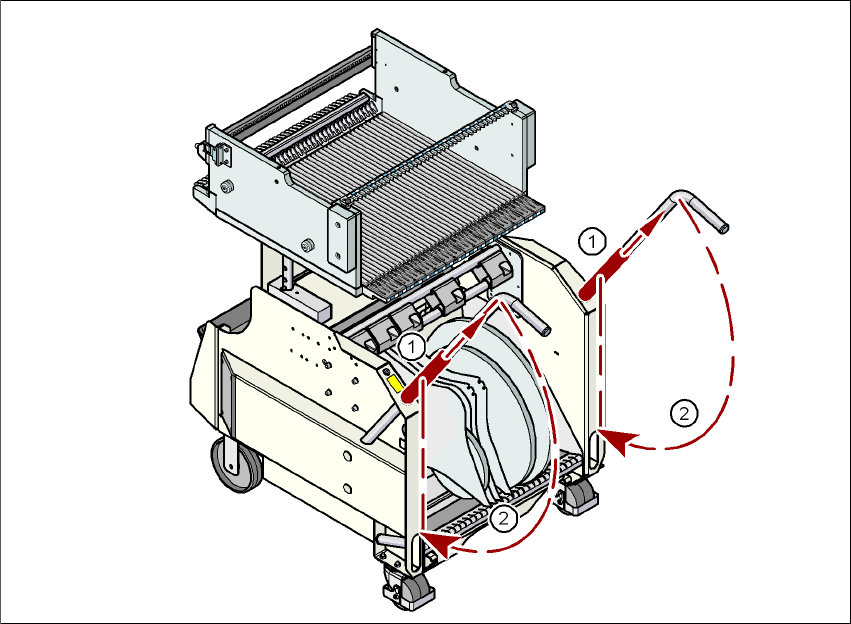

Fig. 5.15 - 4 Girar hacia abajo los asideros del carro de componentes serie-X
(1) Empujar hacia arriba el manguito
(2) Girar hacia abajo los asideros
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Acople y desacople del carro de componentes en la estación de acoplamiento
Edición 01/2011
351
5.16 Acople y desacople del carro de componentes en
la estación de acoplamiento
5

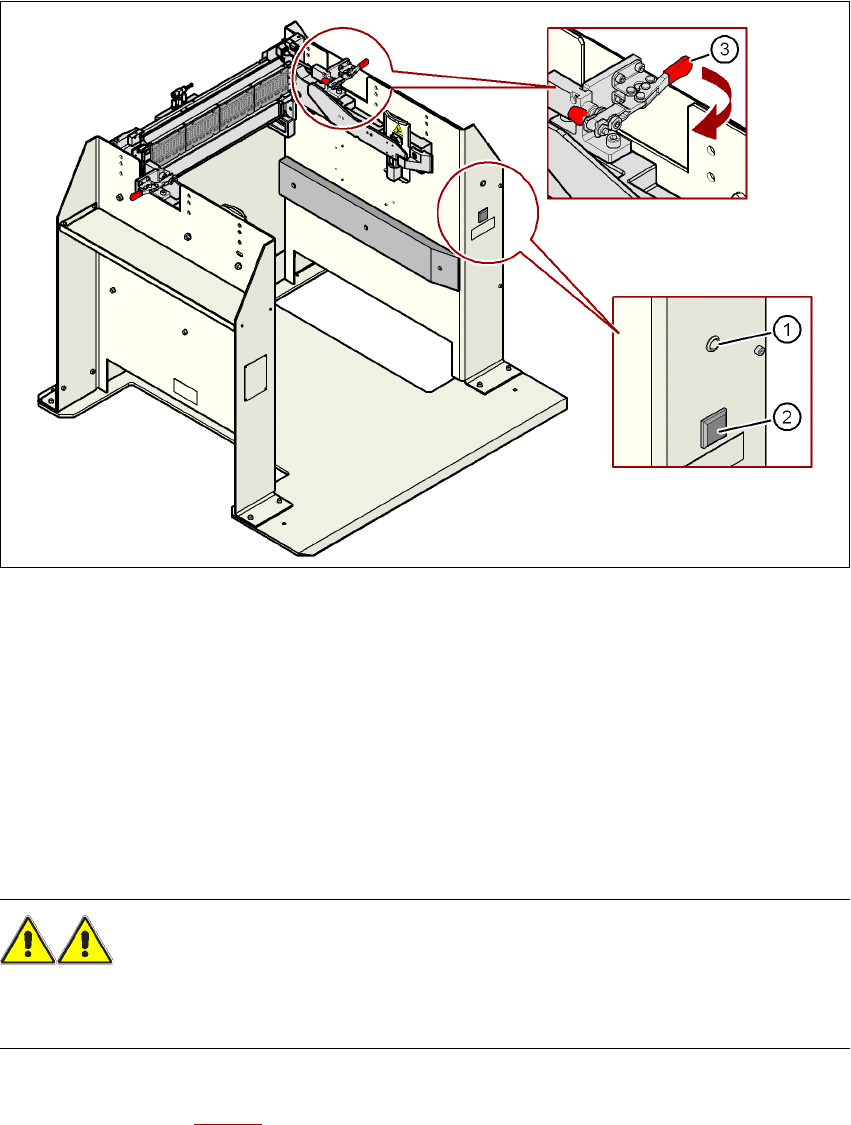

Fig. 5.16 - 1 Girar hacia abajo los asideros del carro de componentes serie-X
(1) Lámpara piloto para la alimentación de la red
(2) Pulsador para bloquear y desbloquear todos los alimentadores en el carro de componentes
(3) Tensor horizontal para fijar la palanca de la mesa de componentes en la posición "cerrado"
5
5
5.16.1 Acoplar el carro de componentes SIPLACE serie-X a la estación de
acoplamiento
ADVERTENCIA 5
→ Durante el acoplamiento no intervenga en la zona entre el carro de componentes y la esta-
ción de acoplamiento.
→ Abra los dos tensores horizontales al mismo tiempo, moviéndolos en dirección de la flecha
(pos. 3 en la Fig. 5.16 - 1
).
