Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Indicaciones de seguridad A partir de la versión de software SR.70x.xx
Edición 01/2011
44
(de acero o hierro) ésta puede aumentar, igual que el carril magnético, a varios miles de
Newtons.
→ En la manipulación del carril magnético utilice siempre ropa de trabajo y de protección ade-
cuada (p.ej. guantes, zapatos, etc.).
→ Solamente está permitido a los técnicos de ASM AS instruidos adecuadamente realizar los
trabajos de montaje y otras tareas en el cambio del carril magnético.
→ Para casos de emergencia mantenga siempre mínimo dos cuñas (aprox. 10° hasta 15°) de
un material macizo no ferroso (p.ej. aluminio), así como un martillo no magnético (aprox. 2
hasta 3 kg). Estas herramientas son necesarias en caso de emergencia para soltar piezas
adheridas al carril magnético y liberar posibles partes del cuerpo aprisionadas (dedos, mano,
pies). Nunca coloque sobre el carril magnético el bobinado de un motor con núcleo de hierro.
→ Los equipos electrónicos y los instrumentos de medición pueden deteriorarse o destruirse a
causa de los fuertes campos magnéticos. Nunca coloque aparatos con componentes mag-
néticos en la cercanía de computadores, monitores o soportes de datos magnéticos (p.ej.
discos duros, tarjetas de crédito, cintas de audio y vídeo, etc.)
→ Mantenga una distancia de mínimo 45 cm entre los carriles magnéticos individuales o entre
un carril magnético y otras superficies magnéticas.
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Avisos de advertencia
Edición 01/2011
45
2.2 Avisos de advertencia
2.2.1 Avisos de advertencia en la máquina automática
Los avisos de advertencia están fabricados en película de PVC blando, resistente a la abrasión,
sólida a la luz y resistente al agua y la intemperie. El diseño de los avisos de advertencia corres-
ponde a las especificaciones de ISO 3864-2 y ANSI Z535.4.

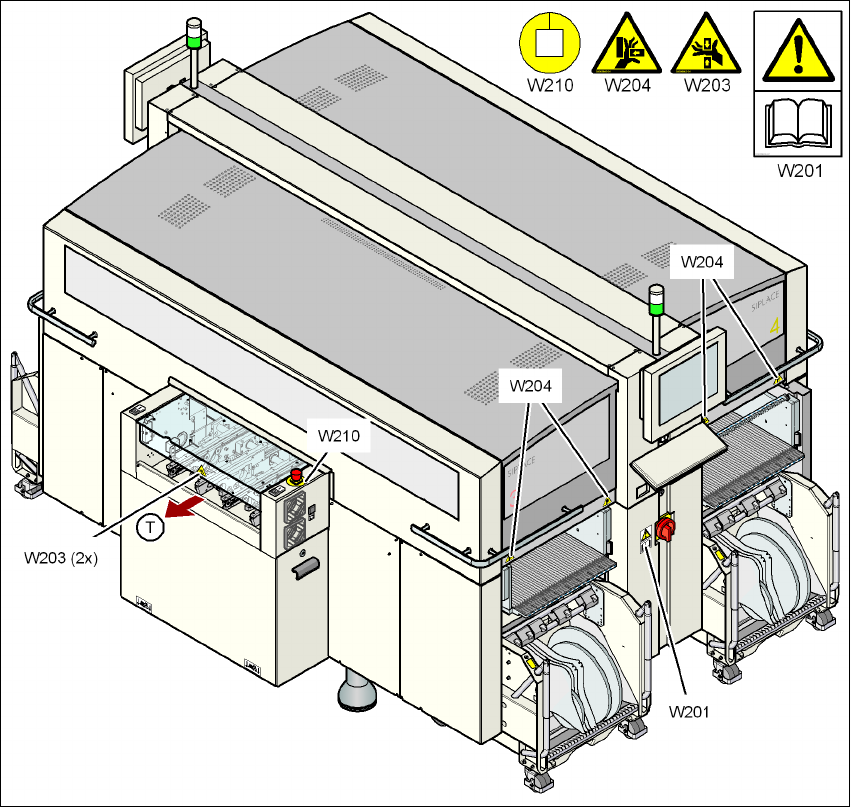

Fig. 2.2 - 1 Avisos de advertencia W201, W203, W204 y W210 en la máquina automática - parte 1
Pos. W201, artículo N° 03009338-01
Pos. W203, artículo N° 03009342-01
Pos. W204, artículo N° 03009343-01
Pos. W210, artículo N° 03009350-01
(T) Dirección de transporte de TCI
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Avisos de advertencia A partir de la versión de software SR.70x.xx
Edición 01/2011
46

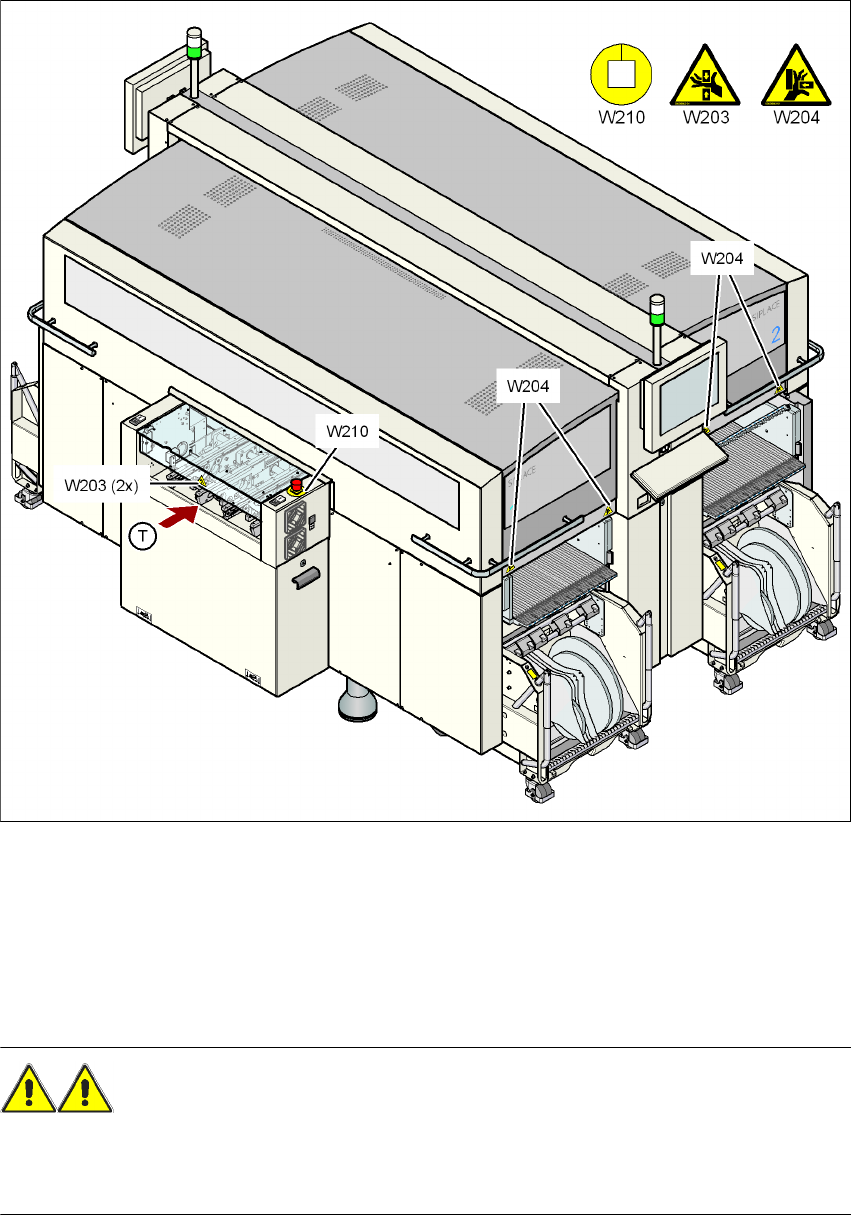

Fig. 2.2 - 2 Avisos de advertencia W203, W204 y W210 en la máquina automática - parte 2
Pos. W203, artículo N° 03009342-01
Pos. W204, artículo N° 03009343-01
Pos. W210, artículo N° 03009350-01
(T) Dirección de transporte de TCI
ADVERTENCIA 2
→ Tenga en cuenta que los avisos de advertencia se reconozcan fácilmente y sean legibles.
→ Reemplace los avisos de advertencia que faltan, que estén deteriorados o no sean legibles.
