6.2 Estación de acoplamiento para el carro de compo-
nentes SIPLACE serie-X
Artículo N° 00116933-xx Estación de acoplamiento para el carro de componentes SIPLACE X
6.2.1 Descripción
La estación de acoplamiento es un componente adicional para la posición de equipamiento pre-
vio. Ésta es el elemento de enlace entre la posición de equipamiento previo y el carro de compo-
nentes de SIPLACE serie-X. La estación de acoplamiento posibilita el equipamiento externo del
carro de componentes con alimentadores, pruebas de funcionamiento y control de equipamiento.
6

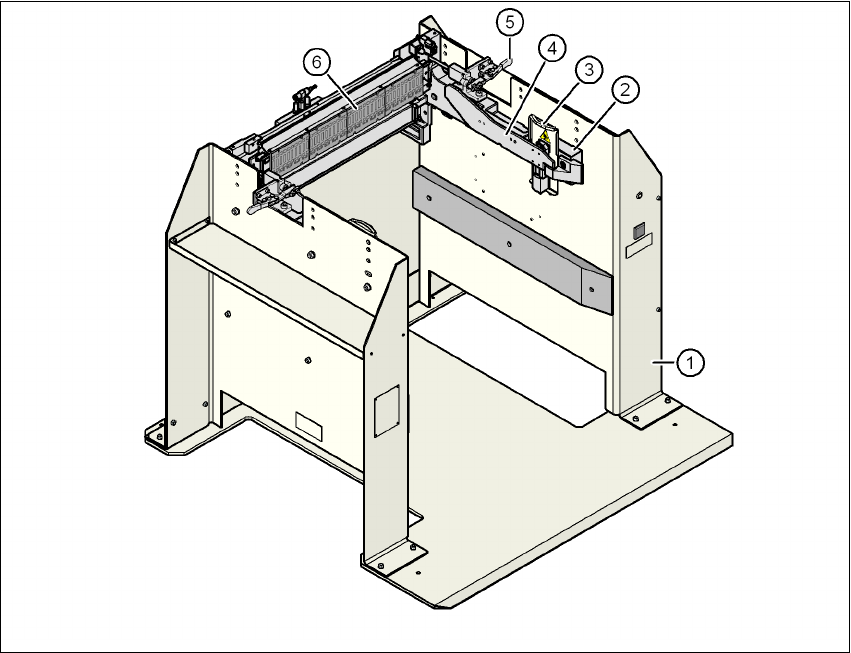

Fig. 6.2 - 1 Estación de acoplamiento, SIPLACE serie-X
(1) Estación de acoplamiento
(2) Dispositivo para retraer el carro de componentes serie-X
(3) Chapa protectora con aviso de advertencia W204
(4) Carriles para guiar y acoplar la mesa de componentes
(5) Tensor horizontal para bloquear el carro de componentes
(6) IFDE (Interfaz de datos y energía)
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Estación de acoplamiento para el carro de componentes SIPLACE serie-X A partir de la versión de software SR.70x.xx
Edición 01/2011
386
Entre las tareas de la estación de acoplamiento cuentan:
– Abastecimiento de energía del carro de componentes y de los alimentadores-X
– Abastecimiento de aire comprimido del carro de componentes y de los alimentadores-X
– Puesta a disposición de una infraestructura para la comunicación entre el PC de la po-
sición de equipamiento previo y los alimentadores
Con ayuda de la estación de acoplamiento el operador puede realizar en los alimentadores-X
pruebas de funcionamiento fuera del entorno de producción y controlar el equipamiento. En ello
están conectadas dos filas cada una con cuatro estaciones de acoplamiento a través del bus CAN
del PC de preequipamiento Cada estación de acoplamiento posee una conexión de corriente y
aire comprimido propia.
El dispositivo para retraer el carro de componentes (pos. 2 en la Fig. 6.2 - 1
, página 385) de la
estación de acoplamiento puede adaptarse a la altura del transporte de TCI deseada. Para el
equipamiento previo se empuja el carro de componentes en la estación de acoplamiento (pos. 1
en la Fig. 6.2 - 1
, página 385). A través del rodamiento de rodillos montado lateralmente, el carro
de componentes se desliza sobre los carriles del dispositivo para retraer el carro de componentes
hacia la conexión de interfaz de datos y energía. En ello la mesa de componentes con la IFDE
(interfaz de energía y datos) de los alimentadores se posiciona de forma óptima respecto a la
IFDE (pos. 5 en la Fig. 6.2 - 1
, página 385) del dispositivo para retraer el carro de componentes
y se fija en esta posición con los dos tensores horizontales. Las chapas protectoras (pos. 3 en la
Fig. 6.2 - 1
, página 385) evitan el acceso a los rodillos de rodadura del carro de componentes,
cuando éste se inserta en la estación de acoplamiento.
6
Leyenda correspondiente a la Fig. 6.2 - 2, página 387
(1) Conexión para el aire comprimido
(2) Conexión Bus CAN
(3) Conexión de alimentación de corriente
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Estación de acoplamiento para el carro de componentes SIPLACE serie-X
Edición 01/2011
387
6

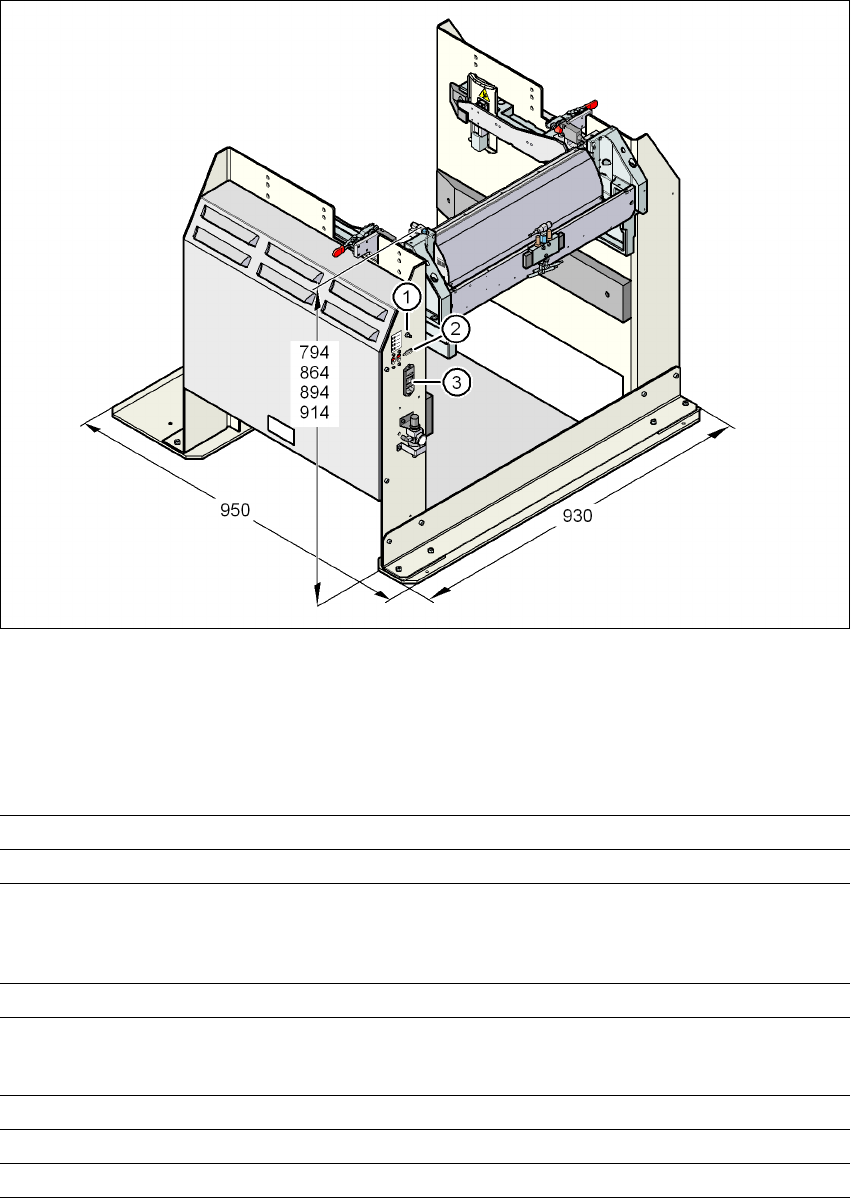

Fig. 6.2 - 2 Estación de acoplamiento - dimensiones en milímetros, puntos de conexión
6.2.2 Datos técnicos
6
Dimensiones
Longitud x ancho 950 mm x 930 mm
Altura 794 mm para una altura de transporte de TCI de 830 mm
864 mm para una altura de transporte de TCI de 900 mm
894 mm para una altura de transporte de TCI de 930 mm
914 mm para una altura de transporte de TCI de 950 mm
Peso 120 kg
Valores de conexión de aire comprimido
p
mín
p
máx
0,5 MPa (5,0 bares)
1,0 MPa (10,0 bares)
Conexión para el aire comprimido Enchufe de acoplamiento KS 2-M5-A
Consumo de aire comprimido 50 Nl/min
a
Tensión de alimentación 88 - 264 V CA
