Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
369
6.1.2.4 Posición del cambiador de pipetas para el SIPLACE MultiStar en
la máquina automática X4
En las posiciones 1, 2, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal
CPP (pos. 1 y 2 en la Fig. 6.1 - 14
). Esto genera una capacidad total de 8 cambiadores de pipetas.
El número de posiciones de pipetas es en la configuración estándar
40 cargadores (20xx) = 480 posiciones de pipeta
8 cargadores (28xx) = 72 posiciones de pipeta
6
Fig. 6.1 - 14 Posición del cambiador de pipetas para el SIPLACE MultiStar en la máquina automática X4
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Cambiador de pipetas A partir de la versión de software SR.70x.xx
Edición 01/2011
370
6.1.2.5 Posición del cambiador de pipetas para el SIPLACE MultiStar en
la máquina automática X3
En las posiciones 1, 3 y 4 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal CPP
(pos. 1 y 2 en la Fig. 6.1 - 15
). En la posición 2 puede instalarse un cambiador de pipetas. Esto
genera una capacidad total de 7 cambiadores de pipetas.
El número de posiciones de pipetas es en la configuración estándar
35 cargadores (20xx) = 420 posiciones de pipeta
7 cargadores (28xx) = 63 posiciones de pipeta
6

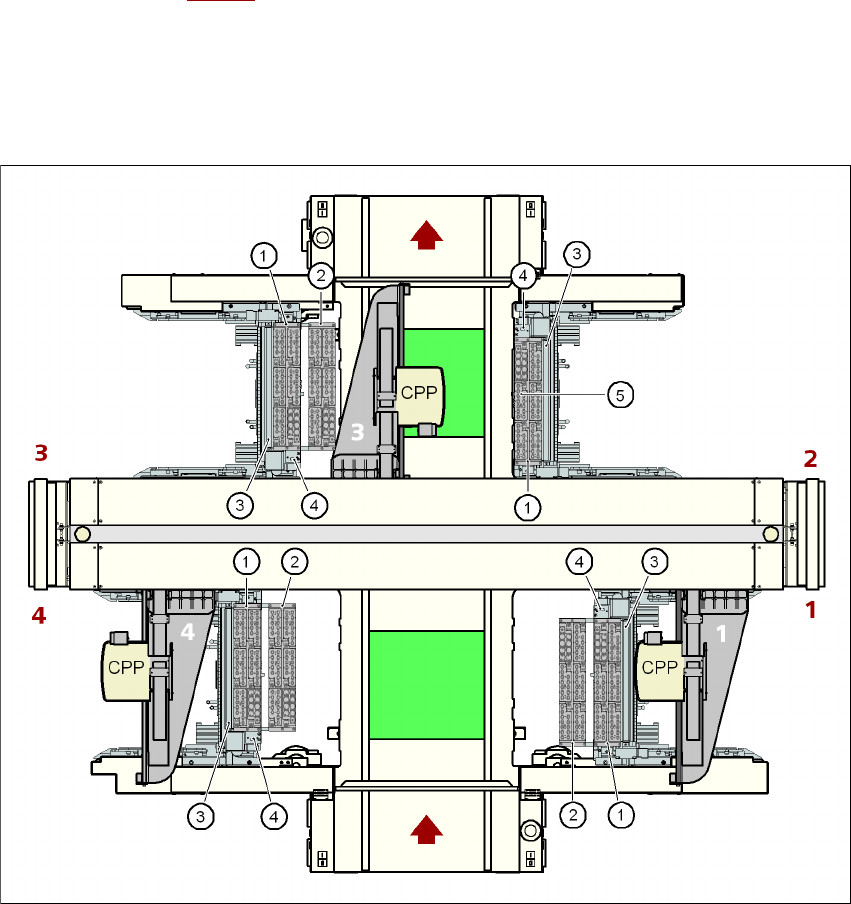

Fig. 6.1 - 15 Posición del cambiador de pipetas para el SIPLACE MultiStar en la máquina automática X3
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Cambiador de pipetas
Edición 01/2011
371
6.1.2.6 Posición del cambiador de pipetas para el SIPLACE MultiStar en la máquina
automática X2
En las posiciones 1 y 3 pueden instalarse hasta 2 cambiadores de pipetas para el cabezal CPP
(pos. 1 y 2 en la Fig. 6.1 - 16
). En las posiciones 2 y 4 puede instalarse un cambiador de pipetas.
Esto genera una capacidad total de 6 cambiadores de pipetas.
El número de posiciones de pipetas es en la configuración estándar
30 cargadores (20xx) = 360 posiciones de pipeta
6 cargadores (28xx) = 54 posiciones de pipeta
6

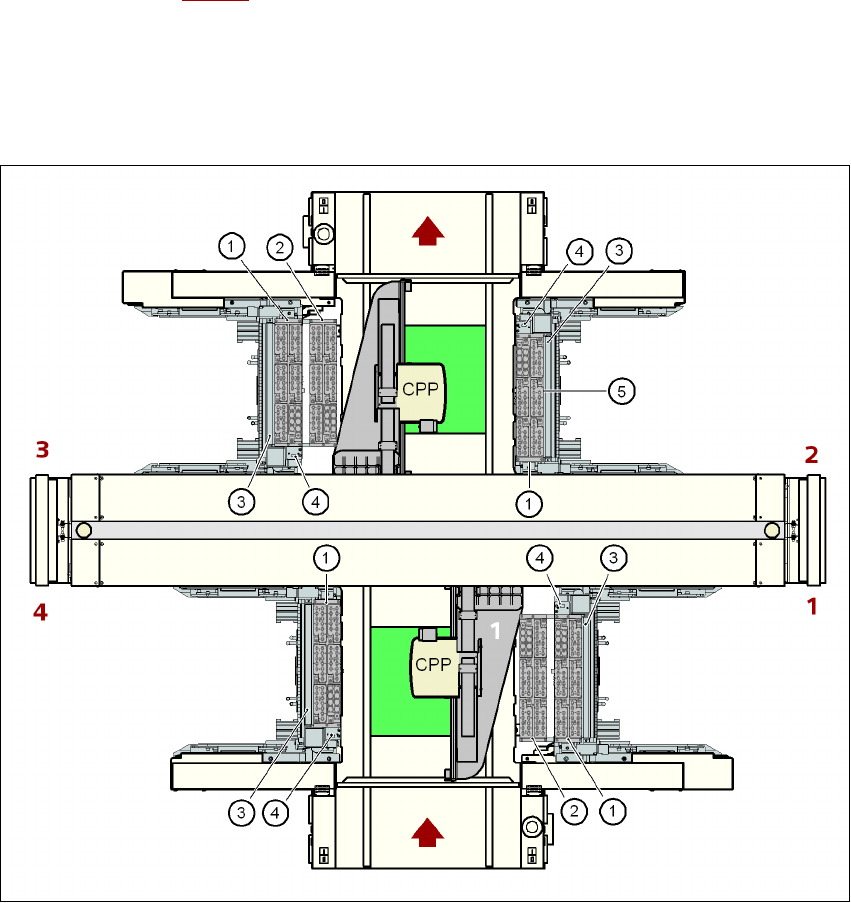

Fig. 6.1 - 16 Posición del cambiador de pipetas para el SIPLACE MultiStar en la máquina automática X2
6
(1) Cambiador de pipetas, "Fila 1"
(2) Cambiador de pipetas, "Fila 2"
(3) Recipiente de rechazo para componentes
(4) Dispositivo para retraer y recipiente de rechazo para pipetas
(5) Cargador de pipetas
