Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio A partir de la versión de software SR.70x.xx Estado energético de la máquina a ut. después desconectar el interruptor principal Edición 01/2011 91 2.9 Est a…
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Bloqueo de la alimentación de aire comprimido y reducción de presión A partir de la versión de software SR.70x.xx
Edición 01/2011
90

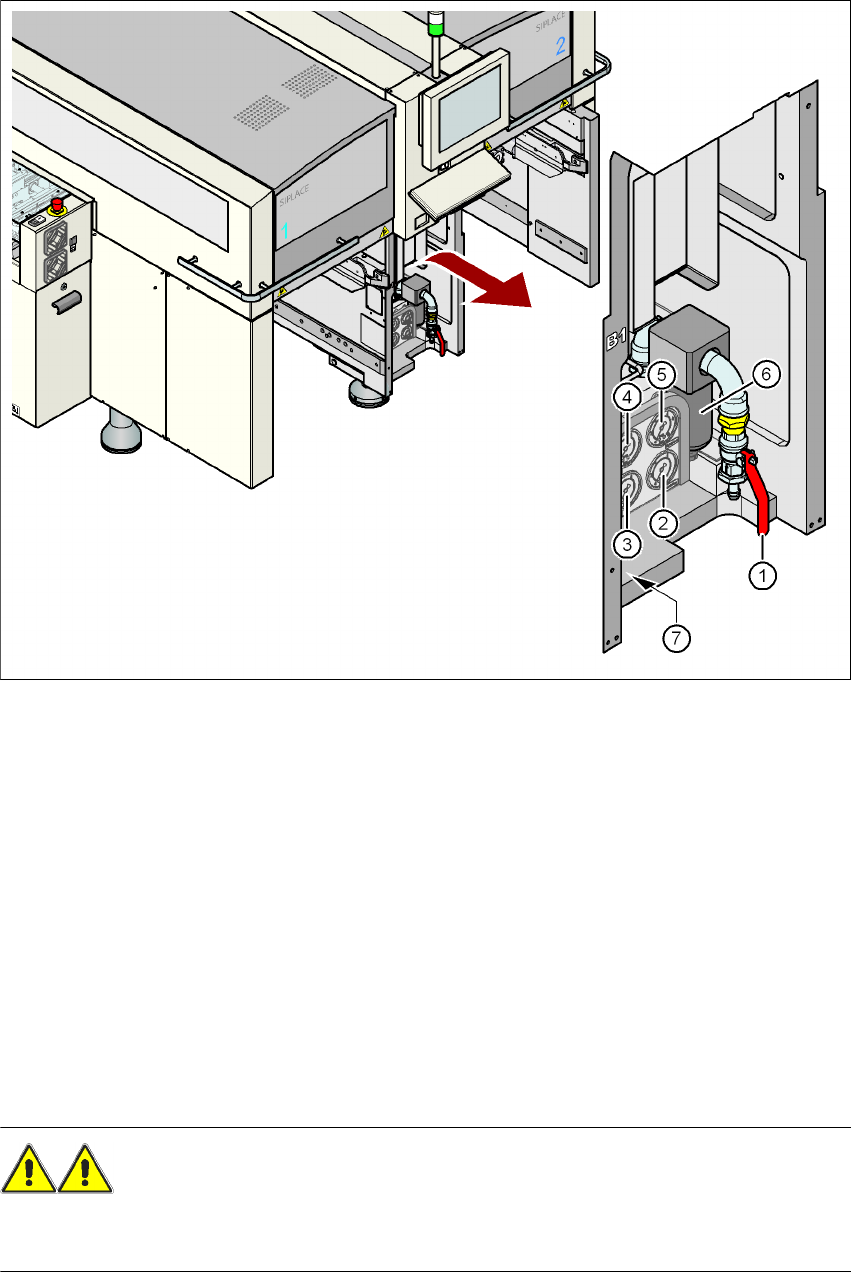

Fig. 2.8 - 1 Unidad de aire comprimido en la máquina automática
(1) Grifo de cierre
(2) Manómetro para la presión de alimentación de los componentes de la máquina
Presión nominal: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bares (gama de vis.: 0 - 0,6 MPa, 0 - 6 bares)
(3) Manómetro para la presión de alimentación del distribuidor de portales
Presión nominal: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bares (gama de vis.: 0 - 0,6 MPa, 0 - 6 bares)
(4) Manómetro para la presión de alimentación del alimentador Bulkcase
Presión nominal: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bares (gama de vis.: 0 - 0,6 MPa, 0 - 6 bares)
(5) Manómetro para la presión de entrada
Presión nominal: 0,5 - 1,0 MPa, 5 - 10 bares (gama de vis.: 0 - 1,0 MPa, 0 - 10 bares)
(6) Filtro de aire comprimido
(7) Tornillo de hexágono interior para fijar el inserto neumático
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentran bajo presión. ¡Existe peligro de
lesiones! 2
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Estado energético de la máquina aut. después desconectar el interruptor principal
Edición 01/2011
91
2.9 Estado energético de la máquina aut. después des-
conectar el interruptor principal
2

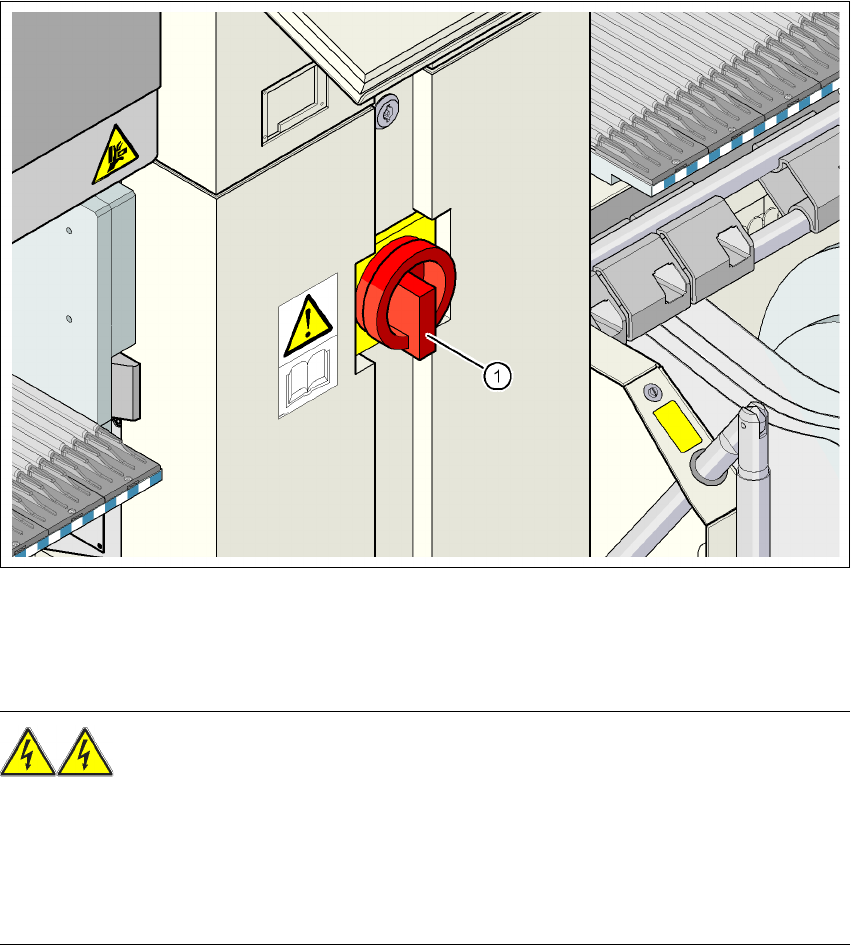

Fig. 2.9 - 1 Posición de la alimentación de corriente en la máquina automática
2
ADVERTENCIA
La máquina automática es alimentada con una tensión de red de 3 x 200 V CA, 3 x 208 V CA, 3
x 230 V CA, 3 x 380 V CA, 3 x 400 V CA ó 3 x 415 V CA ± 5 %, 50/60 Hz. Por esta razón partes
de esta instalación conducen peligrosas tensiones - incluso con el interruptor principal desconec-
tado. Por esta razón un manejo o tratamiento inadecuado de estas máquinas automáticas puede
causar la muerte o graves lesiones, así como considerables pérdidas materiales. 2
→ Observe las prescripciones de prevención de accidentes y las normas DIN vigentes (espe-
cialmente DIN EN 60 204, parte 1).
→ Solamente personal calificado o instruido puede abrir la cubierta sobre el inserto de alimen-
tación de corriente.
(1) Interruptor principal
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Estado energético de la máquina aut. después desconectar el interruptor principal A partir de la versión de software SR.70x.xx
Edición 01/2011
92
2.9.1 Interruptor principal desconectado - Máquina automática conectada a la red
ADVERTENCIA
A pesar de encontrarse desconectado el interruptor principal, los siguientes componentes con-
ducen aún tensiones peligrosas:
– Bornes de conexión de cable L1, L2 y L3 del interruptor principal Q1 (ver Fig. 2.9 - 2
, página
93
)
– Enchufe de servicio X102 (ver Fig. 2.9 - 2
, página 93)
– Fusible automático F1 para el enchufe de servicio (ver Fig. 2.9 - 2
, página 93)
– Filtro de red Z1 (ver Fig. 2.9 - 3
, página 94)
– Bobina de descarga estática L20 con fusibles F21, F22 y F23 (ver Fig. 2.9 - 3
, página 94)
– Campo de bornes X100 para la conexión del cable de alimentación de red (ver Fig. 2.9 - 3
,
página 94
)
– El color de todos los conductores que conducen corriente estando el interruptor principal des-
conectado es marrón.
