Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
176
3.9.2 Datos técnicos de los alimentadores de la SIPLACE serie-X
Las siguientes páginas contienen ilustraciones de alimentadores de la serie-X y los datos técni-
cos.
3.9.2.1 Alimentador de cinta 8 mm X
3

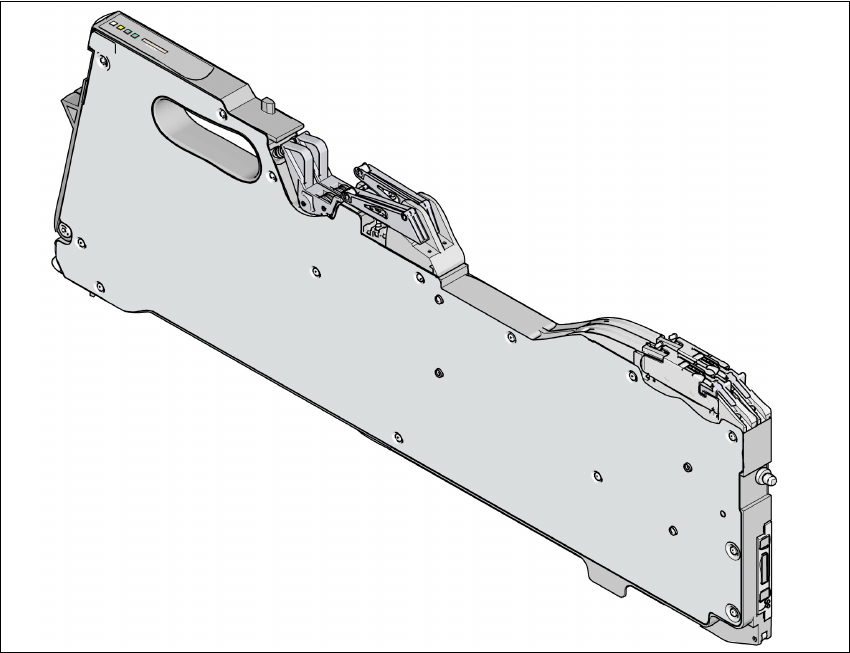

Fig. 3.9 - 3 Alimentador de cinta 8 mm X
3
Alimentador de cinta 8 mm X artículo n° 00141270-xx
Alimentador de cinta 8 mm X con sensor de
empalme
artículo n° 00141290-xx
Ancho 10,8 mm
Posiciones de alimentador ocupadas 1
Ancho de paso de transporte 1 mm / 2 mm / 4 mm / 8 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
177
3.9.2.2 Alimentador de cinta 2x8 mm X
3
Fig. 3.9 - 4 Alimentador de cinta 2x8 mm X
3
Alimentador de cinta 2x8 mm X artículo n° 00141269-xx
Alimentador de cinta 2x8 mm X con sensor de em-
palme
artículo n° 00141289-xx
Ancho 22,9 mm
Posiciones de alimentador ocupadas 2
Ancho de paso de transporte 1 mm / 2 mm / 4 mm / 8 mm
Tiempo de cambio cada vez para una cinta < 45 s
Tiempo de cambio del alimentador preequipado en
la máquina automática
≤ 8 s
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
178
3.9.2.3 Alimentador de cinta 12 mm X
3
Fig. 3.9 - 5 Alimentador de cinta 12 mm X
3
3
3
3
3
Alimentador de cinta 12 mm X artículo n° 00141271-xx
Alimentador de cinta 12 mm X con sensor de
empalme
artículo n° 00141291-xx
Ancho 22,6 mm
Posiciones de alimentador ocupadas 2
Ancho de paso de transporte de 4 mm hasta 16 mm en pasos de 4 mm
Tiempo de cambio para la cinta < 45 s
Tiempo de cambio del alimentador preequipado
en la máquina automática
≤ 8 s
