Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.70x.xx Edición 01/2011 346 5.15 Acoplar o desacoplar el carro de component…
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Rellenar componentes
Edición 01/2011
345
5.14 Rellenar componentes
Informaciones para el llenado de componentes con o sin código de barras las encuentra en la
ayuda – online.
→ En los alimentadores de cinta tenga en cuenta que siempre se debe empalmar a tiempo una
cinta nueva, de forma que los alimentadores no funcionen en vacío.
→ Sin embargo no empalme la cinta demasiado pronto ya que después de empalmar el ex-
tremo de la cinta vieja se arrolla sobre el nuevo rollo, y puede suceder que el rollo de cinta
nuevo se llene demasiado de forma que la cinta se sale del rollo y se bloquea. Esto puede
ocasionar errores de recogida y prolongados tiempos de parada.
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.70x.xx
Edición 01/2011
346
5.15 Acoplar o desacoplar el carro de componentes
5.15.1 Indicaciones de seguridad referentes al acople y desacople del carro
de componentes
ADVERTENCIA 5
Por razones de seguridad contra accidentes (peligro de contusiones) el carro de componentes
siempre debe acoplarlo o desacoplarlo una sola persona.
5
Fig. 5.15 - 1 Indicaciones de seguridad referentes al acople y desacople del carro de componentes
(1) Pulsador para el acople y desacople del carro de componentes, posición 1
(2) Pulsador para el acople y desacople del carro de componentes, posición 2
(3) Pulsador para el acople y desacople del carro de componentes, posición 3
(4) Pulsador para el acople y desacople del carro de componentes, posición 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Acoplar o desacoplar el carro de componentes
Edición 01/2011
347
El concepto de seguridad para el cambio del carro de componentes prevé que el operador ac-
ciona un pulsador (pos. 1, 2, 3 ó 4 en la Fig. 5.15 - 1
, página 346) en el lado de entrada o el lado
de salida de la máquina automática para acoplar o desacoplar el carro de componentes. Así se
asegura que el operador siempre se encuentre a un lado de la máquina automática durante la
operación de acople o desacople. Además, el acople del carro de componentes solamente es po-
sible con las cubiertas de protección cerradas.
5.15.2 Desacoplar el carro de componentes
→ Accione uno de los pulsadores en el lado de entrada o de salida de la máquina automática
(pos. 1, 2, 3 ó 4 en la Fig. 5.15 - 1
, página 346) hasta desacoplar el carro de componentes.

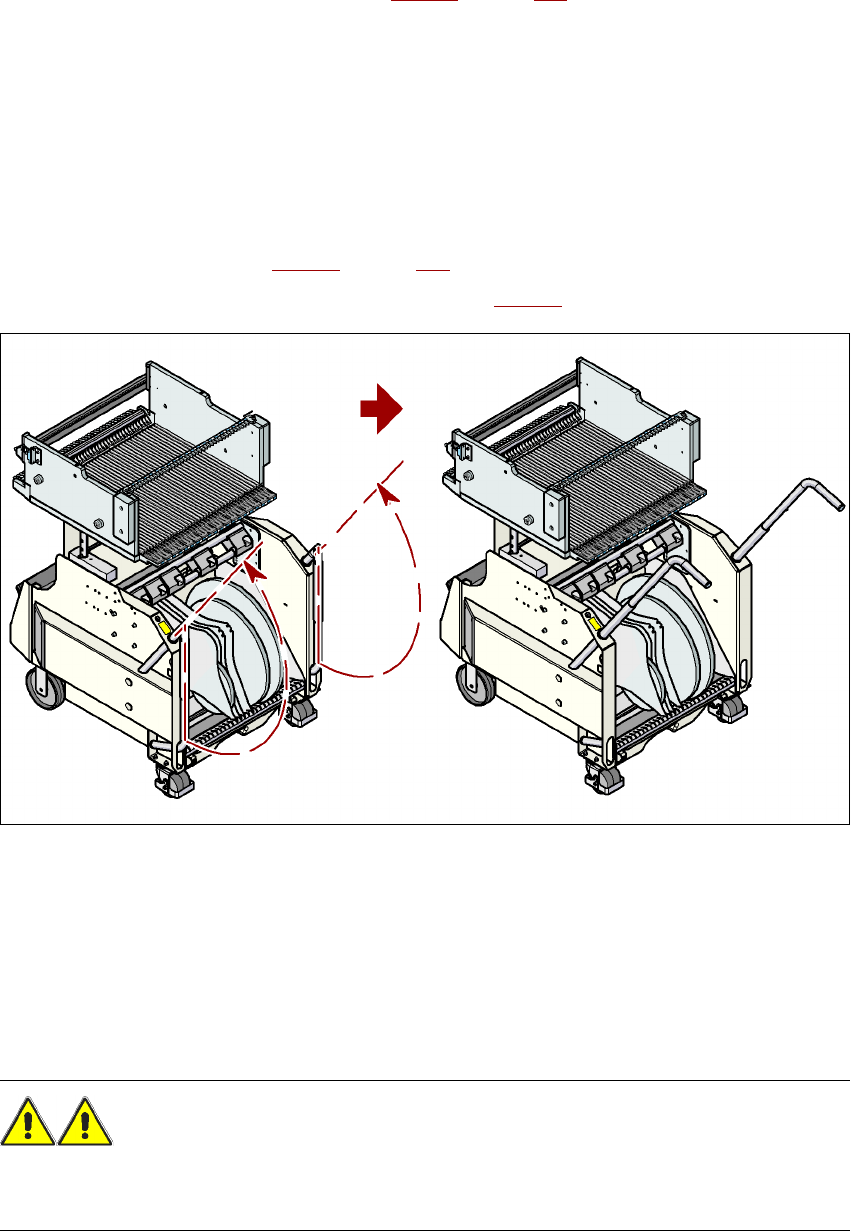

→ Gire ambos asideros hacia arriba (pos. 1 en la Fig. 5.15 - 2
).
5
Fig. 5.15 - 2 Girar hacia arriba los asideros del carro de componentes
→ Extraiga de la máquina automática el carro de componentes con las dos manos en los asi-
deros.
5.15.3 Indicaciones de seguridad referentes al desplazamiento del carro
de componentes
ADVERTENCIA
Para evitar accidentes cumpla incondicionalmente las siguientes reglas cuando desplaza el
carro de componentes.
→ Cuando desea desplazar el carro de componentes tómelo siempre de los asideros
con ambas manos.
