3.3.4 Distancia de maniobra del carro de componentes
3.3.4.1 Distancia de maniobra del carro de componentes en la máquina automática X4I
3
3

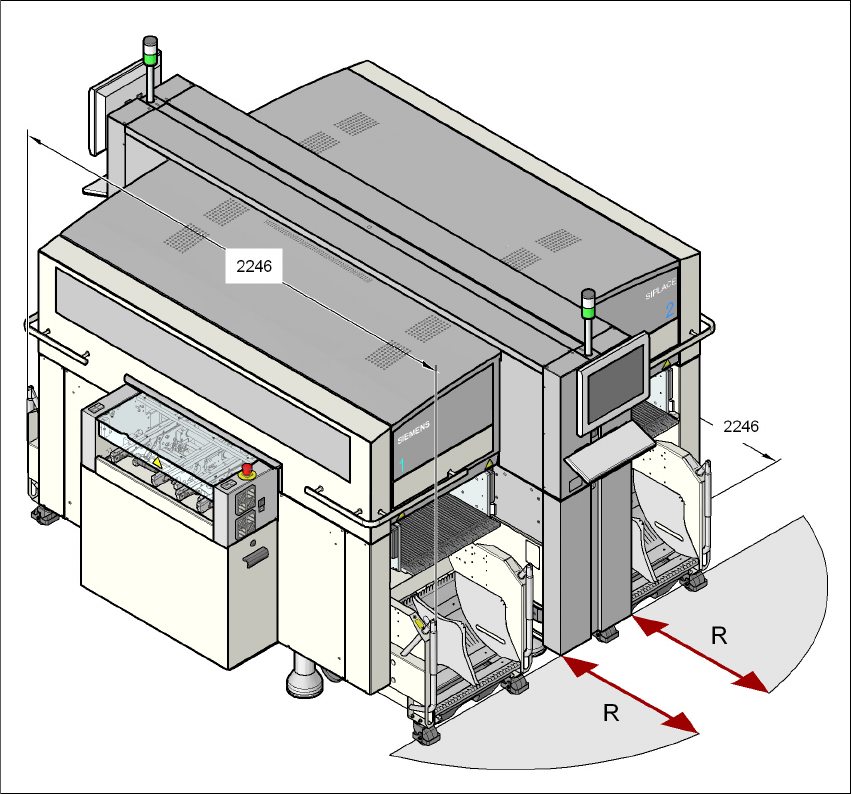

Fig. 3.3 - 6 Distancia de maniobra del carro de componentes en la máquina automática X4I
La distancia de maniobra R del carro de componentes en la máquina automática X4 tiene un valor
de:
– 600 mm en caso de asideros rebatidos hacia abajo
– 900 mm en caso de asideros rebatidos hacia arriba
3
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Dimensiones y peso
117
3.3.4.2 Distancia de maniobra del carro de componentes en la máquina automática X4
3
3

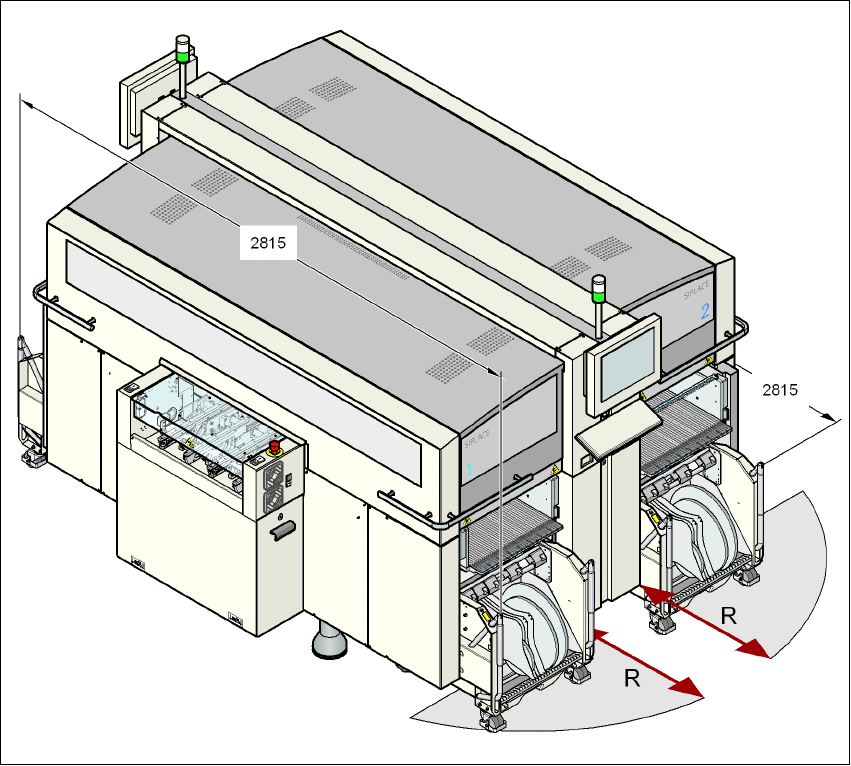

Fig. 3.3 - 7 Distancia de maniobra del carro de componentes en la máquina automática X4
La distancia de maniobra R del carro de componentes en la máquina automática X4 tiene un valor
de:
– 750 mm en caso de asideros rebatidos hacia abajo
– 1050 mm en caso de asideros rebatidos hacia arriba
3
3
3
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Dimensiones y peso A partir de la versión de software SR.70x.xx Edición 01/2011
118
3.3.4.3 Distancia de maniobra del carro de componentes en la máquina automática X3
3
3
Fig. 3.3 - 8 Distancia de maniobra del carro de componentes en la máquina automática X3
La distancia de maniobra R del carro de componentes en la máquina automática X3 tiene un valor
de:
– en las posiciones 1, 3 y 4
750 mm en caso de asideros rebatidos hacia abajo o
1050 mm en caso de asideros rebatidos hacia arriba,
– en la posición 2
600 mm en caso de asideros rebatidos hacia abajo o
900 mm en caso de asideros rebatidos hacia arriba.
