Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Bomba de vacío
Edición 01/2011
423
6.14 Bomba de vacío
Artículo N° 00119786-xx Bomba de vacío, juego de montaje para X2, X3, X4
Artículo N° 00119787-xx Bomba de vacío, serie-X
Artículo N° 00119797-xx Bomba de vacío, juego de montaje para X4I
6.14.1 Indicaciones de seguridad para la bomba de vacío
ADVERTENCIA 6
La bomba de vacío debe protegerse por separado.
Al conectar la bomba de vacío, observe que además del cable estándar de conexión a la red
esté conectado un conductor de puesta a tierra. Para ello debe colocarse a disposición una
barra colectora de puesta a tierra apropiada en la red del cliente.
Observe además las indicaciones seguridad dadas en las instrucciones de servicio.
6.14.2 Descripción
Cada cabezal Collect&Place dispone de un generador de vacío propio que alimenta el circuito de
retención y colocación con el vacío necesario. El generador de vacío de los cabezales de colo-
cación funciona según el principio de Venturi. En combinación con una bomba de vacío en el
SpeedStar (C&P20) puede reducirse considerablemente el consumo de aire comprimido. Los
gastos de explotación bajan según el volumen de los gastos de energía.
Tipo de máquina
automática
Configuración del
cabezal de colocación
Consumo de aire
comprimido
a
sin bomba de vacío
Consumo de aire
comprimido
a
con bomba de vacío
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20/ 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
a) Bajo condiciones atmosféricas normales a 20 °C y 1013 hPa
b) Bomba de vacío solamente para el cabezal C&P20
Ampliaciones de estación Instrucciones de servicio SIPLACE Serie-X
Transporte de paso A partir de la versión de software SR.70x.xx
Edición 01/2011
424
6.15 Transporte de paso
Artículo N° 00119707-xx Transporte de paso SIPLACE serie-X
Con esta opción es posible arrancar y parar las cintas del transporte de las tarjetas de circuitos
impresos sin ordenador de mando.
Instrucciones de servicio SIPLACE Serie-X Ampliaciones de estación
A partir de la versión de software SR.70x.xx Puesto de prueba "Vision"
Edición 01/2011
425
6.16 Puesto de prueba "Vision"
Artículo N° 00119788-xx Puesto de prueba "Vision"
6

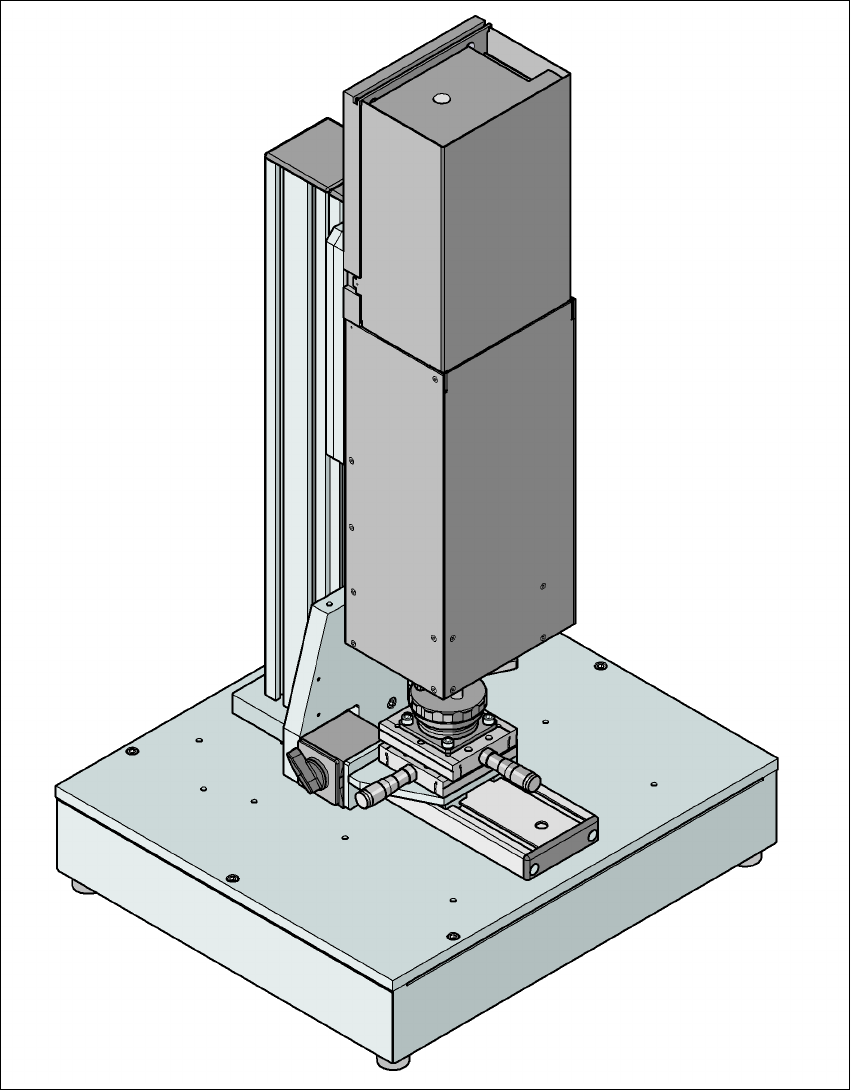

Fig. 6.16 - 1 Puesto de prueba "Vision" con cámara - CO, Tipo 33
