Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
269
4.3.13.2 Unidad de ejes X4I, X4, X3 (portal 1 y portal 4), - conectar el enchufe
→ Conectar los cables eléctricos según el siguiente esquema:
4
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
X41_1tq X41_1tq 03050919 Encajar el enchufe
X42_1tq X42_1tq 03050919 Encajar el enchufe
X45tq X45tq 03050920-W1 Encajar el enchufe
X46tq X46tq
03050920-W2
03050920-W3
Encajar el enchufe
X47tq X47tq
03050920-W4
03050920-W5
Encajar el enchufe
X01_3tq X4sr 03050881 Encajar el enchufe
X02_3tq X4st 03050882 Encajar el enchufe
X05_3tq X4vr 03050911 Encajar el enchufe
X06_3tq X4vt 03050912 Encajar el enchufe
X01_1tq X1so 03009771 Insertar hasta el tope
X02_1tq X3so 03009772 Insertar hasta el tope
X03_1tq X5so 03009773 Insertar hasta el tope
X04_1tq X1sp 03009774 Insertar hasta el tope
X05_1tq X1vo 03009831 Insertar hasta el tope
X06_1tq X3vo 03009832 Insertar hasta el tope
X07_1tq X5vo 03009833 Insertar hasta el tope
X08_1tq X1vp 03009834 Insertar hasta el tope
X09_1tq X3sp 03009775 Insertar hasta el tope
X10_1tq X5sp 03009776 Insertar hasta el tope
X11_1tq X3vp 03009835 Insertar hasta el tope
X12_1tq X5vp 03009836 Insertar hasta el tope
X03_3tq X03_3tq 03050883 Encajar el enchufe
X04_3tq X04_3tq 03050884 Encajar el enchufe
X07_3tq X07_3tq 03050913 Encajar el enchufe
X08_3tq X08_3tq 03050914 Encajar el enchufe
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
270
4
→ Controle las posiciones de los interruptores S1
1: OFF
2: Sin utilizar
4.3.13.3 Montar la unidad de ejes X4I, X4, X3 (portal 1 y portal 4)
→ Levante con cuidado la unidad de ejes sobre el carril en el grupo adosado.
→ Observe que no se aplaste ningún cable.
→ Empuje hasta el tope la unidad de ejes en el grupo adosado.
→ Asegure la unidad de ejes con el tornillo cilíndrico.
→ Coloque la cubierta de makrolon.
→ Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 15
, página 256), como
se representa en la Fig. 4.3 - 16
en la página 259.
→ Bloquee las puertas.
4.3.13.4 Montaje de las chapas laterales
→ Fije el cable de puesta a tierra en cada chapa lateral (pos. 6 en la Fig. 4.3 - 15, página 256),
como se representa en la Fig. 4.3 - 16
en la página 259.
→ Fije la chapa lateral con 6 tornillos cilíndricos en el bastidor de la máquina.
4.3.14 Montar la lámpara de aviso
→ Conecte el cable de las lámparas de aviso con los cables de la máquina básica.
→ Introduzca la lámpara de aviso en el agujero (pos. 2 en la Fig. 4.3 - 22
, página 271) hasta
que el tubo de la misma sobresalga de forma suficiente en el borne situado debajo.
→ Apriete debajo del agujero (pos. 3 en la Fig. 4.3 - 22
, página 271) el tornillo de hexágono in-
terior.
X09_3tq X09_3tq 03050886 Encajar el enchufe
X10_3tq X10_3tq 03050885 Encajar el enchufe
X11_3tq X11_3tq 03050916 Encajar el enchufe
X12_3tq X12_3tq 03050915 Encajar el enchufe
X30_1tq
X30_2tq
X30_1tq
X30_2tq
03010051
03010051
Apretar
Unidad de ejes
Enchufe
Cable de conexión Indicación
Enchufe Cable
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
271
4

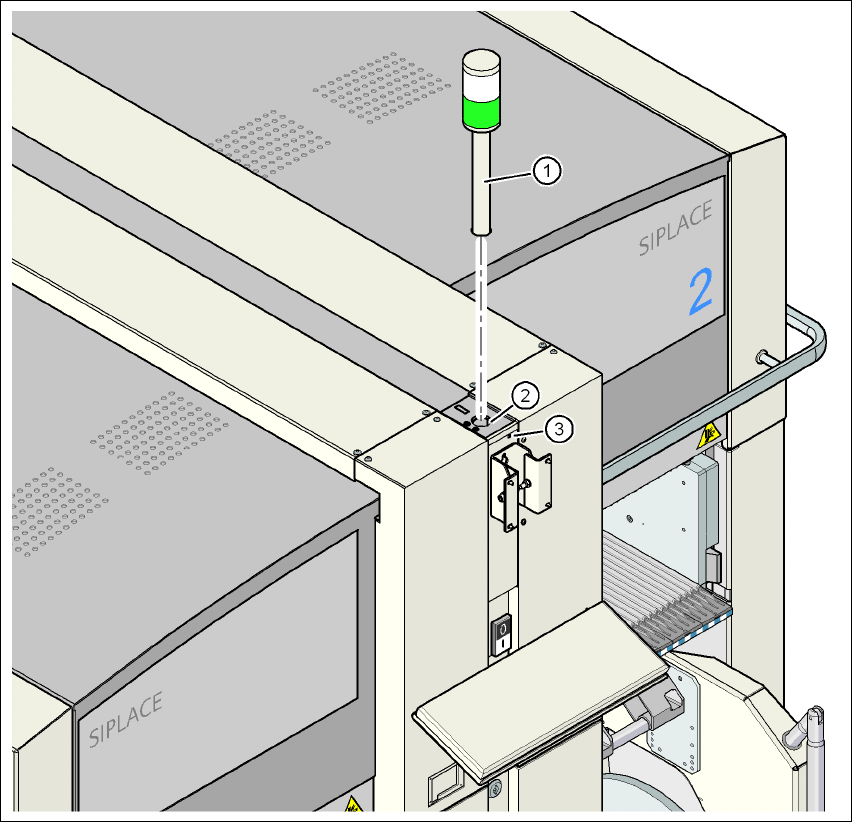

Fig. 4.3 - 22 Montar la lámpara de aviso
(1) Lámpara de aviso
(2) Agujero para la lámpara de aviso
(3) Agujero para el tornillos de inmovilización
4.3.15 Fijar los monitores
→ Fije los monitores y conecte los cables.
→ Controle las conexiones de los cables
