Instalación y puesta en servicio Instru cciones de servicio SIPLACE Serie-X Adaptar el canal guía de cinta vacía a la altura de l componente A part ir de la versión de software SR.70x.xx Edición 01/2011 290 4.6.1 Indicac…

100%1 / 452
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Adaptar el canal guía de cinta vacía a la altura del componente
Edición 01/2011
289
4.5.1.3 Ajustar el vertedor inclinado para desechos de cinta a las alturas del transporte
de TCI 900 mm - 950 mm
Suelte las dos tuercas hexagonales M4 (pos. 3 en la Fig. 4.5 - 1, página 288).
Ajuste la prolongación (pos. 2 en la Fig. 4.5 - 1
, página 288) de forma que la distancia entre
el borde inferior y el suelo tenga un valor de máximo de 320 mm + 20 mm (ver Fig. 4.5 - 1
,
página 288
).
4.6 Adaptar el canal guía de cinta vacía a la altura del
componente
Si se utilizan alimentadores que procesan cintas con una altura de bolsa > 12 mm, se debe retirar
la chapa separadora (pos. 1 en la Fig. 4.6 - 1
).
4

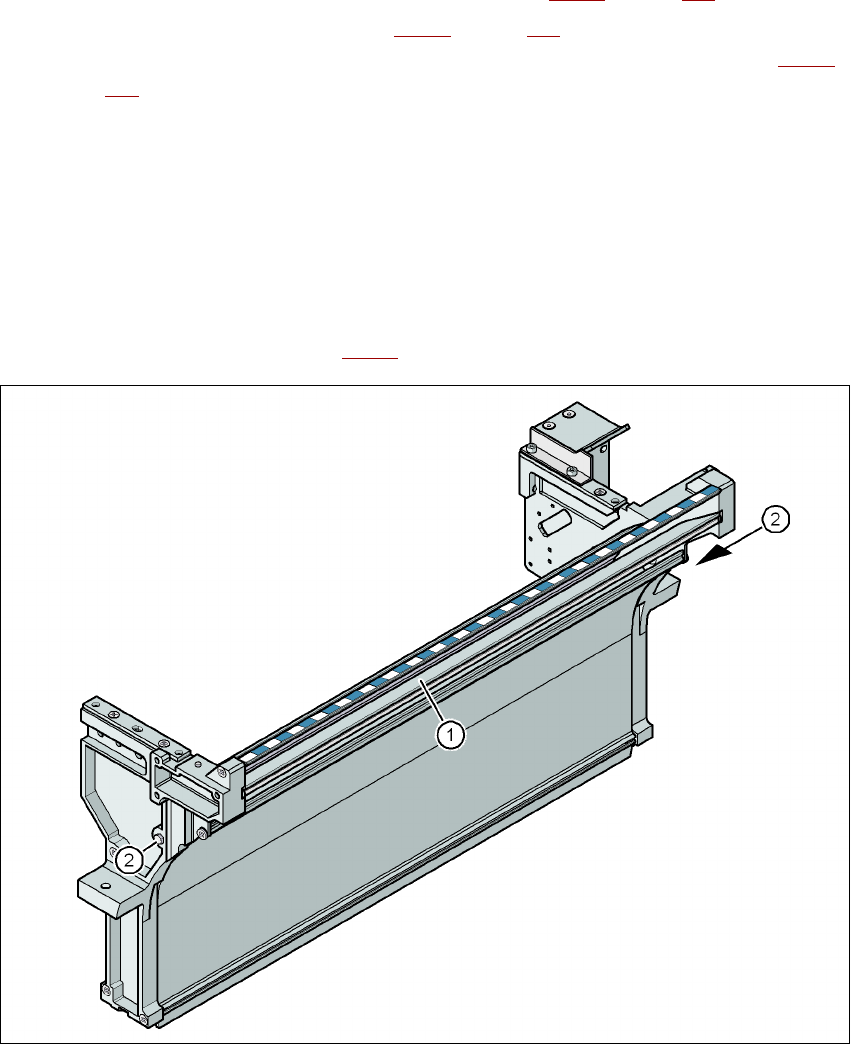

Fig. 4.6 - 1 Canal guía de la cinta vacía SIPLACE serie-X
(1) Chapa separadora desmontable para cintas \> 12 mm
(2) Tornillo DIN 93384 - M4x20, 2 unid.
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Adaptar el canal guía de cinta vacía a la altura del componente A partir de la versión de software SR.70x.xx
Edición 01/2011
290
4.6.1 Indicaciones de seguridad
ADVERTENCIA 4
Para el desmontaje de la chapa separadora desconecte la máquina con el interruptor principal.
Desconecte la máquina automática de la red y de la alimentación de aire comprimido.
Bloquee la máquina automática contra una reconexión como se describe en el apartado 2.10
,
página 96
.
Espere hasta que la presión de servicio de la cortadora baje hasta 0 MPa.
No manipule en el interior del canal guía de cinta vacía.
4.6.2 Retirar la chapa separadora
Suelte los dos tornillos hexagonales (pos. 2 en la Fig. 4.6 - 1, página 289).
Extraiga la chapa separadora (pos. 1 en la Fig. 4.6 - 1
, página 289).
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Colocar en servicio la máquina automática
Edición 01/2011
291
4.7 Colocar en servicio la máquina automática
4.7.1 Colocar en servicio la máquina automática donde el cliente
Controle el asiento correcto de todos los grupos constructivos.
Antes de retirar el seguro de transporte del eje X/Y limpie con un paño exento de pelusas los
carriles guía lineales. No utilice para ello ningún disolvente (ver apartado 4.3.20
, página 284).
Conecte la máquina y ejecute una carrera de referencia.
Copie el programa de colocación en el ordenador y pruébelo.
Controle el punto cero de la máquina después de un período de calentamiento de 3 - 4 h.
Equipe con los operadores del cliente los alimentadores, en base al programa de colocación
del mismo.
Instrúyalos en la manipulación de los alimentadores en base a la JobGuide.
Controle las opciones implementadas específicas al cliente (en especial el software) en
cuanto a su funcionamiento y dado caso solicite igualmente piezas de repuesto con el formu-
lario de pedido o vía Fax.
4.7.2 Instrucciones iniciales para el personal del cliente
Aclare todas las opciones implementadas específicas al cliente, especialmente el software /
compatibilidad de software..
Aclare a los programadores los editores de la computadora de línea / SIPLACE Pro.
Instruya a los operadores y al técnico de línea en el software de la estación.
Aclare la protección con palabra clave.
Instruya al personal del cliente conforme a las instrucciones de servicio y mantenimiento.
4.7.3 Marcha de prueba o inicio de la producción
Pruebe la línea con la tarjeta de circuitos de prueba o una tarjeta de circuitos impresos del
cliente.
Registre los datos del producto del cliente y los datos de rendimiento, prepare los datos y
documéntelos en el reporte de instalación.
Guarde los datos y entregue las copias de seguridad al cliente.
