Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina A partir de la versión de software SR.70x.xx Rellenar componentes Edición 01/2011 345 5.14 Rellenar componentes Informaciones para el llenado de componentes …
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Evitar errores de pista A partir de la versión de software SR.70x.xx
Edición 01/2011
344
5.13.3 Sistema de coordenadas del componente y ángulo de recogida
5
Fig. 5.13 - 1 Posición del componente y su ángulo de recogida
Componente
especial
Cargador de
barras:
Componen-
tes polariza-
dos, chip
0402
2220
El ánodo debe estar
orientado en dirección
del eje-X positivo
Tipo de caja
0°- Posición
de descripción
Posición en la alimentación
Ángulo de
recogida/
Ángulo de pipeta
Cinta:
SOT 23
Cargador de
barras:
Cinta:
Cinta:
SO-IC
DIL-IC
SOT 194
Cinta:
Agujeros
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Instrucciones de servicio SIPLACE Serie-X Tareas en la máquina
A partir de la versión de software SR.70x.xx Rellenar componentes
Edición 01/2011
345
5.14 Rellenar componentes
Informaciones para el llenado de componentes con o sin código de barras las encuentra en la
ayuda – online.
→ En los alimentadores de cinta tenga en cuenta que siempre se debe empalmar a tiempo una
cinta nueva, de forma que los alimentadores no funcionen en vacío.
→ Sin embargo no empalme la cinta demasiado pronto ya que después de empalmar el ex-
tremo de la cinta vieja se arrolla sobre el nuevo rollo, y puede suceder que el rollo de cinta
nuevo se llene demasiado de forma que la cinta se sale del rollo y se bloquea. Esto puede
ocasionar errores de recogida y prolongados tiempos de parada.
Tareas en la máquina Instrucciones de servicio SIPLACE Serie-X
Acoplar o desacoplar el carro de componentes A partir de la versión de software SR.70x.xx
Edición 01/2011
346
5.15 Acoplar o desacoplar el carro de componentes
5.15.1 Indicaciones de seguridad referentes al acople y desacople del carro
de componentes
ADVERTENCIA 5
Por razones de seguridad contra accidentes (peligro de contusiones) el carro de componentes
siempre debe acoplarlo o desacoplarlo una sola persona.
5

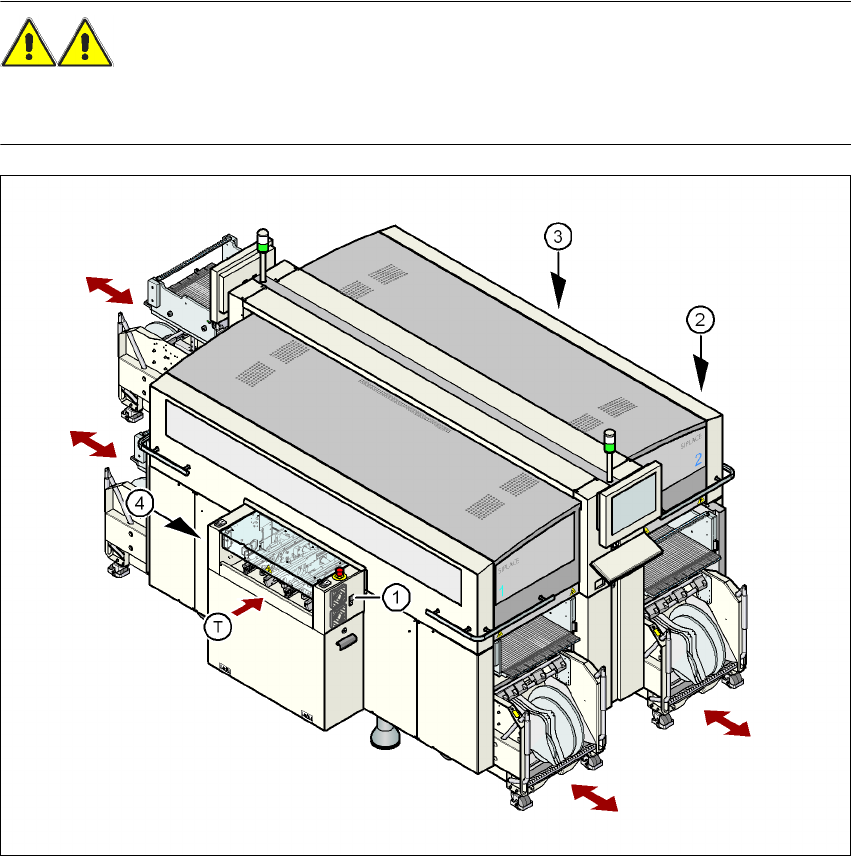

Fig. 5.15 - 1 Indicaciones de seguridad referentes al acople y desacople del carro de componentes
(1) Pulsador para el acople y desacople del carro de componentes, posición 1
(2) Pulsador para el acople y desacople del carro de componentes, posición 2
(3) Pulsador para el acople y desacople del carro de componentes, posición 3
(4) Pulsador para el acople y desacople del carro de componentes, posición 4
(T) Dirección de transporte de las tarjetas de circuitos impresos
