2.5.10 Elevadas temperaturas en los alimentadores X durante el servicio continuo
2

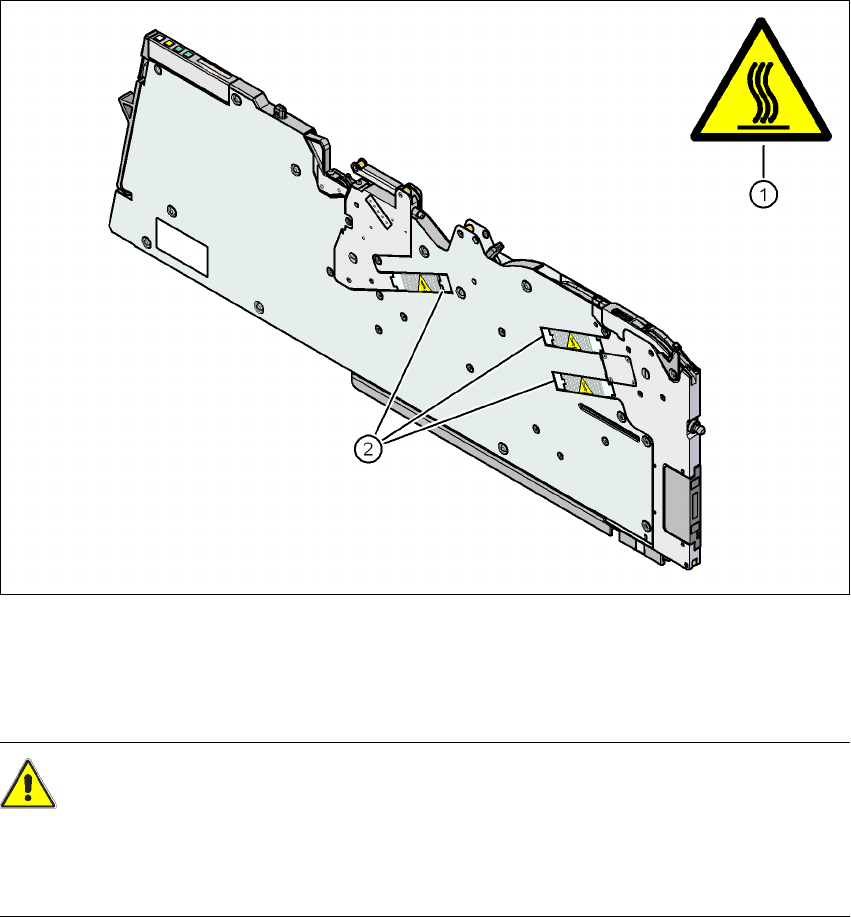

Fig. 2.5 - 6 Elevadas temperaturas en los alimentadores X durante el servicio continuo
(1) Aviso indicador de temperatura, artículo N° 03031926-01
(2) Motor paso a paso
CUIDADO
ELEVADAS TEMPERATURAS 2
Los motores paso a paso pueden en servicio continuo y a una temperatura ambiente superior a
22°C alcanzar elevadas temperaturas superficiales. Cuidado al tocar los motores.
Seguridad de servicio Instrucciones de servicio SIPLACE Serie-X
Sistemas de seguridad A partir de la versión de software SR.70x.xx
Edición 01/2011
74
2.6 Sistemas de seguridad
2.6.1 Cubiertas de protección
2

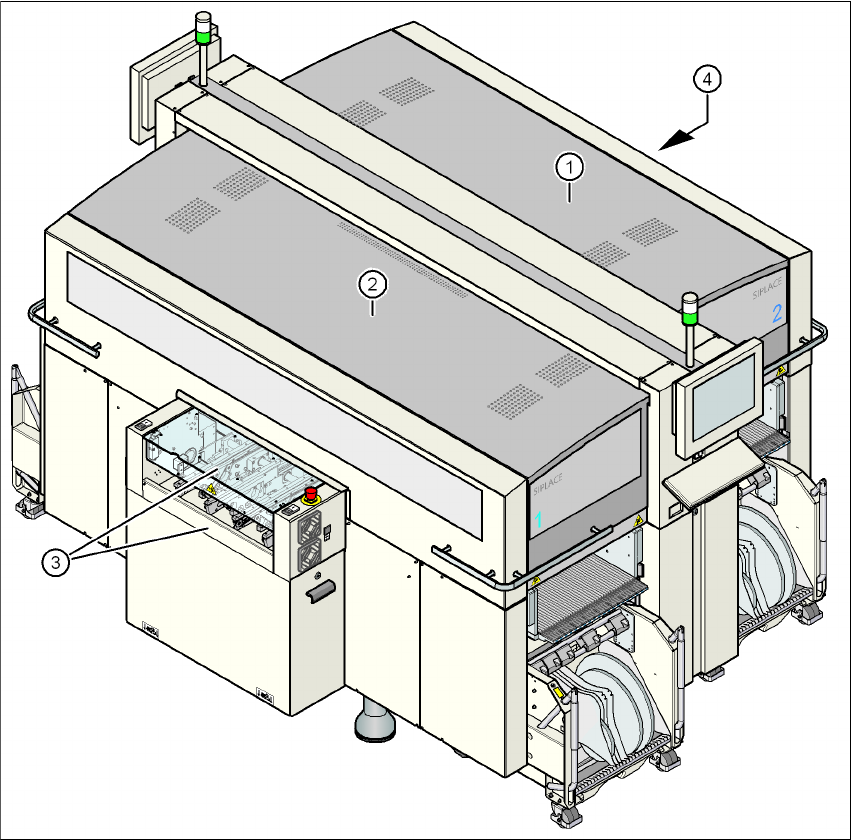

Fig. 2.6 - 1 Cubiertas de protección
(1) Cubierta de protección, corta
(2) Cubierta de protección, larga
(3) Tapa y protección de acceso en la cinta de entrada
(4) Tapa y protección de acceso en la cinta de salida
2
El área de recorrido de los portales dispone de dos cubiertas de protección (pos. 1 y 2) pivotables
hacia arriba. Las protecciones laterales deben evitar el acceso al espacio interior de la máquina
Instrucciones de servicio SIPLACE Serie-X Seguridad de servicio
A partir de la versión de software SR.70x.xx Sistemas de seguridad
Edición 01/2011
75
automática por un lado. Las dos tapas (pos. 3 y 4) sobre la cinta de entrada o de salida del trans-
porte de las tarjetas de circuitos impresos aseguran el acceso al mismo.
Funcionamiento 2
Si se gira hacia arriba una de las cubiertas de protección o se levanta una de las tapas en el trans-
porte de las tarjetas de circuitos impresos se interrumpe de inmediato el abastecimiento de co-
rriente de los ejes de portal. Los ejes de portal paran. En la pantalla se indica el mensaje "Cerrar
tapa".
→ Cierre las cubiertas de protección y accione el pulsador de arranque (pos. 1 en la Fig.
2.6 - 2
) para continuar la colocación.
2

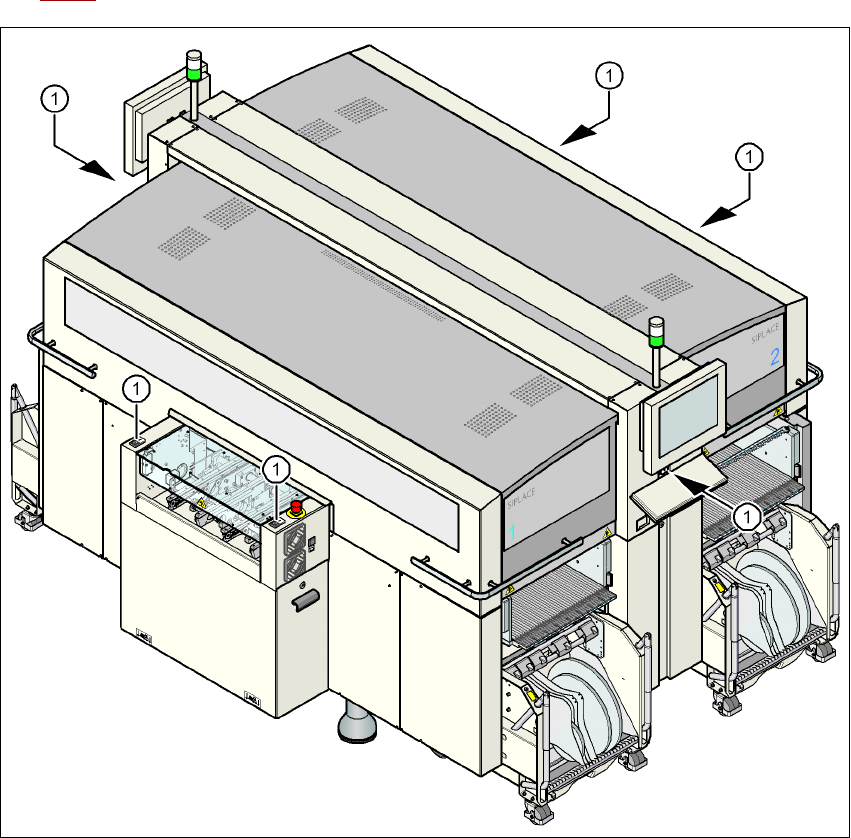

Fig. 2.6 - 2 Posición de los pulsadores de arranque (blanco) en la máquina automática
(1) Pulsadores de arranque (blanco) en la máquina automática
