Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
265
4.3.12 Instalar unidad Box-PC en SIPLACE X4I
4.3.12.1 Unidad Box-PC - puntos de conexión eléctrica
4

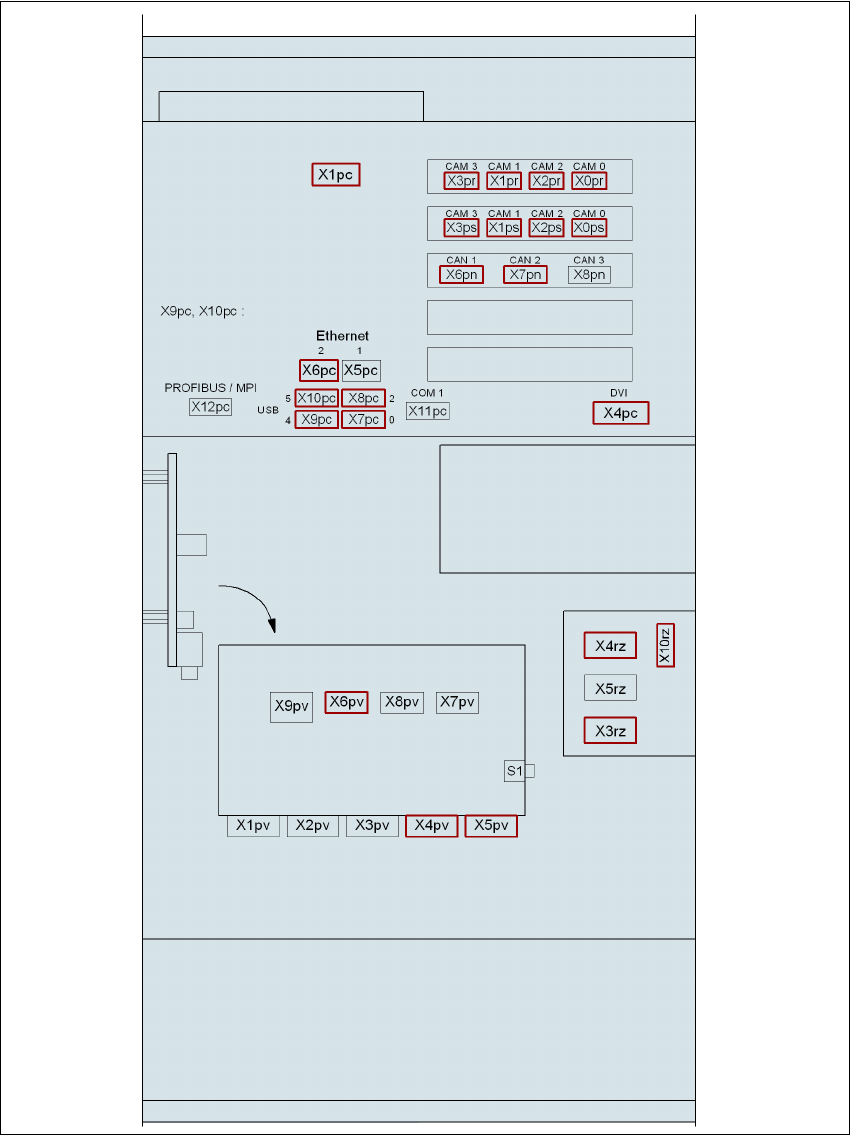

Fig. 4.3 - 20 Unidad Box-PC para SIPLACE X4I, cara frontal - conectar el enchufe
Ordenador 1
Ordenador de mando
0307 1371
Unidad Box-PC
0307 2079
Alimentación
de corriente
para Touch-Screen
Convertidor CC/CC
0304 8511
Video-Multiplexer, Splitter
0305 7965
Video en 1
Ordenador 1
Video en 1
Ordenador 1
Video en 1
Ordenador 1
sensor 3D
Pantalla 1
Pantalla 2
Distribuidor
de tensión
0307 2178
Unidad DVD
Instalación y puesta en servicio Instrucciones de servicio SIPLACE Serie-X
Instalación de la máquina automática A partir de la versión de software SR.70x.xx
Edición 01/2011
266
4.3.12.2 Unidad Box-PC para SIPLACE X4I, cara frontal - conectar el enchufe
4
→ Controle además las siguientes conexiones de enchufe:
4
Unidad Box-PC
(Fig. 4.3 - 20
, página 265)
Enchufe
Cable de conexión Indicación
Enchufe Cable
X0pr
a
X0pr 03009778 Insertar hasta el tope
X1pr
a
X1pr 03009838 Insertar hasta el tope
X2pr
a
X2pr 03009755 Insertar hasta el tope
X3pr
a
X3pr 03009756 Insertar hasta el tope
X0ps
a
X0ps 03009798 Insertar hasta el tope
X1ps
a
X1ps 03009818 Insertar hasta el tope
X2ps
a
X2ps 03009757 Insertar hasta el tope
X3ps
a
X3ps 03009758 Insertar hasta el tope
X6pc X6pc 03010478 Insertar hasta el tope
X7pc X7pc 03051751 Insertar hasta el tope
X8pc X8pc 03051752 Insertar hasta el tope
X9pc
b
X9pc 03051753 Insertar hasta el tope
X10pc
b
X10pc 03051754 Insertar hasta el tope
X6pn X6pn 03010051 Asegurar con tornillos
X7pn X7pn 03010059 Asegurar con tornillos
X4pv X4pv 03051749 Asegurar con tornillos
X5pv X5pv 03051750 Asegurar con tornillos
a) Este enchufe está previsto para las cámaras.
b) En caso de utilización de una pantalla táctil.
Unidad Box-PC
(Fig. 4.3 - 20
, página 265)
Enchufe
Enchufe Cable
X1pc X4rz (Box-PC cara posterior) 03072177-W1
X4pc X1pv 03051747
X6pv X4rz (Box-PC cara posterior) 03072177-W2
Instrucciones de servicio SIPLACE Serie-X Instalación y puesta en servicio
A partir de la versión de software SR.70x.xx Instalación de la máquina automática
Edición 01/2011
267
4.3.12.3 Unidad Box-PC para SIPLACE X4I - conexiones de enchufe en la cara posterior
4
4
4.3.12.4 Instalar unidad Box-PC en SIPLACE X4I
→ Conecte el cable de puesta a tierra verde-amarillo a la unidad Box-PC como se representa
en la Fig. 4.3 - 16
, página 259.
→ Establezca las conexiones de enchufe en la cara posterior de la unidad Box-PC (ver apartado
4.3.12.3
).
→ Levante con cuidado la unidad Box-PC sobre el carril en el grupo adosado.
→ Observe que no se aplaste ningún cable.
→ Empuje hasta el tope la unidad Box-PC en el grupo adosado.
→ Establezca las conexiones de enchufe en la cara frontal de la unidad Box-PC (ver apartado
4.3.12.2
, página 266).
→ Fije los cables en la cara frontal con sujetacables.
→ Asegure la unidad Box-PC con el tornillo cilíndrico.
→ Fije el cable de puesta a tierra en las puertas (pos. 2 en la Fig. 4.3 - 15
, página 256), como
se representa en la Fig. 4.3 - 16
en la página 259.
→ Bloquee las puertas.
Unidad Box-PC
(Fig. 4.3 - 20
, página 265)
enchufe
Cable de conexión Indicación
Se tiene acceso a los enchufes
por la cara posterior
Enchufe Cable
X3rz X3rz 03050907 Insertar hasta el tope
X10rz X10rz 03056891 Insertar hasta el tope
