Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X 189 60 μ m 00117026- xx 70 μ m 00117027- xx 75 μ m 00117021- …

100%1 / 452
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
188
3.9.3.3 Posibilidades de combinación de la LDU-X con cabezales de colocación
3
3.9.3.4 Restricciones
– Zona de recogida restringida para los cabezales de colocación:
SIPLACE X4I: en todas las posiciones
SIPLACE X4/X3/X2: en la posición 1 y 3
– La LDU-X debe tomarse manualmente en el equipamiento.
– La LDU-X puede solamente equiparse en las pistas 7 - 26.
– En cada carro de componentes puede colocarse solamente una LDU-X.
– La sujeción para cargadores superficiales y la LDU-X no puede equiparse en un carro de
componentes.
– Transportadores lineales no pueden colocarse al lado de una LDU-X.
– MTC y LDU-X pueden equiparse solamente en una zona de colocación con un portal.
– Un portal puede recoger solamente de una LDU-X, aún cuando puede recoger de dos posi-
ciones.
3.9.3.5 Placas Dip para espesores de capa de fundente específicos
INDICACIÓN 3
Por favor, observe que el espesor del fundente depende del tipo de fundente utilizado. Incluso
cuando el componente y la altura de fundente deseada son iguales, puede variar la profundidad
de placa Dip necesaria en caso de fundentes diferentes.
Cabezales de colocación
Máquina
automática
C&P20 CPP (posición
superior de
montaje)
CPP (posición inferior
de montaje)
TH
SIPLACE X4I Sí
a
a) Solamente con la LDU-X a partir del estado funcional 02
No utilizable Sí No utilizable
SIPLACE X4 Sí
a
Sí Sí Sí
SIPLACE X3 Sí
a
Sí Sí Sí
SIPLACE X2 Sí
a
Sí Sí Sí
Profundidad de placa Dip Artículo N°
20 μm 00117022-xx
25 μm 00117020-xx
30 μm 00117023-xx
45 μm 00117043-xx
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Alimentadores-X
189
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
140 μm 00117044-xx
150 μm 00117045-xx
160 μm 00117046-xx
170 μm 00117054-xx
180 μm 00117047-xx
190 μm 00117048-xx
200 μm 00117049-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
250 μm 00117051-xx
260 μm 00117052-xx
270 μm 00117053-xx
280 μm 00117034-xx
290 μm 00117055-xx
300 μm 00117041-xx
310 μm 00117056-xx
320 μm 00117035-xx
330 μm 00117057-xx
340 μm 00117058-xx
350 μm 00117059-xx
360 μm 00117036-xx
370 μm 00117061-xx
380
μm 00117062-xx
390 μm 00117063-xx
400 μm 00117040-xx
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Alimentadores-X A partir de la versión de software SR.70x.xx Edición 01/2011
190
3.9.4 Adaptador de alimentador para la serie-X
Artículo N° 00141305-xx Adaptador para alimentadores de la serie-X
Artículo N° 00141308-xx Placa adaptadora para Reject Conveyor
Artículo N° 00141310-xx Placa adaptadora para Label Presenter SIPLACE
3
La gama de alimentadores de cinta-X se amplió en alimentador lineal vibratorio, Label Presenter
y Reject Conveyor (módulo de eliminación). Con un adaptador pueden reajustarse el alimentador
lineal vibratorio - S, Label Presenter y Reject Conveyor para su utilización en el carro de compo-
nentes de la serie-X. Además de la función mecánica, el adaptador posee también una función
electrónica. Éste transforma las señales de comunicación de los alimentadores S a señales del
protocolo ampliado de la serie-X. Además están implementadas funciones adicionales como p.ej.
la identificación del alimentador.
INDICACIÓN 3
Los alimentadores lineales vibratorios - S, Label Presenter y Reject Conveyor no se pueden
equipar en el carro de componentes cuando éstos se encuentran en la zona de acceso de un
cabezal SpeedStar (C&P20).
3.9.4.1 Adaptador de alimentador para la serie-X con Label Presenter
3

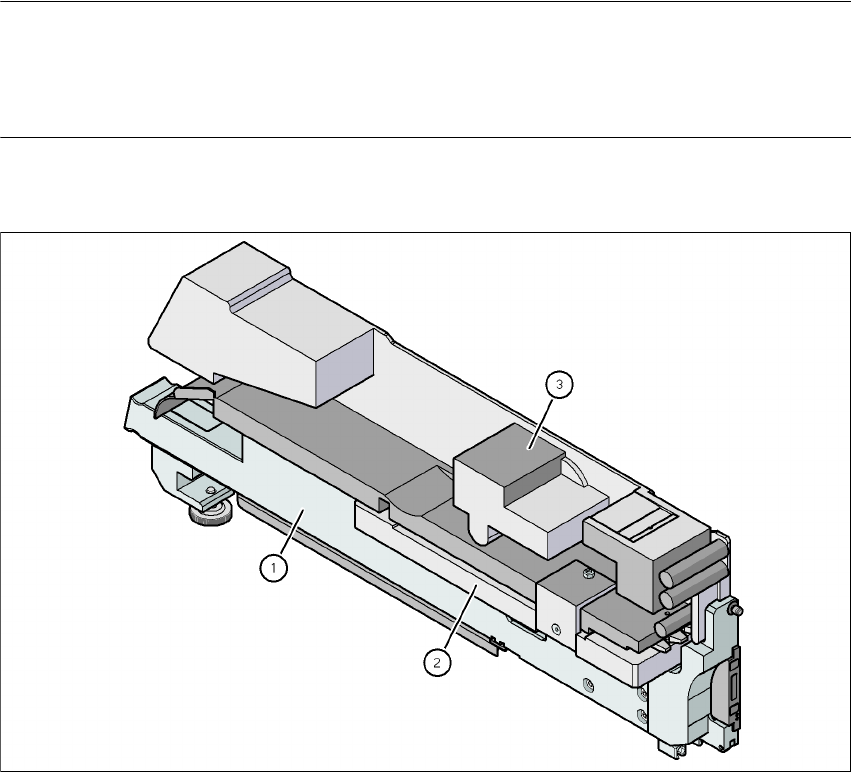

Fig. 3.9 - 14 Adaptador de alimentador para la serie-X con Label Presenter
(1) Adaptador para alimentadores de la serie-X (artículo N° 00141305-xx)
(2) Placa adaptadora para Label Presenter SIPLACE (artículo N° 00141310-xx)
(3) Label Presenter
