Datos técnicos de la máquina automática I nstrucciones de servicio SIPLACE Serie-X Cabezal de colocación A partir de la vers ión de softw are SR.70x.xx Edición 01/2011 138 T ipos de pipetas 20xx, 28xx 20xx 20xx, 28xx Pre…
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
137
3.5.2.9 Datos técnicos
3

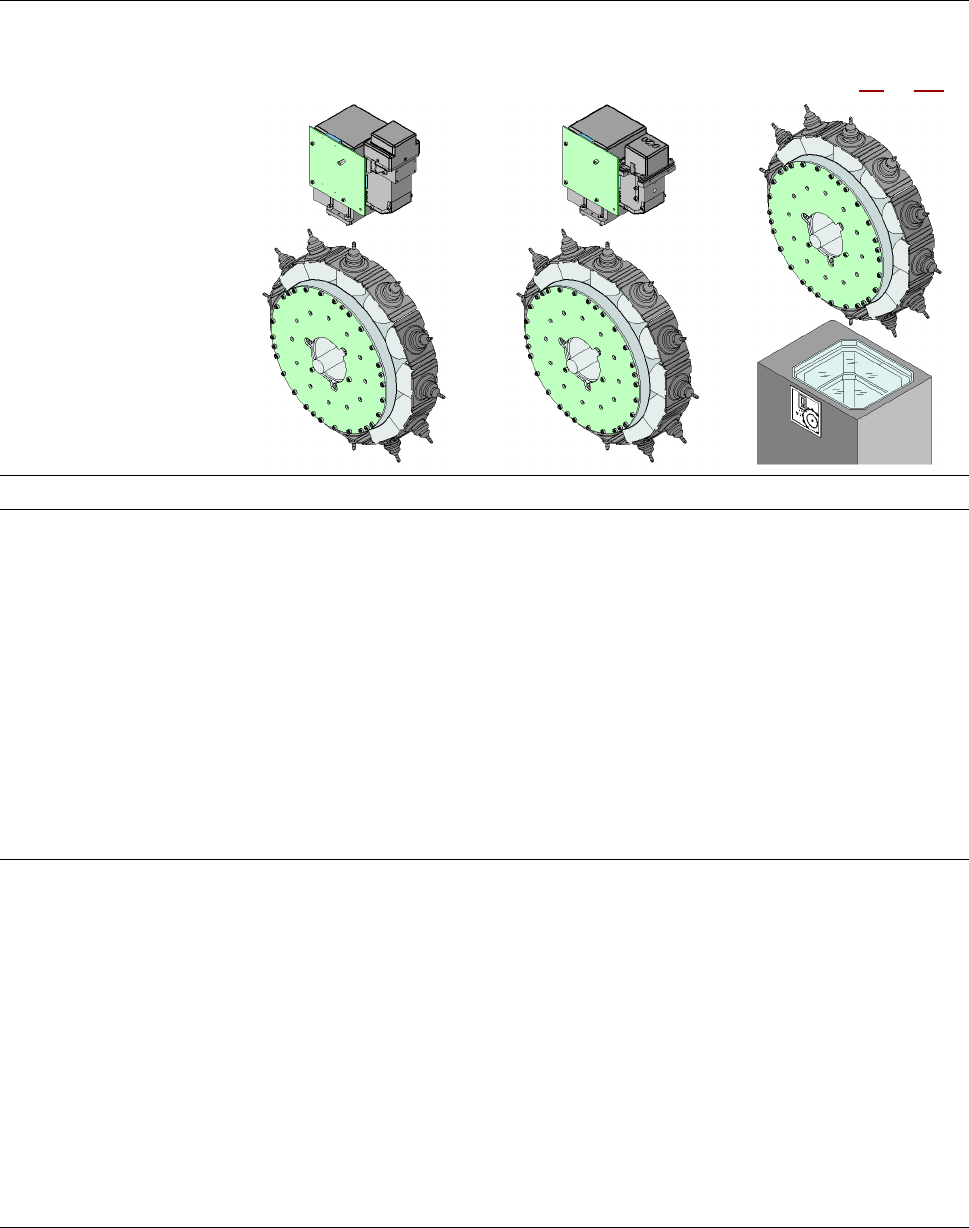

Cabezal CPP: centrado óptico
con la cámara - CO de alta reso-
lución, tipo 30,
27 x 27, digital
Cabezal CPP: centrado óp-
tico con la cámara - CO de
alta resolución, tipo 38,
16 x 16, digital
Cabezal CPP: centrado ópti-
co con cámara - CO estacio-
naria, tipo 33, 55 x 45, digital
(ver apartado 6.7
, p. 408)
Gama de componentes
a
01005
b
- 27 x 27 mm² 01005
b
- 16 x 16 mm² 0402 - 50 x 40 mm²
Especificación - CO
Altura máxima 8,5 mm / 6 mm
c
8,5 mm / 6 mm
c
11,5 mm
Trama de patillas mín. 0,3 mm 0,25 mm 0,3 mm
Ancho de patillas mín. 0,15 mm 0,1 mm 0,15 mm
Trama bolita mín. 0,25 mm para CO < 18 x 18 mm²
0,35 mm para CO ≥ 18 x 18 mm²
0,25 mm 0,35 mm
Diámetro bolita mín 0,14 mm para CO < 18 x 18 mm²
0,2 mm para CO ≥ 18 x 18 mm²
0,14 mm 0,2 mm
Dimensiones mín. 0,4 x 0,2 mm² 0,4 x 0,2 mm² 1,0 x 0,5 mm²
Dimensiones máx. 27 x 27 mm² 16 x 16 mm² 50 x 40 mm²
Peso máx. 4 g 4 g 8 g
Fuerza de colocación
En modo sensor de
corriente
(rendimiento de colo-
cación reducido)
1 N ... 3,0 N ± 0,5 N
En modo - barrera de
luz
2,2 N + 1,2 N - 0,5 N
En modo - alta veloci-
dad con modo - sen-
sor de corriente
2,2 N ± 0,5 N
En modo sensor de
corriente
(rendimiento de colo-
cación reducido)
3,0 N ... 10,0 N ± 15%
Datos técnicos de la máquina automática Instrucciones de servicio SIPLACE Serie-X
Cabezal de colocación A partir de la versión de software SR.70x.xx Edición 01/2011
138
Tipos de pipetas 20xx, 28xx 20xx 20xx, 28xx
Precisión X/Y
d
± 41 μm/3σ
± 55 μm/4σ
± 41 µm/3σ
± 55 µm/4σ
± 34 μm/3σ
± 45 μm/4σ
Precisión angular ± 0,4°/3σ
e
± 0,5°/4σ
e
± 0,4°/3σ
f
± 0,5°/4σ
f
± 0,2°/3σ
± 0,3°/4σ
± 0,5°/3σ
g
± 0,7°/4σ
g
± 0,5°/4σ
g
± 0,7°/4σ
g
Planos de iluminación 5 5 6
Posibilidades de ajuste de
los planos de iluminación
256
5
256
5
256
6
a) Por favor, observe que la gama de componentes a colocar depende también de la geometría de almohadilla, los estándar
específicos del cliente y las tolerancias de embalaje de los componentes.
b) CO 01005: tipo de cámara 30; tipo de cámara 38 recomendada para elevadas exigencias de calidad
c) Cabezal CPP en posición de montaje más baja: no es posible cámara - CO estacionaria.
d) Valor de precisión, medido conforme al estándar IPC independiente del fabricante.
e) Dimensiones de componentes entre 6 x 6 mm² y 27 x 27 mm².
f) Dimensiones de componentes entre 6 x 6 mm² y 16 x 16 mm².
g) Dimensiones de componentes inferiores a 6 x 6 mm².
Instrucciones de servicio SIPLACE Serie-X Datos técnicos de la máquina automática
A partir de la versión de software SR.70x.xx Edición 01/2011 Cabezal de colocación
139
3.5.3 SIPLACE TwinStar para colocación-IC de alta precisión
3
Fig. 3.5 - 9 SIPLACE TwinStar para colocación-IC de alta precisión
3
(1) Módulo Pick&Place 1 (P&P1) - del TwinStar consta de 2 módulos Pick&Place
(2) Modulo Pick&Place 2 (P&P2)
(3) Eje-DP
(4) Accionamiento del eje-Z
(5) Sistema incremental de medición de recorrido para el eje-Z
